RU
2.5 Подсоединение кабелей
ВНИМАНИЕ! Перед использованием оборудования всегда проверяйте исправность
силового кабеля, кабеля заземления, соединительного кабеля и шланга защитного газа.
Убедитесь в том, что разъемы правильно соединены. Ослабленные соединения могут
стать причиной ухудшения сварочных характеристик и повреждения разъемов.

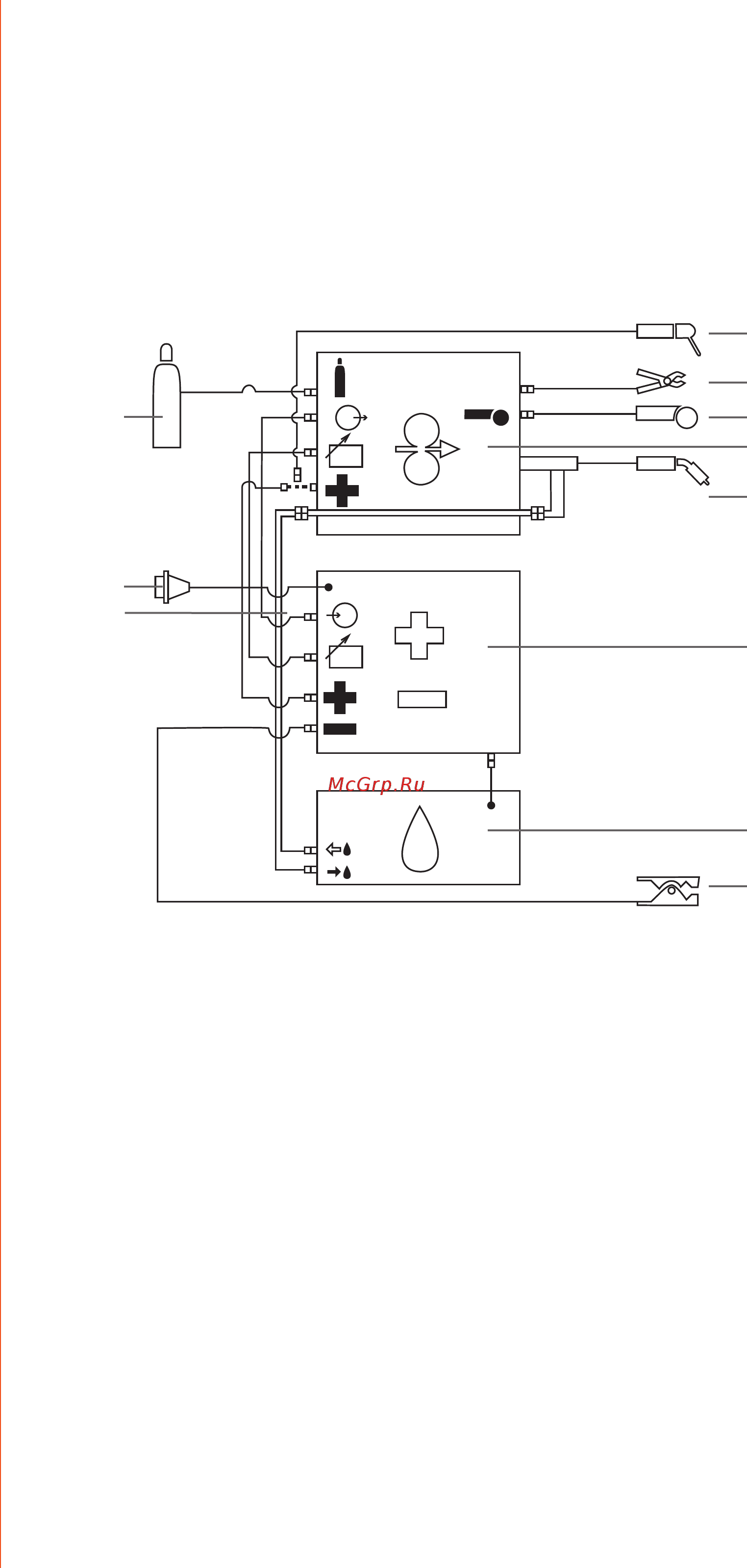

2.5.1 Система с водяным охлаждением: FastMig X 450 + MXP + FastCool 10
1.
4.
8.
10.
2.
3.
9.
5.
6.
11.
7.
V
V
1. Устройство подачи проволоки
2. Источник питания FastMig X 450
3. Блок водяного охлаждения FastCool и разъем кабеля питания
4. Шланг подачи газа
5. Держатель электродов MMA
6. Пульт дистанционного управления
7. Сварочная горелка с водяным охлаждением
Оборудование должно быть установлено на прочной горизонтальной сухой поверхности,
которая предотвращает попадание в оборудование пыли и других загрязнений через
охлаждающие воздушные потоки. Желательно разместить оборудование на соответствующей
тележке, чтобы оно находилось выше уровня пола.
Замечания по размещению оборудования
• Наклон основания не должен превышать 15 градусов.
• Обеспечьте свободную циркуляцию охлаждающего воздуха. Свободное пространство
вокруг передней и задней сторон оборудования должно быть не менее 20 см, что
необходимо для циркуляции охлаждающего воздуха.
• Оборудование должно быть защищено от сильного дождя и прямых солнечных лучей.
ВНИМАНИЕ! Не допускается эксплуатация оборудования под дождем, поскольку
класс защиты оборудования (IP23S) допускает только консервацию или хранение на
открытом воздухе.
ВНИМАНИЕ! Ни в коем случае не направляйте на оборудование искры от шлифовальной
машинки.
FastMig X 450
6
