Kemppi Fastmig X 450 [9/30] Система с воздушным охлаждением fastmig x 450 mxp
![Kemppi Fastmig X 450 [9/30] Система с воздушным охлаждением fastmig x 450 mxp](/views2/1238595/page9/bg9.png)
RU

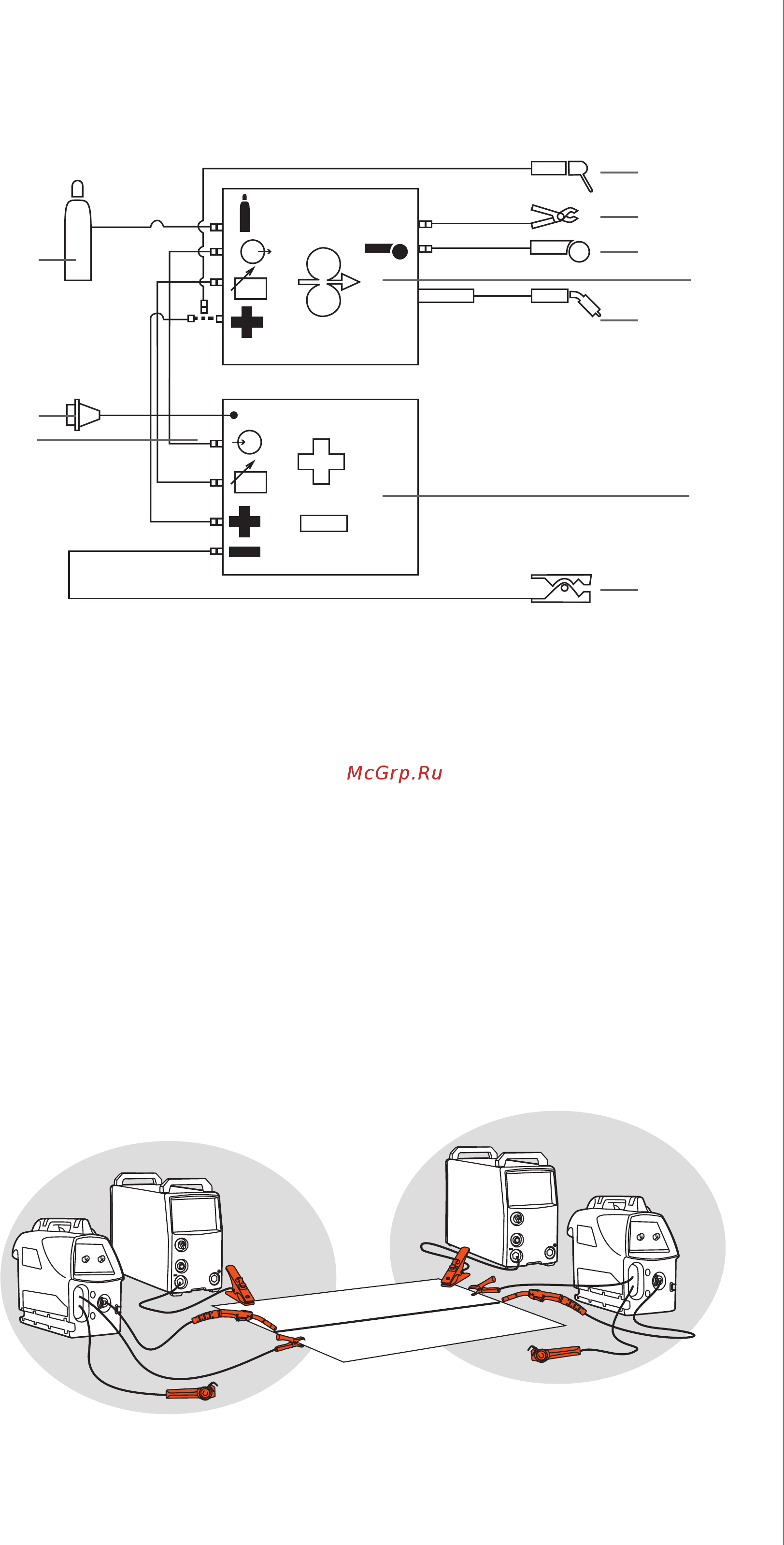

2.5.2 Система с воздушным охлаждением: FastMig X 450 + MXP
1.
4.
5.
10.
6.
8.
2.
3.
7.
9.
V
V
1. Устройство подачи проволоки
2. Источник питания FastMig X 450
3. Шланг подачи газа
4. Держатель электродов MMA
5. Пульт дистанционного управления
6. Сварочная горелка с воздушным охлаждением
7. Силовой кабель
8. Кабель заземления и зажим
9. Кабель управления (от источника питания к механизму подачи проволоки)
10. Кабель потенциального считывания (от механизма подачи проволоки к заготовке)
2.5.3 Расположение кабелей в зависимости от конфигурации
оборудования
При использовании двух и более аппаратов FastMig X 450 на одной заготовке важную роль
играет правильное расположение кабеля потенциального считывания и кабеля заземления.
Для правильной работы функции потенциального считывания точки подключения кабеля
заземления и кабеля потенциального считывания каждого аппарата FastMig X 450 должны
находиться на небольшом расстоянии друг от друга и вдали от точек подключения кабелей
других аппаратов (см. рисунок ниже).
7
© Kemppi Oy / 1312
