ALLIGATOR “BILARM” S-450/475/550/575 “Инструкция по установке” © Saturn Marketing Ltd.

Примечание: Обратите внимание на то, что при использовании такого варианта подсоединения пита-

ние на реле блокировки будет подаваться только в момент попытки завести двигатель, таким образом,

реле блокировки будет потреблять энергию аккумулятора только в момент попытки запуска двигателя.

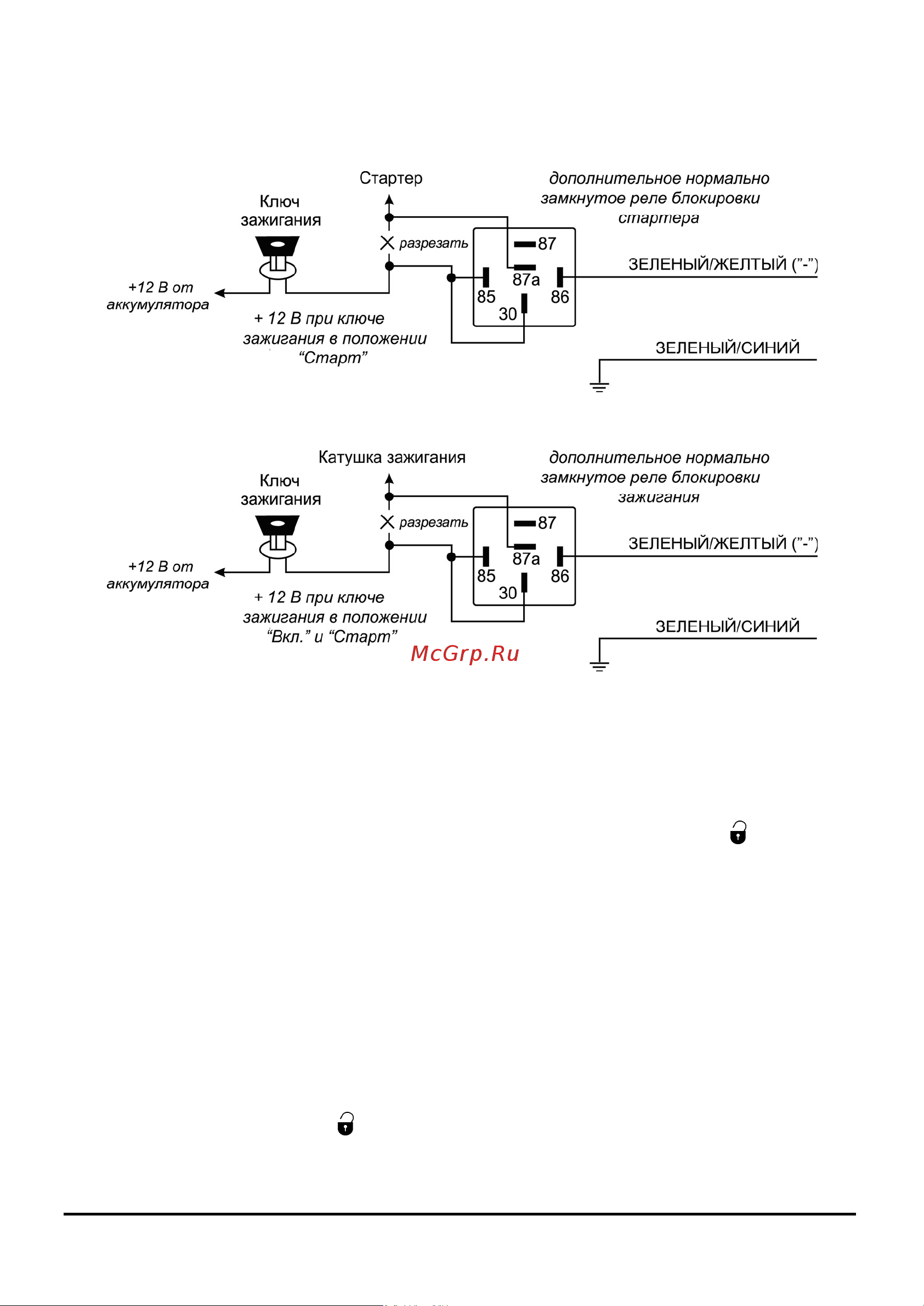

Схема подключения ЗЕЛЁНОГО/ЖЁЛТОГО провода для блокировки цепи стартера автомобиля

Схема подключения ЗЕЛЁНОГО/ЖЁЛТОГО провода для блокировки цепи зажигания автомобиля:

ВНИМАНИЕ: Если используется функция Anti-HiJack, мы не рекомендуем использовать ЗЕЛЁ-

НЫЙ/ЖЁЛТЫЙ провод для блокировки какой-либо иной цепи, кроме цепи стартера!

2) Если автомобиль оборудован электрическими стеклоподъемниками ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод может

быть запрограммирован как “выход для закрывания окон автомобиля при постановке системы

на охрану”.

В этом случае ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод будет замыкаться с ЗЕЛЁНЫМ/СИНИМ проводом на 30 се-

кунд после постановки системы на охрану с помощью передатчика. Нажатие кнопки

передатчика в

течение этих 30 секунд остановит работу данного выхода системы (система при этом останется в режи-

ме охраны).

Для того, чтобы работа электрических стеклоподъемников не вызвала срабатывания системы, система

автоматически отключит вход датчика удара и вход дополнительного датчика на все время, пока данный

выход активизирован + еще 3 секунды.

Подсоединение: Найдите провод

штатного модуля управления электрическими стеклоподъемниками

автомобиля, при замыкании которого на массу или на +12 В происходит закрывание окон. Подсоедините

ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод к данному проводу. Подсоедините ЗЕЛЁНЫЙ/СИНИЙ провод системы к

массе или к +12 В., в зависимости от полярности управляющего провода.

3) ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод может быть также запрограммирован как “выход

для отпирания всех две-

рей” для реализации функции отпирания дверей в 2 этапа при снятии системы с охраны.

В этом случае ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод будет замыкаться с ЗЕЛЁНЫМ/СИНИМ проводом на 1 секун-

ду при повторном нажатии кнопки

передатчика в течение 5 секунд после снятия системы с охраны.

Подсоединение: Для реализации данной функции необходимо будет подсоединить ЗЕЛЁНЫЙ/БЕЛЫЙ

провод 6-контактного разъёма управления замками только к электроприводу, установленному в двери

водителя. Подсоедините ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод к проводам отпирания всех остальных дверей.
