ALLIGATOR “BILARM” S-450/475/550/575 “Инструкция по установке” © Saturn Marketing Ltd.

ЗЕЛЁНЫЙ/СИНИЙ провод подсоедините к «массе» или к «+12В» в зависимости от схемы подключения

электроприводов.

4) ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод может быть также запрограммирован как “выход для управления внутри-

салонным освещением”. В этом случае ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод будет замыкаться с ЗЕЛЁ-

НЫМ/СИНИМ проводом на 30 секунд после снятия системы с охраны и

импульсно замыкаться при сра-

батывании системы, обеспечивая включения внутрисалонного освещения.

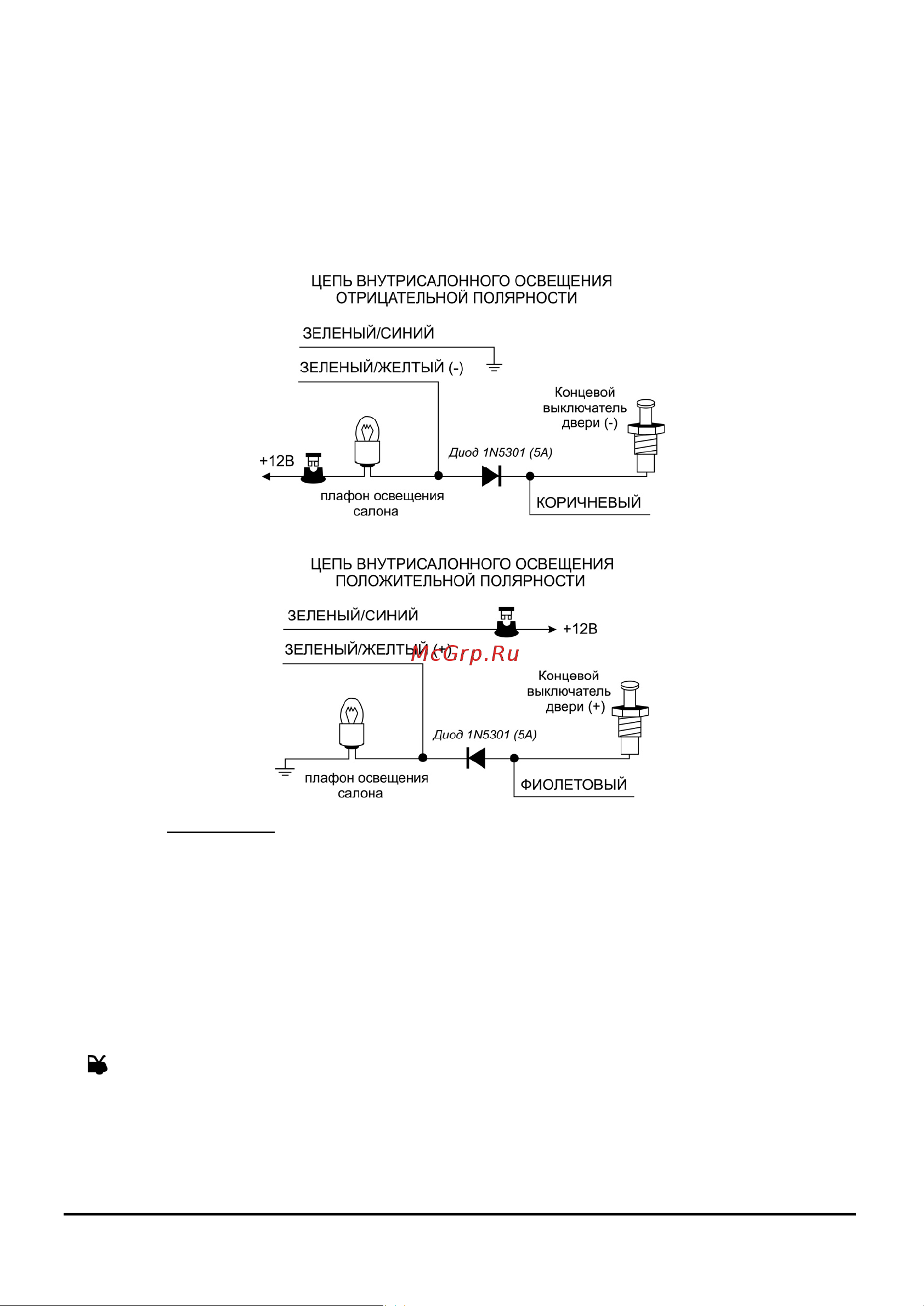

Подсоединение: Подсоедините ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод к проводу лампы внутрисалонного освеще-

ния. Подсоедините ЗЕЛЁНЫЙ/СИНИЙ провод к +12В или к "массе" в зависимости от полярности управ-

ляющего провода лампы внутрисалонного освещения.

ВНИМАНИЕ: Обязательно

используйте диод для изолирования цепи управления внутрисалонным осве-

щением от цепи триггера двери. В противном случае не сможет правильно работать функция пассивной

постановки на охрану и функция автоматической повторной постановки системы в режим охраны.

БЕЛЫЙ/ЧЁРНЫЙ: ПОЛОЖИТЕЛЬНЫЙ ВЫХОД ДЛЯ УПРАВЛЕНИЯ СИРЕНОЙ (1A)

Данный провод предназначен для управления сиреной системы. Проложите этот

провод через резиновую

втулку в теплоизоляционной перегородке к месту установки сирены.

Подсоединение: Подсоедините БЕЛЫЙ/ЧЁРНЫЙ провод к Красному проводу сирены. Подсоедините Чёр-

ный провод массы сирены к “массе”.

ТЁМНО-СИНИЙ ПРОВОД: СИЛОВОЙ ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА 2 (20А)

1) На ТЁМНО-СИНЕМ проводе появится сигнал определенной полярности на 1 секунду при нажатии кнопки

передатчика на 2 секунды при снятой охране и выключенном зажигании. Данный выход используется

в первую очередь для дистанционного открывания электрического замка крышки багажника (если авто-

мобиль им оборудован).

Примечание: Выход для отпирания крышки багажника будет также работать при включенном зажигании,

но только если в этот момент открыта одна из дверей автомобиля.

Это предотвратит случайное откры-

вание багажника при движении автомобиля.
