C-208G

ЭЛЛИПТИЧЕСКИЙ ТРЕНАЖЕР

Vento

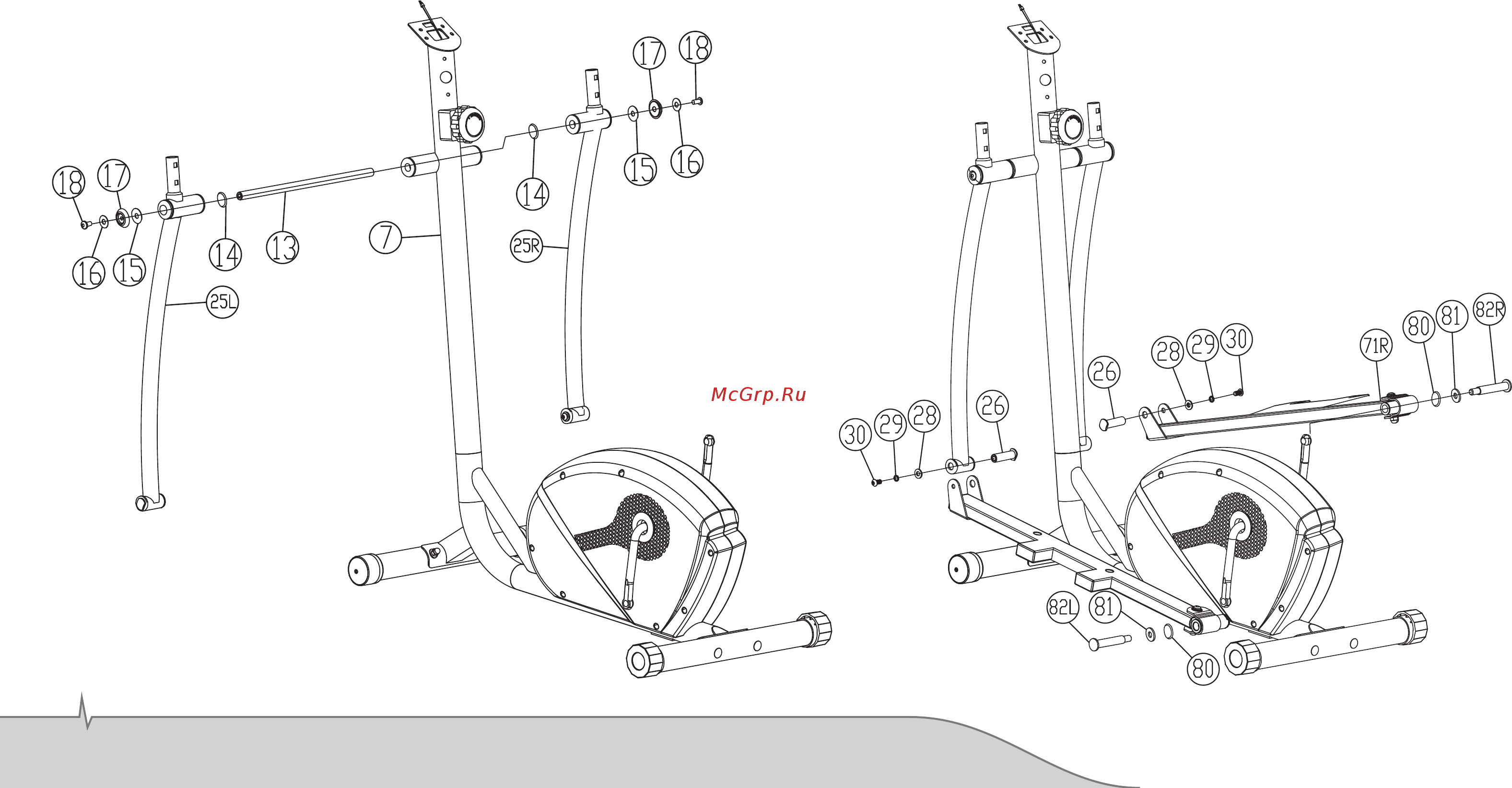

ШАГ 3

Установите ось (13) в крестовину на центральной стойке и наденьте

на неё с каждой стороны шайбу (14). Установите на ось левый (25L) и

правый (25R) маятники. Закрепите маятники на оси

с помощью шайб (15), втулок (17), шайб (16) и винтов (18),

как показано на рисунке.

ШАГ 4

Соедините передние концы основания педалей (71R, 71L)

с маятниками и закрепите соединение с помощью втулок

(26),

шайб (28, 29) и винтов (30).

Соедините задние концы основания педалей с шатунами и закрепите

соединение с помощью болтов (82), шайб (81) и (80) и гаек (45).

Обратите внимание, что для левого основания педали следует

использовать болт (82) и гайку (45) с левой резьбой.
