Champion C6500 [4/8] Пошаговые инструкции для установки угла заточки

www.championtool.ru

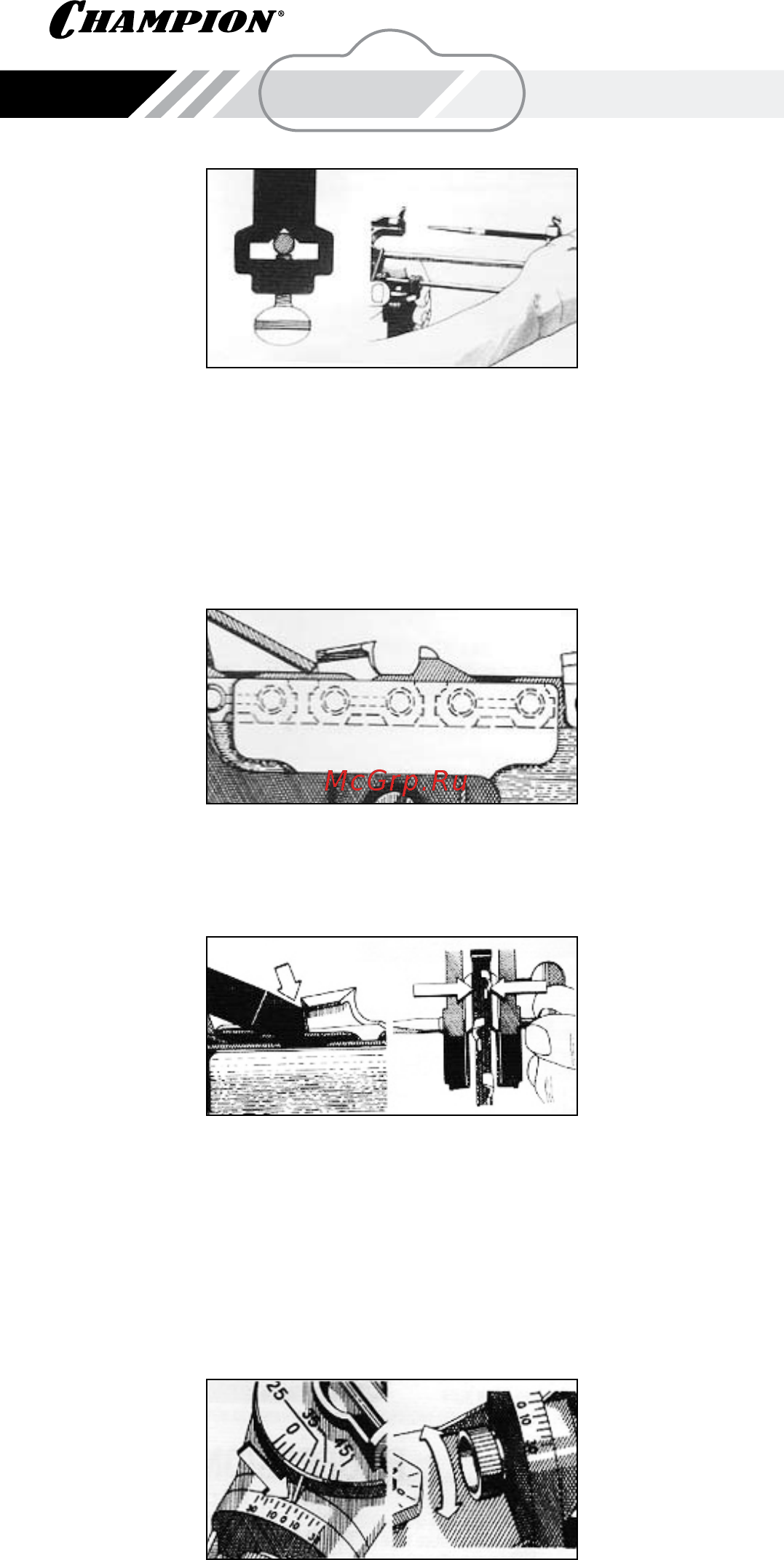

рис.а

Струбцину направляющего устройства надо прикре-

пить к шине таким образом, чтобы направить цепь в

тавровый профиль (5), который должен быть утоплен

заподлицо касательно верхнего уровня заклёпочного

соединения цепи. Затяните струбцину с блокировкой

при помощи завинчивания винтов с головкой (8). Смо-

три рис. B.

рис.В

На задней стороне струбцины заточного устройства на-

ходится плашка-ограничитель цепного механизма (7).

Смотри рис. C.

рис.С

ПоШаГоВыЕ ИнСтрукЦИИ

ДЛЯ уСтаноВкИ уГЛа заточкИ

Шаг 1. Установите измерительное устройство (наклон и

поворот станины устройства (14)) на один из двух углов

отметки: “0” или “10” градусов по вертикальной плоско-

сти измерительного устройства.

рис.D

Смотри таблицу заточки цепи напильником для соот-

ветствующей градусной установки углов. Смотри D.

Установите на нужную отметку, используя ручку (9) из-

мерительного устройства.

Шаг 2. Установите на нужную отметку вертлюг устрой-

ства по горизонтальной плоскости (2), используя ручку

(10). Смотри таблицу заточки цепи напильником для со-

ответствующей градусной установки углов. Смотри E.
