ИзМЕрЕнИЕ И СтачИВанИЕ

зуБа-оГранИчИтЕЛЯ

ПрИМЕчанИЕ: после каждых 2-3 заточек цепи необ-

ходимо замерить разницу в высоте режущего зуба и

зуба-ограничителя.

Шаг 8. Удалите круглый напильник и вставьте плоский

напильник. Смотри M.

Шаг 9. Установите оба угла на “0” градуса так, чтобы напиль-

ник был расположен под 90 градусов, параллельно верх-

ней горизонтальной плоскости пильной шины. Смотри N.

Шаг 10. Поворачивайте винт установки глубины (11) для

более низкого опускания напильника, пока он не коснет-

ся верхнего угла режущего зуба. Смотри O.

Шаг 11. Зуб цепи надо переместить так, чтобы напиль-

ник был непосредственно над зубом- ограничителем.

Смотри P.

Напильник должен находиться приблизительно на рас-

стоянии 1/16 (1,6 мм) от острого края режущего зуба так,

чтобы не повредить острый край режущего зуба при вы-

полнении этого шага.

Шаг 12. Зафиксируйте плашкой-ограничителем цепного

механизма (7) с обратной стороны режущий зуб цепи.

Смотри Q.

Шаг 13. Завинчивая винт установки глубины (11) против

часовой стрелки, установите расстояние до зуба огра-

ничителя. Смотри рекомендуемый размер до зуба огра-

ничителя цепи в третьей колонке таблицы. Смотри R.

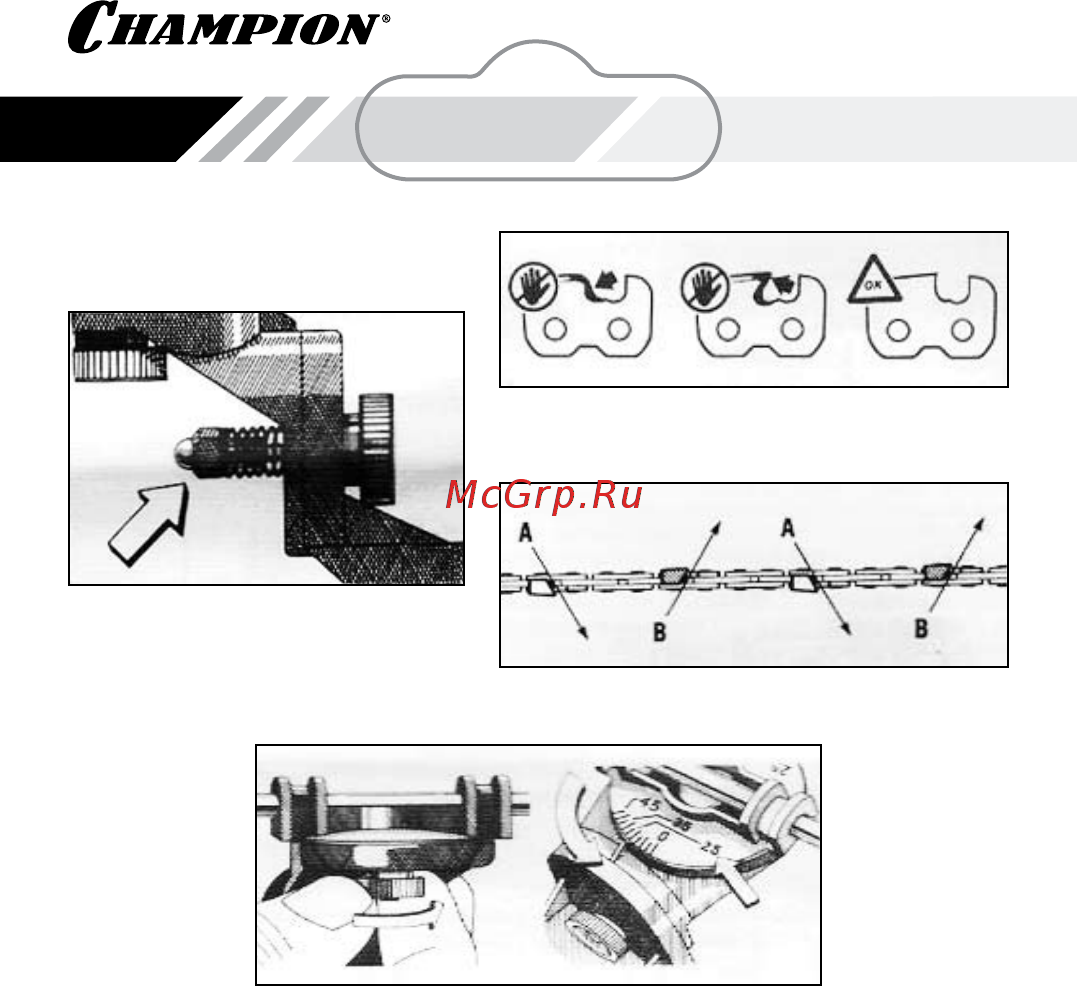

рис.H

рис.I

рис.K
