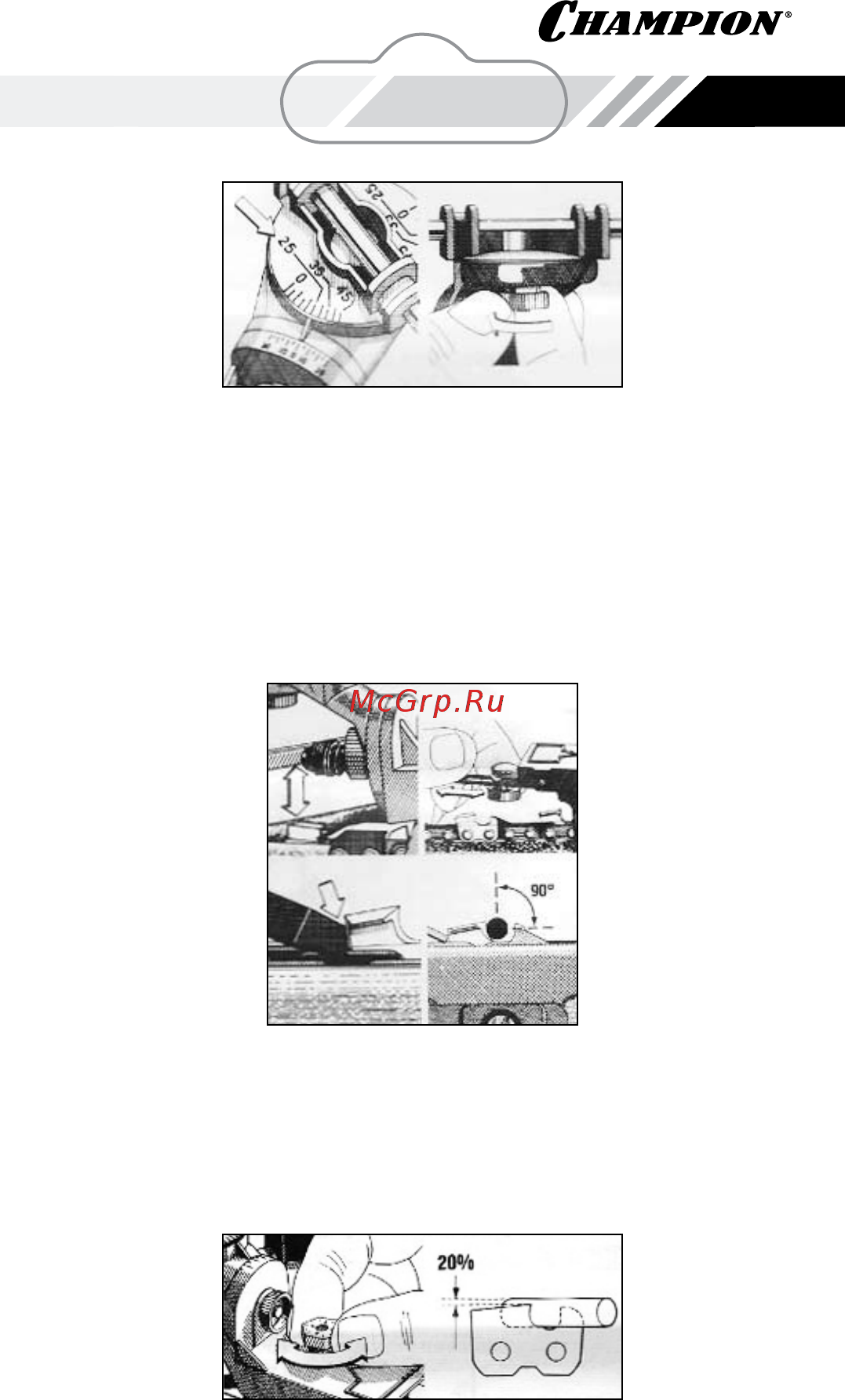

рис.E

Шаг 3. Установите напильник в углубление между зу-

бьями пилы, убедитесь, что в процессе работы на-

пильник обрабатывает поверхность режущего зуба

в плоскости 90 градусов относительно направляю-

щей таврового профиля (5). Зафиксируйте плашкой-

ограничителем цепного механизма (7) с обратной сто-

роны режущий зуб цепи. Смотри F.

рис.F

Шаг 4. Установите высоту обработки напильником за-

точки зуба регулировочным винтом (11) так, чтобы 1/5

(приблизительно 20%) диаметра напильника был выше

верхней границы режущей пластины зуба. Смотри G.

рис.G

Шаг 5. Зафиксируйте стоповым винтом (13) величину

заточки зуба напильником. Смотри H.

Смотри в иллюстрации I правильную форму зуба цепи.

заточка наПИЛЬнИкоМ

Шаг 6. Вы можете затачивать один зуб справа и один зуб

слева. Смотри J. Удобнее затачивать вначале с одной

стороны каждый второй зуб и затем каждый второй зуб

с другой стороны. Смотри K.

ПрИМЕчанИЕ: работа напильником может быть су-

щественно затруднена, если зубья цепи снаружи хро-

мированы.

Шаг 7. Для того, чтобы точить зубья на противополож-

ной стороне цепи, деблокируйте гайку (10) вертлюга и

поверните вертлюг (2) на 180 градусов, восстановив

углы, показанные в шагах 1-5 инструкции и повторите

процесс. Смотри L.
