Система сигнализации JA-63 „PROFI“ - 3 - MGK56601
Это изделие должно устанавливаться профессиональным персоналом. Производитель не несет ответственности за
повреждения, вызванные неправильной установкой или неправильной эксплуатацией.
1 Архитектура контрольной панели
Панель JA-63 "Profi" программируемая контрольная панель с блочной архитектурой. При помощи
программирования ее можно разделить на две независимых системы (с общей областью). Она имеет встроенный
блок питания и место для установки аккумулятора резервного питания (12В 1,3 А/ч или 2,6 А/ч).
Плата панели JA-63K имеет 4 проводных программируемых входа (НЗ, с оконечным резистором или
двойным
оконечным резистором).
Модель JA-63KR (оснащена “R” радио модулем ) имеет 16 беспроводных зон. Для каждой зоны могут быть
запрограммированы до двух извещателей JA-60 (всего до 32). Максимально 63KR может иметь 20 зон (4 проводных
и 16 беспроводных). Можно подключить до 8 беспроводных брелков или пультов, беспроводную сирену и
неограниченное количество модулей приемников серии UC. Если требуется большее количество зон, можно
подключить
другую контрольную панель JA-6x, как подсистему. Основная контрольная панель получает
информацию от подсистемы и позволяет ставить ее на охрану и снимать с охраны.
Телефонный модуль “X” может передавать информацию на станцию мониторинга, передавать два голосовых
сообщения, передавать 5 SMS сообщений через SMS сервер (или на пейджер), осуществлять связь с удаленным
ПК (через ПО ComLink SW и модем JA-60U).
Дозваниватель GSM JA-60GSM передает SMS, звонит на запрограммированные телефоны и воспроизводит
тревожный сигнал, осуществляет связь с двумя станциями мониторинга и позволяет получить доступ к панели с
помощью клавиатуры телефона.
Управление и программирование возможно с пульта JA-60E (или удаленно, через JA-60U). Контрольная
панель, имеющая радио модуль, (63KR, 63KRX) может управляться и программироваться с беспроводного пульта
JA-60F и может управляться
радиокнопками RC-11, RC-22 или беспроводным пультом JA-60D. Управление и
программирование возможно с ПК через ПО ComLink SW (локально или удаленно).

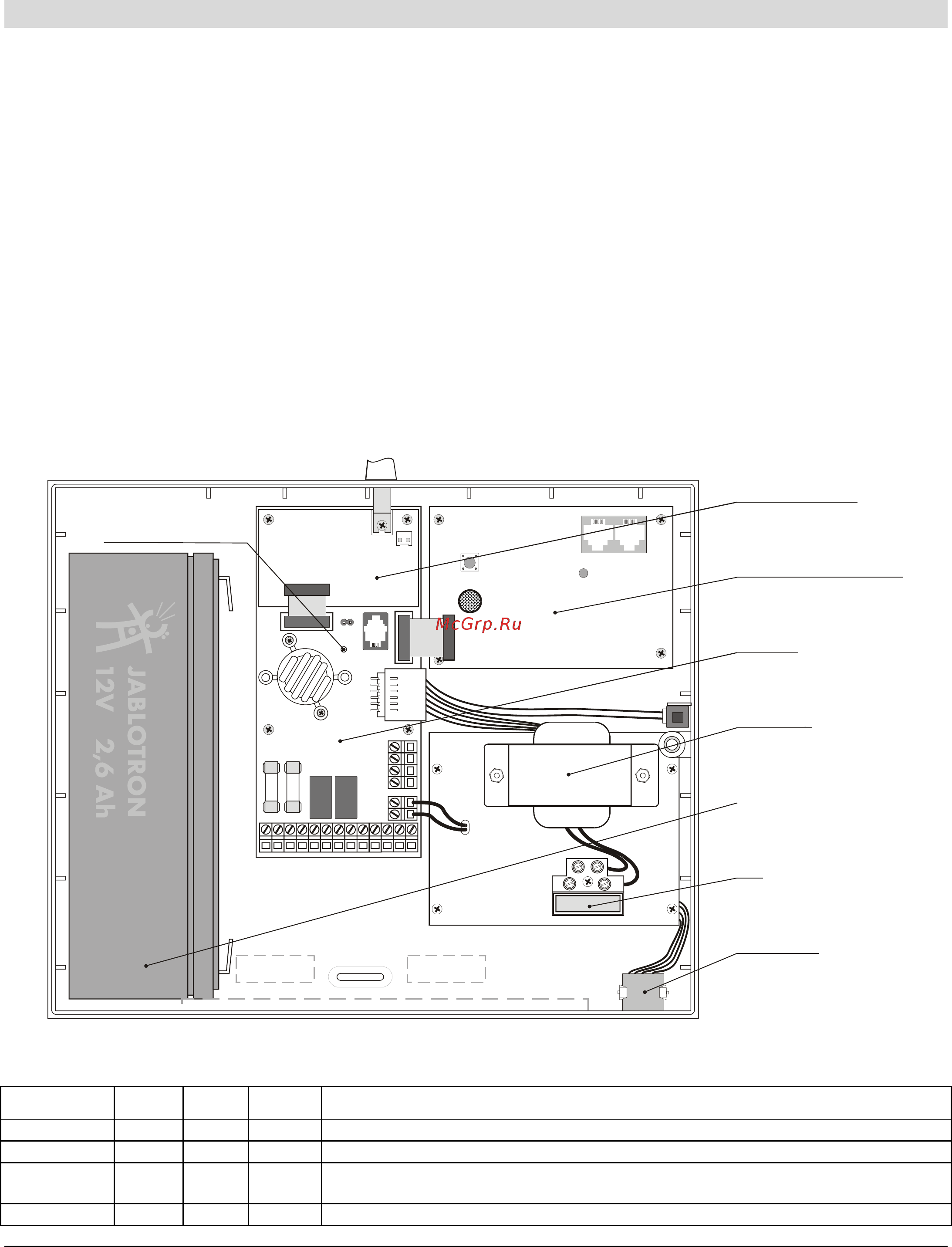

внутренние компоненты контрольной панели
Модели системы JA-63
Модель
панели
R
модуль
X
модуль
GSM
модуль
описание
JA-63K
нет нет нет 4 проводных зоны
JA-63KR
да нет нет 16 беспроводных зон (до 32 извещателей) и 4 проводных зоны
JA-63KRX
да да нет
16 беспроводных зон (до 32 извещателей), 4 проводных зоны и цифровой
телефонный коммуникатор.
JA-63KRG
да нет да 16 беспроводных зон (до 32 изв.), 4 проводных и GSM дозваниватель.
Индикатор авто теста
Плата конт
р
ольной панели
Модуль коммуникатора JA-63X
или
JA
-
6
0
GSM
)
Трансформатор
А
ккумулятор
Предохранитель
Разъем
ц
и
фр
овой шины
Радио модуль JA-63R
