Система сигнализации JA-63 „PROFI“ - 6 - MGK56601

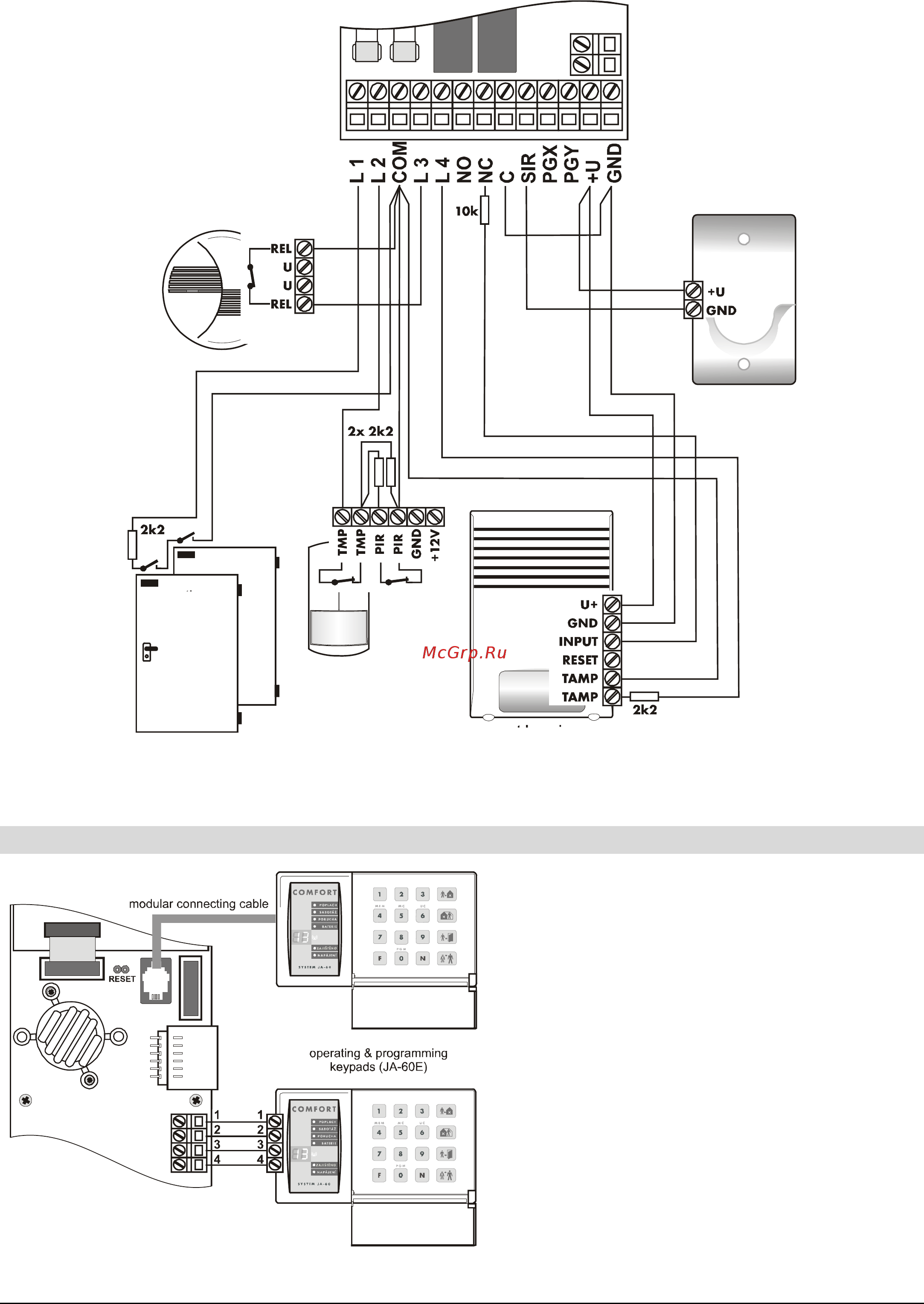

Рис. 1 – Примеры подключения
6 Пульты JA-60
Система может программироваться и управляться
с пультов JA-60E (не более 4-х). Пульты
подключаются или к разъему или к клеммам 1234.
Кабелем соединяются клеммы с одинаковым
номерами. Возможно использовать разъем и
клеммы для разных пультов (см. рис.). Кабель к
разъему не должен быть длиннее 10 м.
Пульт JA-60E может подключаться удаленно, через
модем JA-60U.
Если панель имеет радио модуль „R“, она может
управляться и программироваться с беспроводных
пультов JA-60F. Управлять системой можно с
беспроводных устройств RC-11, RC-22, RC-60, и
беспроводным пультом JA-60D. Можно использовать
до 8-ми беспроводных устройств управления.
Возможно программировать и управлять системой
JA-63 с ПК через ПО ComLink. ПК может быть
подключен локально или удаленно через модем JA-
60U modem (см. главы 17 и
Error! Reference source
not found.).
Дымовой
извещатель
(SD-112)
Нормально
замкнутый
шлейф
Шлейф с
резистором
Шлейф с
двумя
резисторами
Внутренняя
сирена
(SA-913)
Магнитный
контакт
(SA-200)
ИК извещатель
(JS-2X)
Внешняя сирена
(
OS
-
300)
