СПЕЦИФИКАЦИЯ
21
9
РАЗДЕЛ

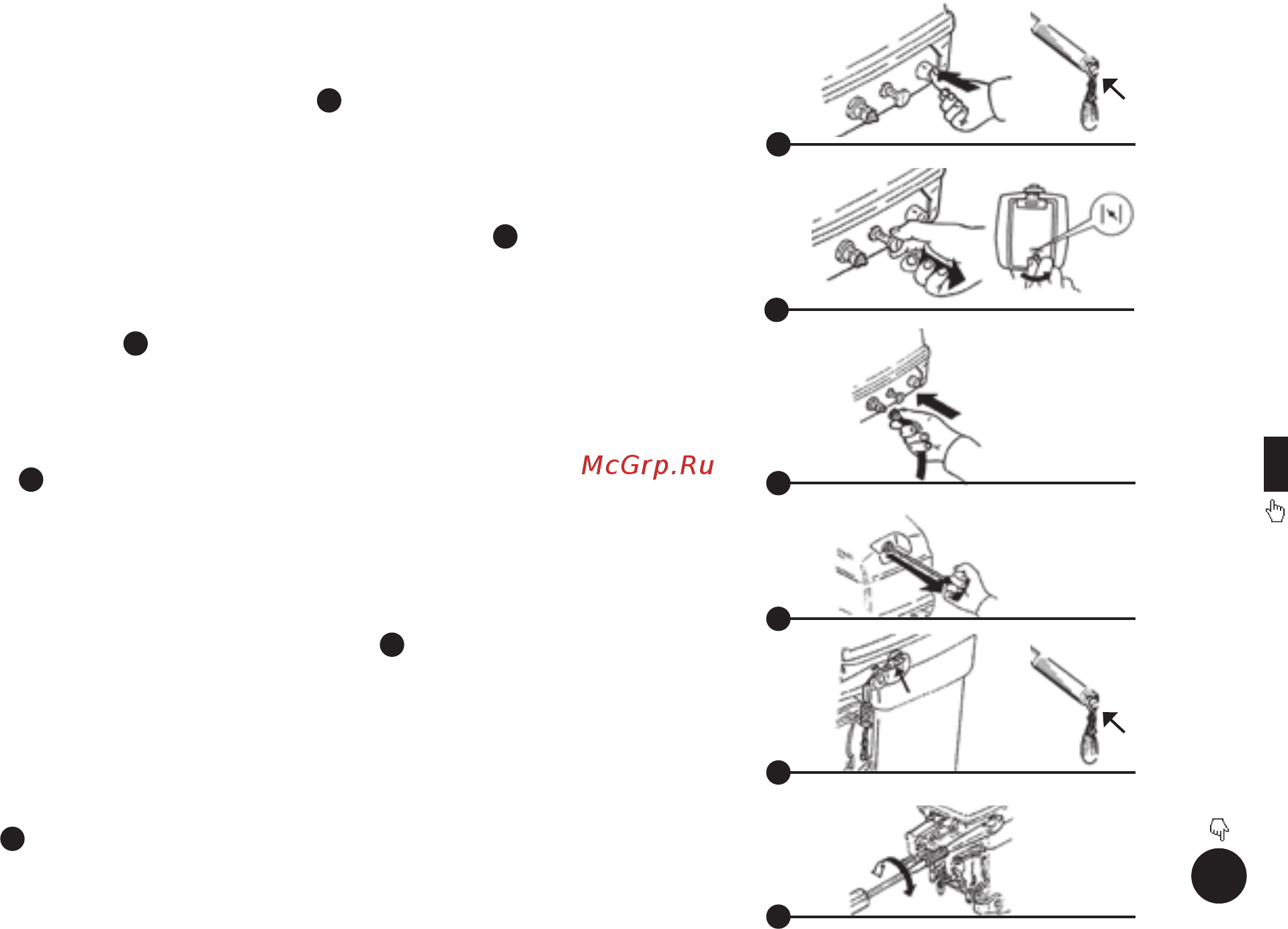

9.3.1 Кнопка для остановки двигателя
Для моделей с румпельным управлением.
Если нажать кнопку остановки двигателя, разомкнётся цепь системы
зажигания, и двигатель остановится
13
.
9.3.2 Ручка воздушной заслонки карбюратора
Если потянуть эту ручку на себя, таким образом переведя
её в положение ВКЛЮЧЕНО (ON), начнётся поступление обогащённой
рабочей смеси, необходимой для запуска двигателя
14
.
9.3.3 Соединитель топливного шланга
Этот штуцер предназначается для подсоединения и отсоединения
топливного шланга
15
. (кроме T2/T3)
9.3.4 Рукоятка запуска стартера
Слегка потяните за рукоятку, пока не почувствуете сопротивление.
Затем аккуратно резко потяните рукоятку на себя, чтобы запустить
двигатель
16
.
9.3.5 Аварийный выключатель зажигания с чекой
Чтобы двигатель работал, к выключателю для остановки двигателя
через чеку должна быть прицеплена блокирующая пластинка. Для
остановки двигателя нажмите кнопку аварийного выключателя, как
показано на рисунке, или выдерните чеку
17
.
9.3.6 Регулировочный винт дроссельного усилия
Фрикционный механизм внутри рукоятки румпеля обеспечивает
сопротивление ходу рукоятки управления дроссельной заслонкой.
Уровень сопротивления можно отрегулировать по желанию водителя.
Регулировочный винт дроссельного трения находится на рукоятке
румпеля
18
(кроме T2/T3).
13
14
15
16
17
18
