СПЕЦИФИКАЦИЯ
25
9
РАЗДЕЛ

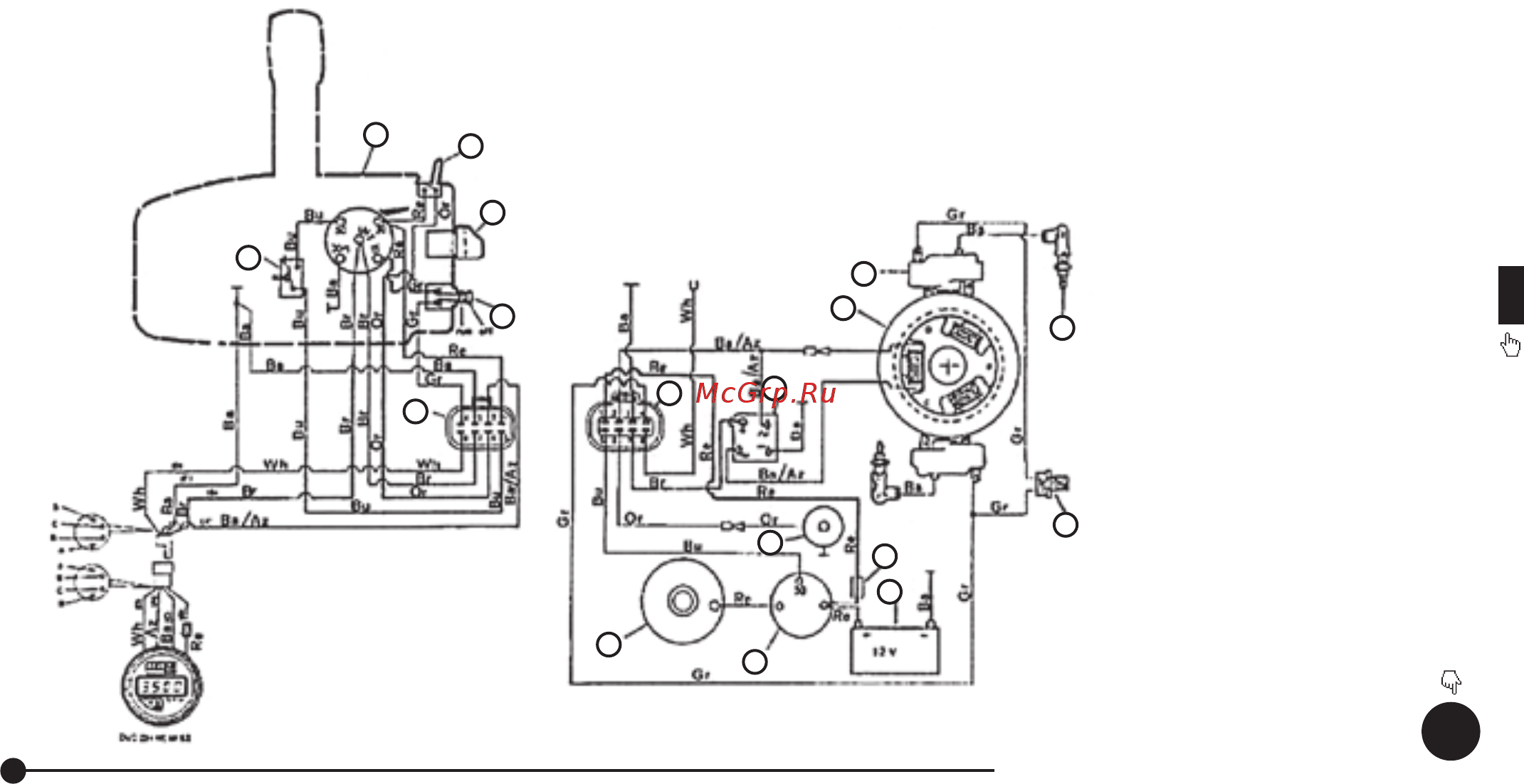

9.4 Электрическая схема двигателя
25
1
Маховик
2
Катушки зажигания
3
Свечи зажигания
4
Аварийный выключатель двигателя
5
Переключатель для остановки двигателя
6
Термодатчик
9.5 Электрическая схема дистанционного управления
Модель с электрическим стартером
26
.
1
Пульт дистанционного управления
2
Переключатель системы зажигания
3
Переключатель воздушной заслонки карбюратора
4
Аварийный выключатель
5
Выключатель двигателя
6
Внешний разъем
7
Внутренний разъем
8
Стартер
9
Выключатель
10
Батарея
11
Переключатель воздушной заслонки карбюратора
12
Выпрямитель
13
Магнето
14
Катушка зажигания
15
Свечи зажигания
16
Предохранитель
17
Термовыключатель
1
4
2
5
2
6
3
3
25
1
4
2
3
5
13
12
11
7
8
9
16
10
17
14
15
6
26
