Система сигнализации JA-65 „Maestro“ - 4 - MFM53500

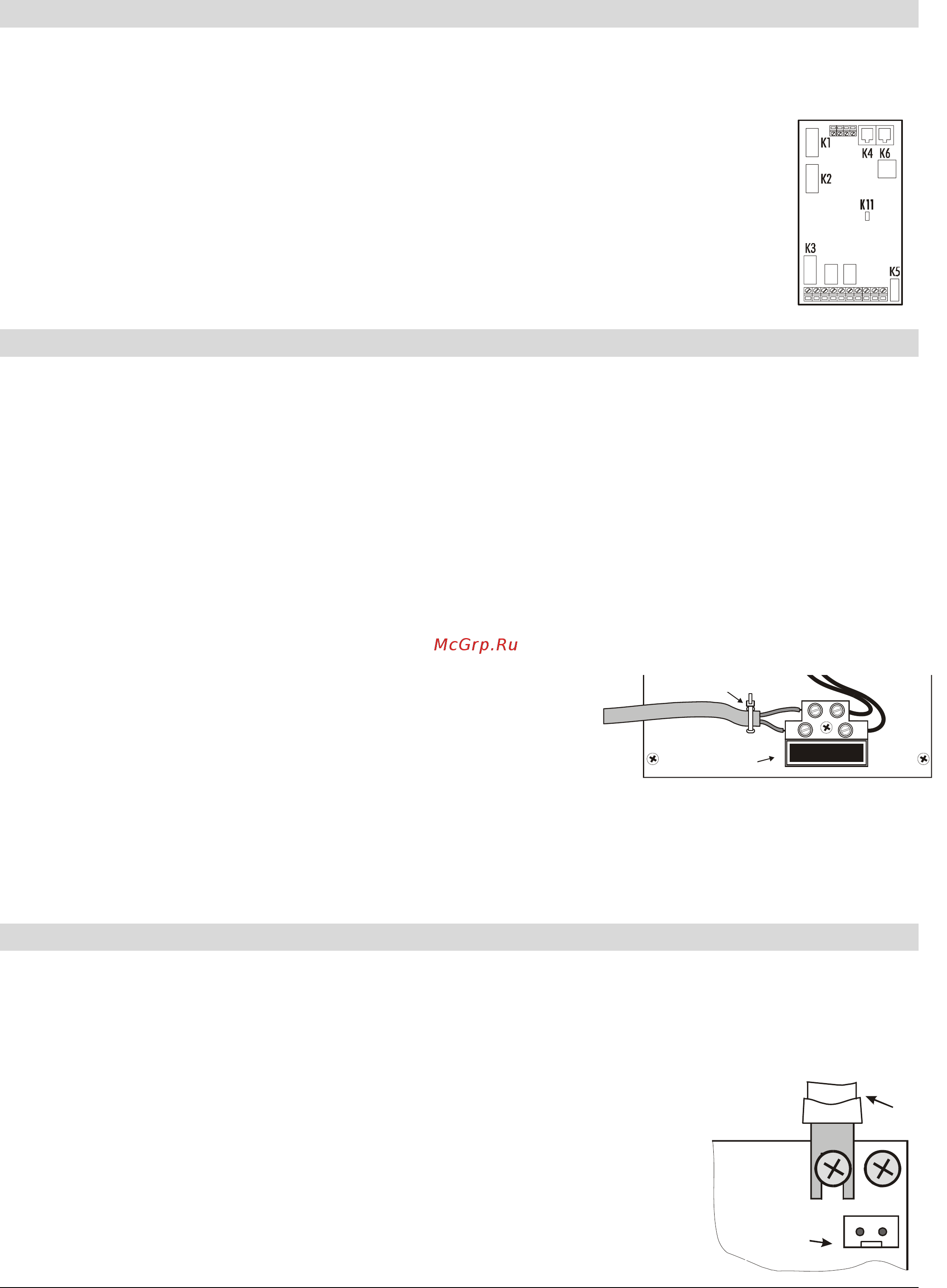

2 Конфигурирование контрольной панели
Заводской комплект поставки JA-65 «Maestro» содержит металлический корпус, встроенный источник питания и
основной модуль (главную плату). Для того, чтобы устройство могло работать как охранная система, оно должно
быть доукомплектовано модулями интерфейса (R, H, X/GSM/WEB) следующим образом:
откройте крышку корпуса панели
отключите разъем модуля питания К5 от основного модуля
отвинтите плату основного модуля (винты
с левой стороны) и выньте ее из корпуса
установите нужные модули интерфейса в соответствии с ранее приведенным рисунком
подключите разъемы модулей интерфейса к соответствующим разъемам на плате основ-
ного модуля:
o JA-60GSM, или JA-65X к разъему К1
o JA-65R к разъему К2
o JA-65H к разъему К3 (если используются 2 модуля JA-65H, присоедините кабель
левого модуля к разъему правого модуля, а кабель правого модуля к разъему К3 на
плате основного модуля)
3 Установка контрольной панели
Контрольная панель устанавливается в доступном, но скрытом месте. Необходимо наличие розетки пита-
ния и телефонной линии (если панель будет использоваться с телефонным коммуникатором).
При выборе места крепления панели, которая будет использоваться с радиомодулем, обеспечьте опти-
мальные условия его работы (отсутствие экранировки и помех). С радиомодулем допускается исполь-
зование внешней
антенны.
Перед закреплением корпуса панели на стене, снимите модуль источника питания (крепится 2-мя винтами)
Введите все кабели в корпус панели (питание, шлейфы, телефон и пр.) до закрепления корпуса.
Примечание: При установке панели на стену, обратите внимание на свободное перемещение открывающихся частей
корпуса в соответствующих петлях.
3.1 Подключение питания
Питание на контрольную панель должно подаваться по двухпроводному кабелю в двойной изоляции. Не
допускается подключение каких-либо силовых проводов к металлическому корпусу панели.
подвод питания должен осуществляться двухпроводным кабелем в
двойной изоляции с сечением жил 0.75 – 1.5 мм
2
. Питание должно
осуществляться непосредственно от независимого автомата, не бо-
лее 10А
проведите кабель питания через отверстие корпуса с пластиковой
втулкой и подключите провода к клеммам модуля источника питания
надежно закрепите кабель зажимом (сначала проверьте надежность
крепления проводов в клеммах колодки)
установите модуль источника питания обратно в корпус
панели, но не подавайте сетевого напряжения
установите монтажную платформу в корпус и присоедините выходной разъем модуля источника питания к
разъему К5 на плате основного модуля
Предупреждение: не открывайте крышку модуля источника питания при поданном сетевом напряжении!
4 Антенна радио модуля
Если используется радио модуль JA-65R, установите его антенну (прилагаемую или дополнительную AN-01).
Вблизи антенны не должно быть металлических предметов. Рабочий диапазон радиоустройств примерно 100
метров на открытом пространстве. Однако, строительные материалы могут препятствовать прохождению
радиосигнала, также, на дальность связи могут влиять помехи. Поэтому, при установке в помещениях, следует
ориентироваться на меньшую дальность радиосвязи.
4.1 Штатная антенна
В верхней части корпуса панели имеется отверстие для штатной антенны модуля
JA-65R (закрыто пластиковым колпачком). Установите радиомодуль на монтажной
платформе и подключите его антенну согласно рисунку. Антенна не должна
экранироваться металлическими объектами.
4.2 Внешняя антенна
На плате радиомодуля предусмотрен разъем для подключения внешней антенны AN-
01. При использовании внешней антенны,
не устанавливайте штатную антенну.
Антенна AN-01 имеет небольшое пластиковое кольцо на конце, чтобы она не прика-
Предохранитель
Зажим для
кабеля
Штатная
антенна
Разъем
внешней
антенны
