Система сигнализации JA-65 „Maestro“ - 6 - MFM53500

резистором (10кОм) или двойным оконечным резистором (2х10кОм). Для каждого из входов также может

программироваться тип зоны.

COM 4 общих провода для шлейфов проводных зон

GND общий провод, минус питания.

+U выход питания на внешние устройства (извещатели и пр.). Максимальная суммарная нагрузка 0,7А.

Дымовой

извещатель

(SD-112)

Основной модуль

Модуль JA-65H

Нормально

замкнутый

шлейф

Внутренняя

сирена

(SA-913)

ИК извещатель

(JS-2X)

Внешняя сирена

(OS-300/305)

Магнито-

контактный

извещатель

(SA-200)

Двойной

сбалансированный

шлейф

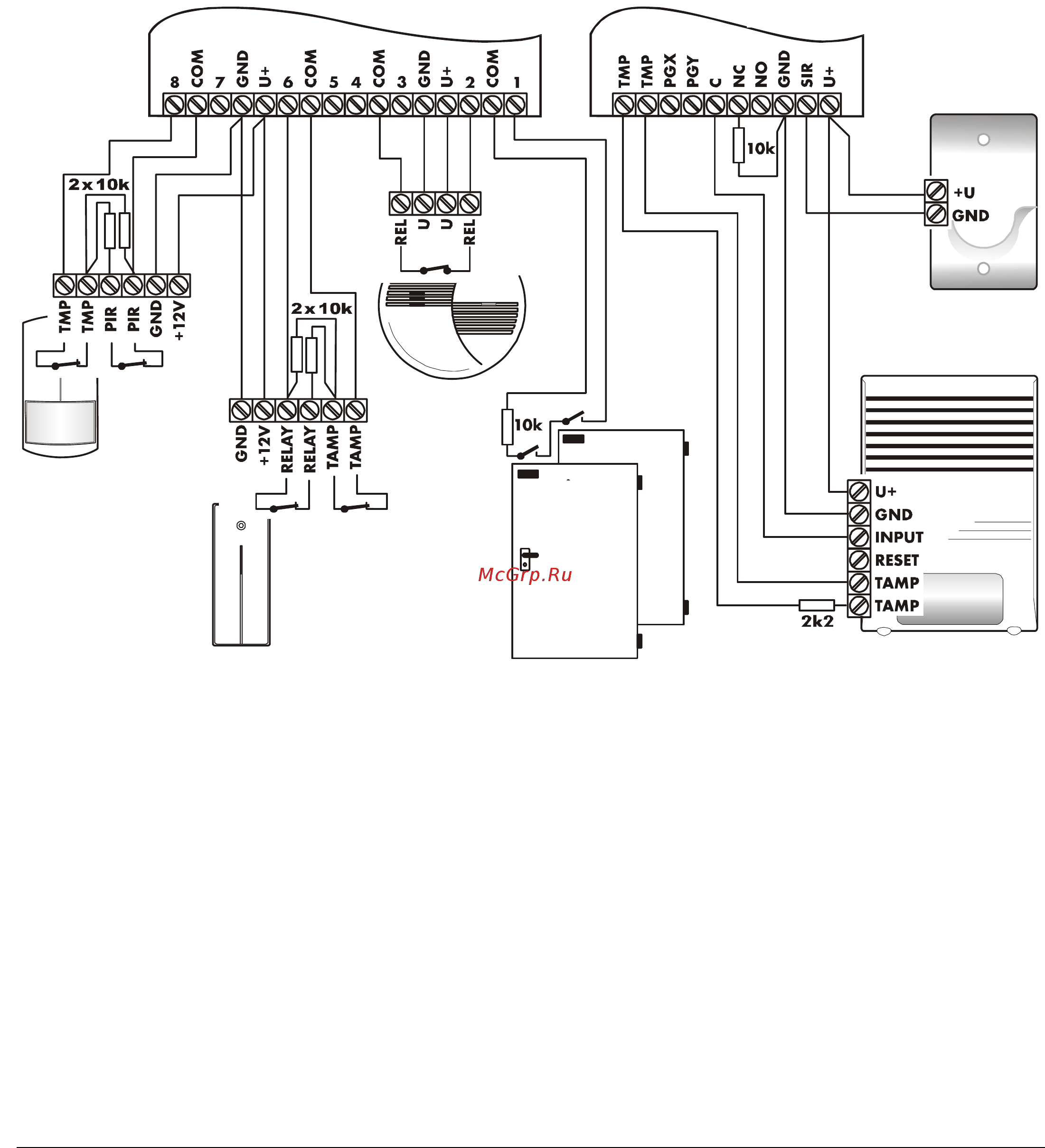

Примеры подключения проводных устройств к модулям JA-65H панели JA-65 «Maestro»

Сбалансиро-

ванный

шлейф

Двойной

сбалансирован-

ный шлейф

Извещатель

разбития стекла

(JBS-210)
