20
Зеленый
Зеленый
Красный
Красный
Красный
Красный
Синий
Синий
Синий
Желтый
Коричневый
Коричневый
Коричневый
Коричневый
Черный
Черный
Черный
Красный
Голубой
Розовый
Модель P

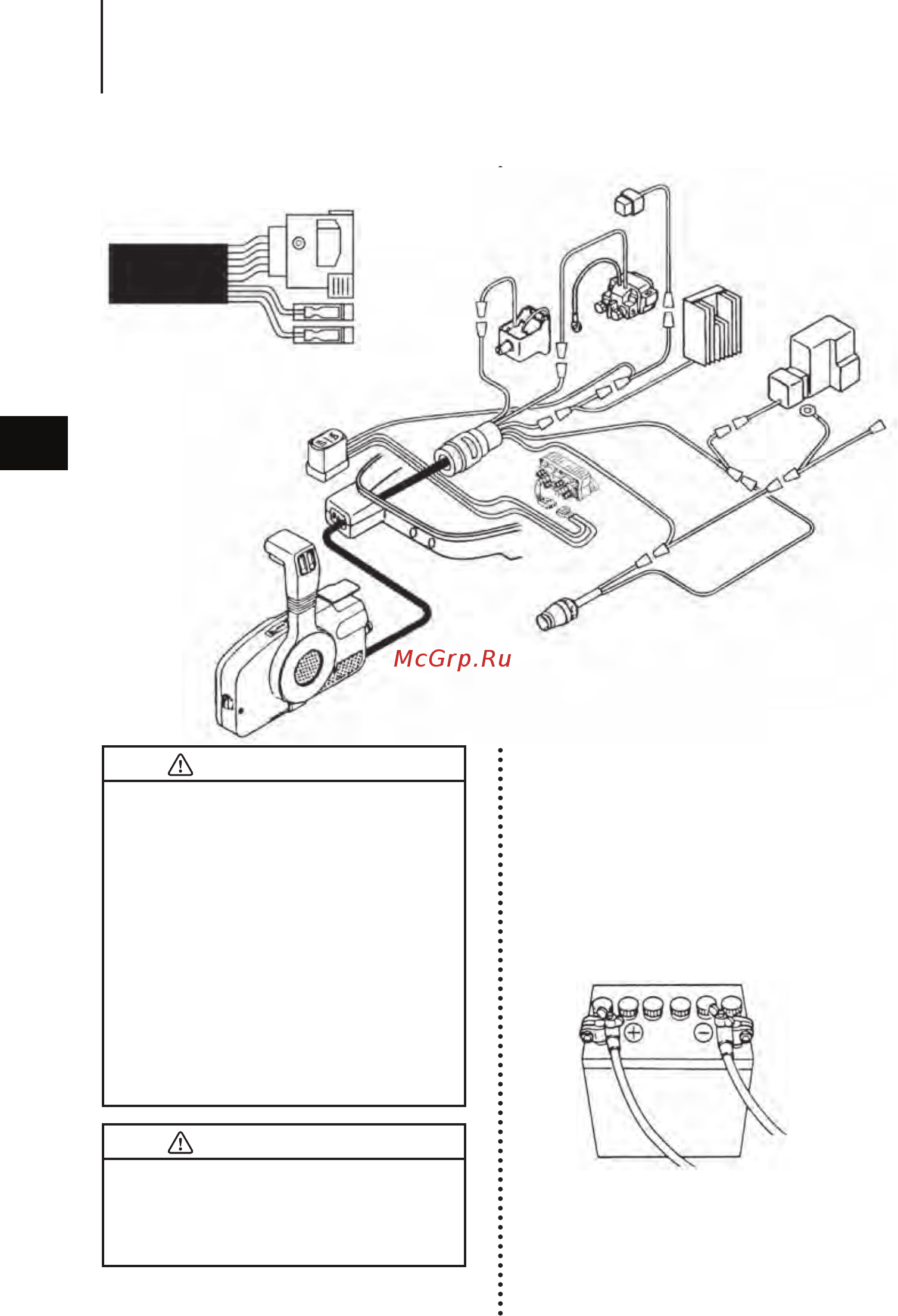

ОСТОРОЖНО
● Убедитесь, что провода аккумуляторной ба-
тареи не закусываются между подвесным мо-
тором и корпусом судна при поворотах и т. п.
● Если провода подсоединены неправиль-
но, электрический стартер может не функ-
ционировать.
● При подсоединении проводов соблюдайте
полярность. В противном случае система
заряда будет повреждена.
● Не отсоединяйте провода от акк
умулятор-
ной батареи при работе двигателя — это
может привести к повреждению электри-
ческих компонентов;
● Всегда используйте полностью заряжен-
ную аккумуляторную батарею.
ОСТОРОЖНО
Не используйте нерекомендованную акку-
муляторную батарею. Использование не-
рекомендованной батареи может привести
к снижению производительности и/или по-
вреждению электрооборудования.
② Подсоедините клемму положительного про-
вода к положительному выводу (+) аккуму-
ляторной батареи, а затем — отрицатель-
ный провод к отрицательному выводу (–).
При отсоединении аккумуляторной батареи
сначала всегда отсоединяйте провод от от-
рицательного (–) выв
ода аккумуляторной
батареи. После подсоединения провода
к положительному (+) выводу аккумулятор-
ной батареи, во избежание короткого замы-
кания надёжно установите на место защит-
ную крышку.
Провод красного
цвета
Провод черного
цвета
УСТАНОВКА
4
`12 Evinrude 10.indb 20`12 Evinrude 10.indb 20 03.06.2013 15:27:3603.06.2013 15:27:36
