30

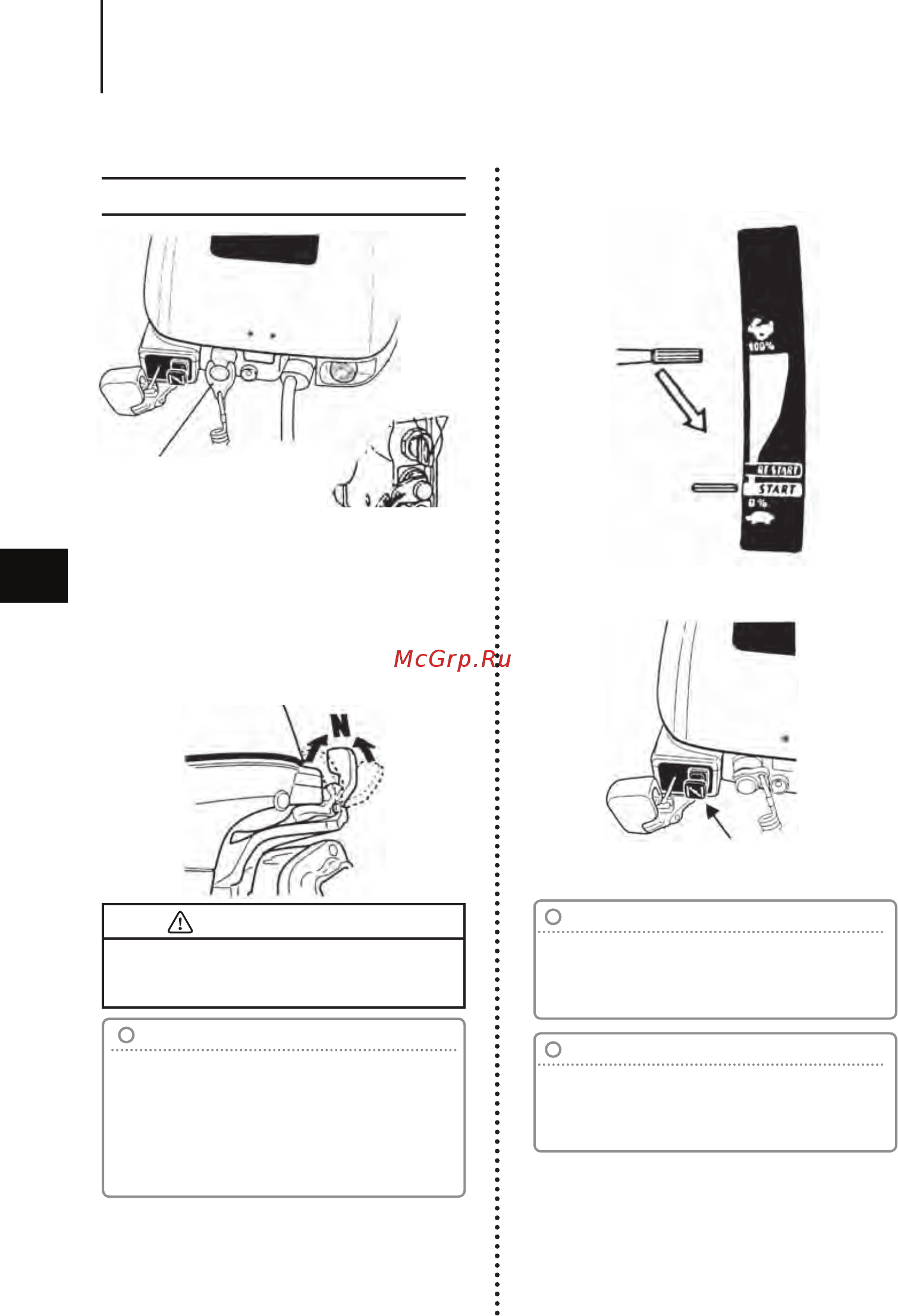

3. Запуск
Клипс шнура безопасности
Модели R, TE и TP
① Установите рукоятку переключения режи-
мов движения в нейтральное положение.
Убедитесь, что при запуске двигателя рукоятка
переключения режимов движения находится
в нейтральном положении.
Данная модель оборудована защитой, предот-
вращающей запуск двигателя на передаче.
ОСТОРОЖНО
Если двигатель запущен на передаче, пре-
кратите его эксплуатацию. Обратитесь к ав-
торизованному дилеру.
Примечание
Защита от запуска при включенной переда-
че обеспечивает возможность запуска дви-
гателя только в нейтрали. Запуск двигателя
на передаче приведет к немедленному на-
чалу движения судна, что, потенциально,
может привести к потере равновесия или
падению пассажира за борт.
② Поверните рукоятку дросселя в положение
«START».
③ Полностью вытяните рукоятку воздушной
заслонки.
Рукоятка воздушной заслонки
Примечание
Когда двигатель прогрет, необходимость ис-
пользования воздушной заслонки отсутствует.
Установите рукоятку дроссельной заслонки
в положение «RE-START».
Примечание
Если двигатель не запустился после
4–5 попыток, верните рукоятку воздушной
заслонки в исходное положение и повто-
рите запуск.
ЭКСПЛУАТАЦИЯ МОТОРА
6
`12 Evinrude 10.indb 30`12 Evinrude 10.indb 30 03.06.2013 15:27:3603.06.2013 15:27:36
