Dantex RK-18BHC3N/RK-18HC3NE-W [16/27] Подключение фреонопровода к наружному блоку

В данном разделе рассматриваются проводные пульты управления которые идут в стандарте и которые могут заказываться в качестве опции все пду являются общими для всех устройств 8

Дистанционное управление 8

Инструкция по использованию пульта дистанционного управления 8

Руководство по монтажу и эксплуатации 8

Инструкция по использованию ик пульта дистанционного управления 12

Ê ê предостережения 15

Выберите поверхность для установки оборудования которая может выдержать его вес не будет передавать и производить шум и вибрации при работе оборудования 2 по возможности защитите оборудование от дождя и прямых солнечных лучей 3 устанавливайте оборудование в хорошо вентилируемом месте 15

Выбор места установки 15

Кондиционеры канального типа 15

Минимальное пространство для сервисного обслуживания 15

Подготовка к установке 15

Размещение наружного блока в нише со свободным выходом воздушного потока вперед 15

Размещение наружного блока под козырьком размещение наружного блока с препятствием для выхода воздушного потока 15

Установка системы должна быть проведена специалистом неправильная уста новка системы может вызвать протечки воды угрозу поражения электрическим током или стать причиной возникновения пожара 15

Если в том месте где устанавливается наружный блок кондиционера бывает силь ный ветер например на морском побережье разместите блок вдоль стены или установите ограждение в противном случае вентилятор кондиционера не сможет нормально работать при сильном ветре 5 входящий и выходящий из кондиционера потоки воздуха не должны быть направ лены на животных и растения 6 шум и воздушный поток от наружного блока не должны мешать соседям владель ца кондиционера 7 максимальная длина трассы от внешнего блока до внутреннего не должна превы шать 20 м а перепад высот между ними не более 10 м 16

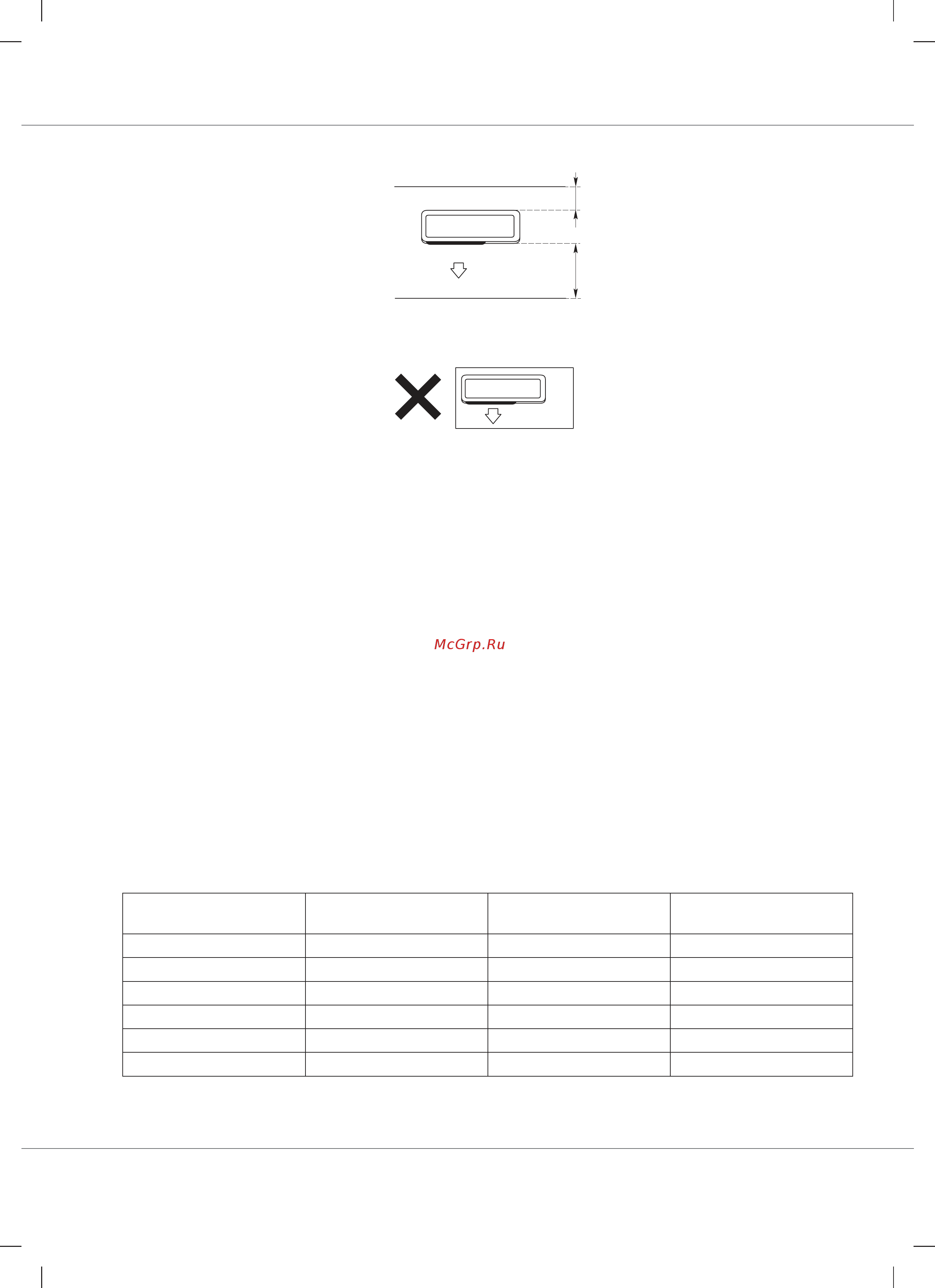

Запрещено монтировать наружный блок в месте с препятствиями со всех четырех сторон даже если сверху открытое пространство 16

Используйте дюбели для надежного крепления монтажных кронштейнов на стене учтите что центр тяжести наружного блока смещен относительно центра блока закрепите наружный блок болтами с гайками 8 или 10 блок должен быть надежно закреплен на прочной стене и расположен строго горизонтально 16

Подключение фреонопровода к наружному блоку 16

Руководство по монтажу и эксплуатации 16

Спецификация трубопроводов 16

Установка наружного блока 16

Внешний источник питания кондиционера должен иметь кабель заземления соеди нённый с заземлением внутреннего и наружного блока монтаж электропроводки должен осуществляться персоналом имеющим необходи мую квалификацию в соответствии с электрическими коммутационными схемами 17

Закрутите накидную гайку а затем затяните ее двумя гаечными ключами 17

Кондиционеры канального типа 17

Развальцовка 1 тщательно удалите все заусенцы со среза тру бы во время удаления заусенцев держите тру бу срезом вниз чтобы стружки и пыль не попа ли внутрь неё 2 отсоедините накидные гайки прикрепленные к внутреннему и наружному блокам кондиционе ра затем установите их на трубки с которых уже удалены заусенцы после развальцовки труб установить гайки уже нельзя 3 развальцуйте трубу с помощью вальцовок 2 подсоединение труб к блоку 1 установите развальцованные трубы соосно со штуцером 17

Спецификация кабелей электропитания и устройств защиты 17

Электрические соединения 17

Rk 18bhc3n rk 18hc3ne w rk 24bhc3n rk 24hc3ne w 18

Rk 36bhc3n rk 36hc3ne w rk 48bhc3n rk 48hc3ne w rk 60bhc3n rk 60hc3ne w 18

В электропроводке должен быть предусмотрен автоматический выключатель разъ единитель обеспечивающий физическое разъединение контактов всех активных проводников в соответствии с требованиями к монтажу электроустановок силовая и сигнальная проводка должны быть проложены таким образом чтобы пре дотвратить их воздействие друг на друга и их контакт с соединительной трубой или корпусом запорного вентиля 18

Подключите кабель питания и межблочный кабель согласно ниже приведенным схе мам 18

Руководство по монтажу и эксплуатации 18

Подготовка к монтажу 19

Установка внутреннего блока 19

Установка воздуховодов 20

Ê внимание 21

Вакуумирование 21

Пуско наладочные работы 22

Пустая страница 23

Данные по энергоэффективности 24

Информация о классе энергетической эффективности оборудования представлена на этикетке товара 24

Пустая страница 24

Данные по энергоэффективности 25

Информация о классе энергетической эффективности оборудования представлена на этикетке товара 25

Пустая страница 25

Данные по энергоэффективности 26

Информация о классе энергетической эффективности оборудования представлена на этикетке товара 26

Пустая страница 26

Пустая страница 27
