19
Кондиционеры канального типа
Основные элементы подключения воздуховодов
Все элементы, кроме самого кондиционера, приобретаются отдельно и подключаются
на месте монтажа.
1. Место соединения кондиционера с воздуховодом должно быть удобным для даль-
нейшего технического обслуживания и осмотра в процессе эксплуатации.
2. Для подключения воздуховодов используйте гибкое соединение из негорючего ма-
териала.
ВАКУУМИРОВАНИЕ
1. Проверьте надежность и правильность соединений фреонопровода.
2. Снимите крышку заправочного (сервисного) порта 3-ходового клапана
3. Подключите вакуумный насос.
4. Откройте клапан низкого давления манометрического коллектора.
5. Вакуумируйте систему не менее 30 минут. Если манометр показывает давление
(–1 кг/см
2
) и ниже, то закройте клапан низкого давления манометрического коллек-
тора, выключите насос. Подождите 5 минут.
6. Если давление не поднимается, то откройте запорные вентили наружного блока.
7. После того как фреон заполнит трубопровод, и давление внутри системы подни-
мется, отключите вакуумный насос.
Ê ВНИМАНИЕ!
•
Перед началом тестирования все запорные вентили должны быть открыты. У каж-
дого кондиционера есть два запорных вентиля разного размера, расположенные на
боку наружного блока. Они работают как вентиль низкого давления (Lo) и вентиль
высокого давления (Hi).

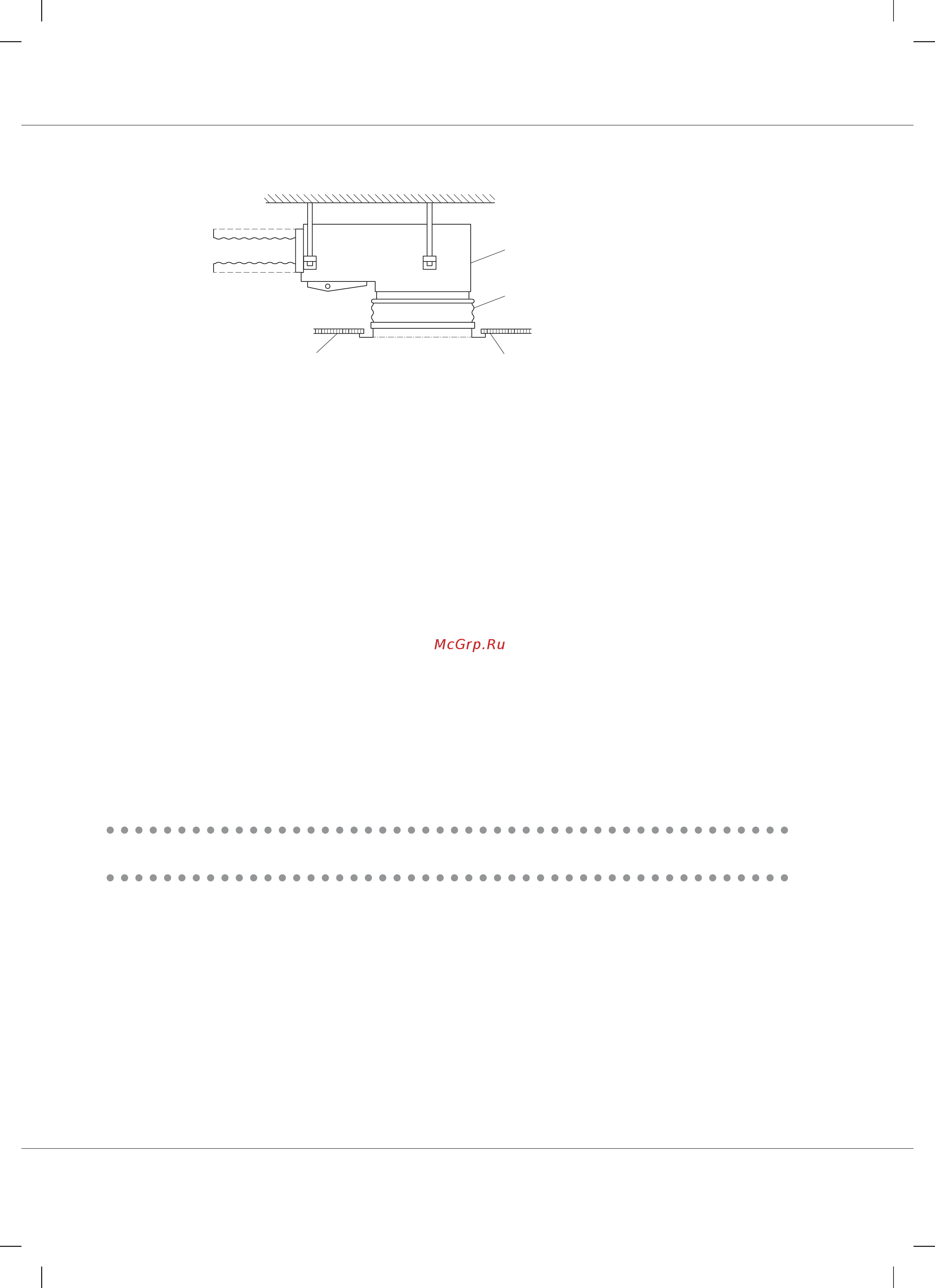

Наружная рама
Гибкий воздуховод
Внутренний блокВоздуховод
Потолок
