15
Кондиционеры канального типа

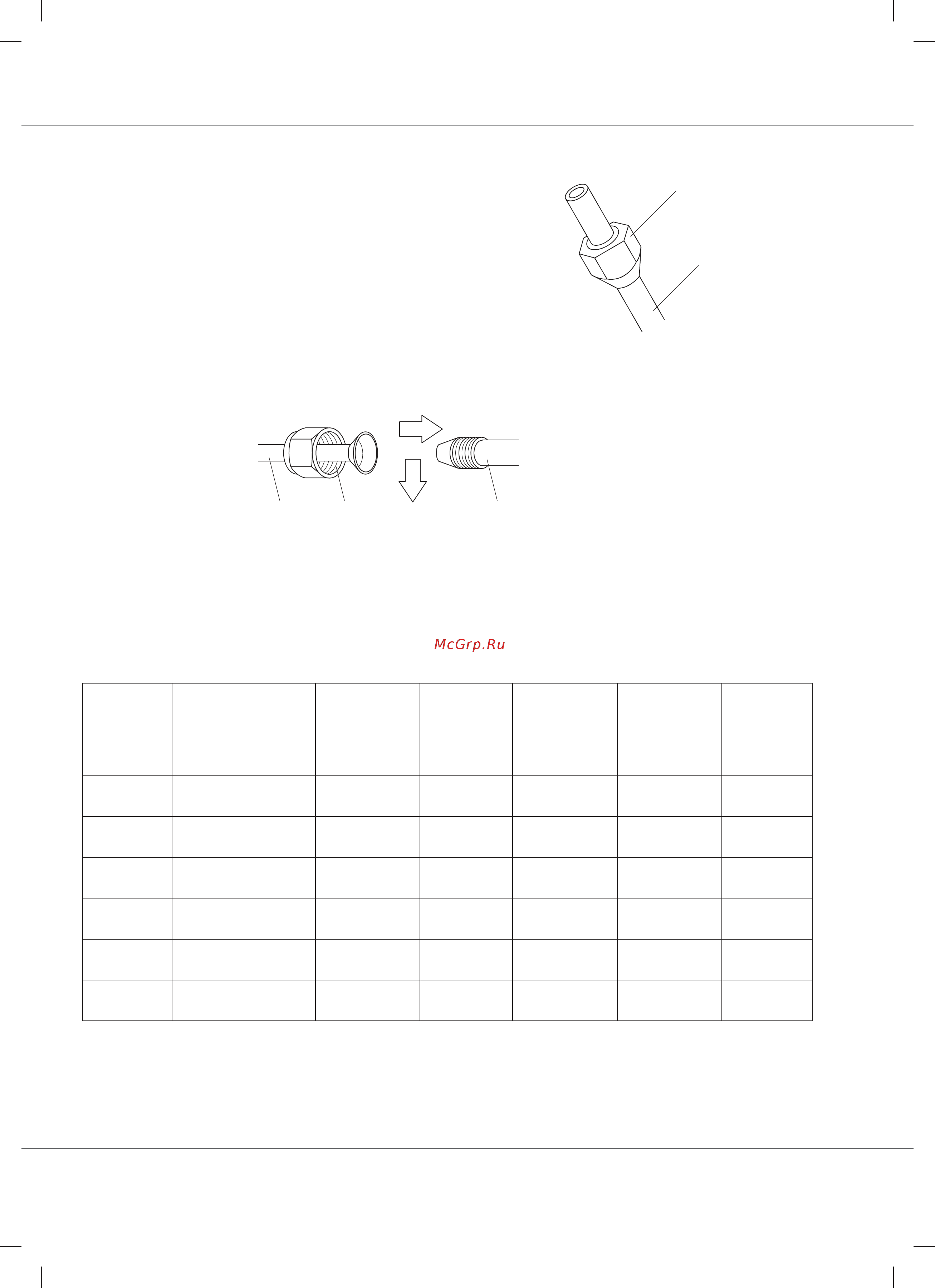

1. Развальцовка:
1) тщательно удалите все заусенцы со среза тру-
бы. Во время удаления заусенцев держите тру-
бу срезом вниз, чтобы стружки и пыль не попа-
ли внутрь неё;
2) отсоедините накидные гайки, прикрепленные к
внутреннему и наружному блокам кондиционе-
ра. Затем установите их на трубки, с которых
уже удалены заусенцы. После развальцовки
труб установить гайки уже нельзя!
3) развальцуйте трубу с помощью вальцовок.
2. Подсоединение труб к блоку:
1) установите развальцованные трубы соосно со штуцером;
2) закрутите накидную гайку, а затем затяните ее двумя гаечными ключами.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Спецификация кабелей электропитания и устройств защиты
Произво-
дитель-
ность
системы,
кБТЕ/ч
Электропитание
внутренний блок
/
наружный блок,
В/ф/Гц
Сечение
кабеля
питания
внутреннего
блока, мм
2
Сечение
кабеля
питания
наружного
блока, мм
2
Сечение
кабеля
межблочной
связи, мм
2
Автомат
защиты
внутреннего
блока, А
Автомат
защиты
наружного
блока, А
12 220~240/1/50
220~240/1/50
3×1,5 — 5×2,5 16 –
18 220~240/1/50
220~240/1/50
3×1,5 — 5×2,5 16 —
24 220~240/1/50
220~240/1/50
3×1,0 3×2,5 3×1,0 2 16
36 220~240/1/50
380~415/3/50
3×1,0 5×1,5 3×1,0 2 16
48 220~240/1/50
380~415/3/50
3×1,0 5×2,5 3×1,0 4 16
60 220~240/1/50
380~415/3/50
3×1,0 5×2,5 3×1,0 4 16
Внешний источник питания кондиционера должен иметь кабель заземления, соеди-
нённый с заземлением внутреннего и наружного блока.
Монтаж электропроводки должен осуществляться персоналом, имеющим необходи-
мую квалификацию, в соответствии с электрическими коммутационными схемами.
Трубка
Накидная
гайка
Штуцер
наружного блока
Накидная гайка
Медная трубка
