Hidea 30 F [6/20] Топливный бак
![Hidea 30 F [6/20] Топливный бак](/views2/1239603/page6/bg6.png)
5

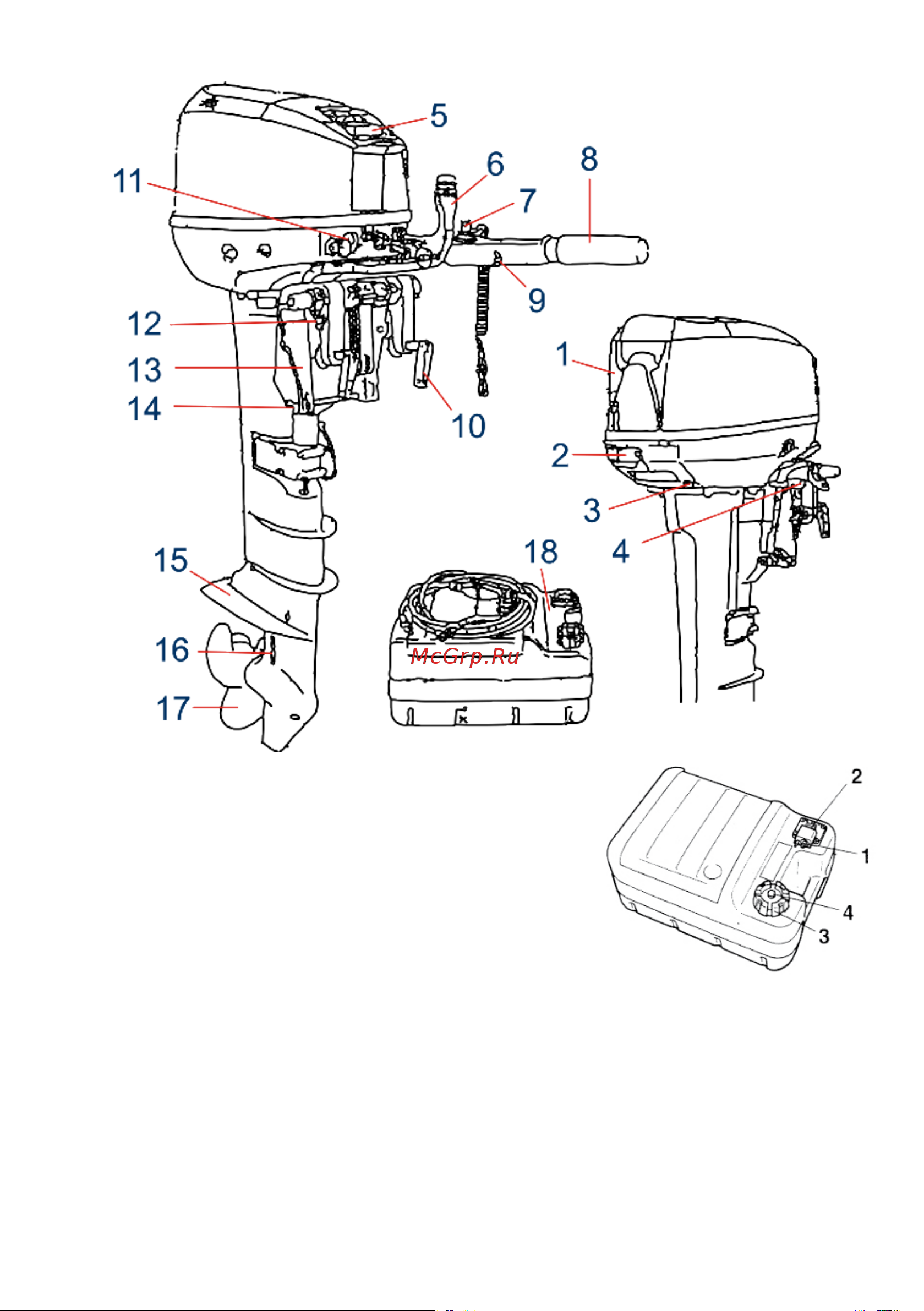

Топливный бак
ТопливныйбакмоделиHD-15FHSпоказаннарисунке.
1.Топливныйконнектор
2.Индикаторуровнятоплива
3.Крышкатопливногобака
4.Воздушныйклапан.
Крышка топливного бака-откручиваетсяпротивчасовой
стрелки,предназначенадлязаполнениябакабензином.
Воздушный клапан-накрышкебака-открываетсяпередзапускомдвигателя,противчасовой
стрелки.Обязательнозакрываетсянавремядлительногопростоядвигателя,послеиспользования
двигателя.
Индикатор уровня топлива-показываетпримерныйостатокбензинавбаке
! Не заполняйте топливный бак полностью - бензин при нагреве расширяется!
