8

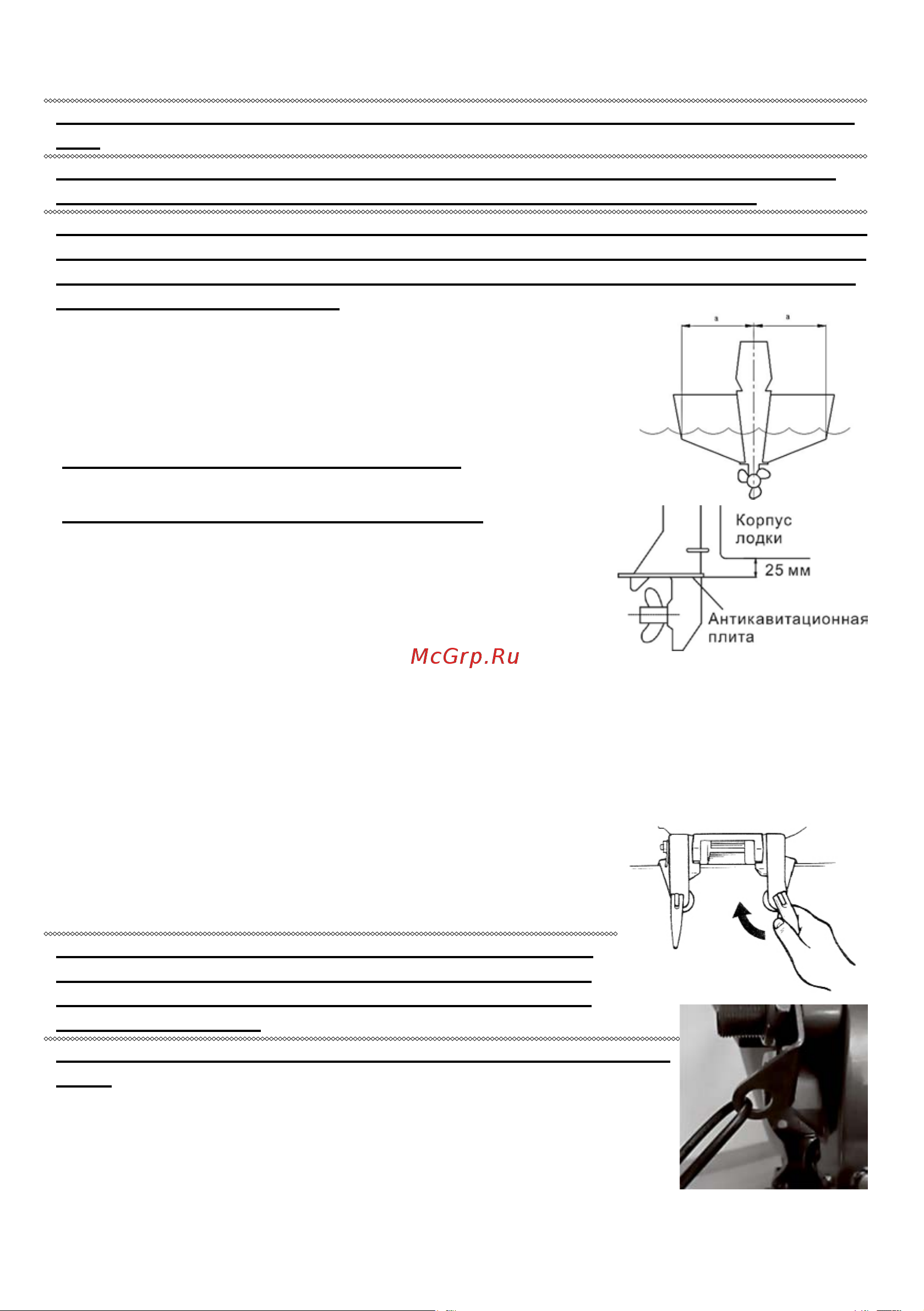

Установка двигателя
Внимание! Неправильная установка двигателя может спровоцировать опасные ситуа-
ции.
! Не устанавливайте на лодку мотор с мощностью выше максимальной паспортной.
Это может привести к неустойчивости лодки на ходу и аварийной ситуации.
! Неправильная установка подвесного мотора может привести к аварийным ситуациям.
Для моделей, устанавливаемых на лодку стационарно, установкой должен заниматься
дилер или лицо имеющее опыт установки. Для переносных моделей - первичную кон-
сультацию производит дилер.
Установитедвигательпоцентральнойосилодки.
Высота установки
Высотаустановкидвигателясущественновлияетнаходовыепока-
зателилодки.
Если двигатель установлен слишком низко,тоэтоувеличивает
сопротивлениеводе,уменьшаетсяскоростьдвижения.
Если двигатель установлен слишком высоко - возникает
кавитационный эффект (пузырьки воздуха в воде), уменьшается
эффективность двигателя - падает скорость. При длитель-
ной эксплуатации в таком режиме возможны перегрев и поломка
мотора.
Приправильнойустановке-антикавитационнаяплитадвигателя
должнабытьна25-30ммнижеоснованиялодки.
Правильная установка зависит от типа лодки и устанавливаемого двигателя. Для уточне-
ния высоты установки двигателя необходимо будет провести испытание на разных высотах,
близких к указанным.
Установивдвигательзагрузителодку.Лодкадолжнабытьхорошосбалансирована.Проверьте
чтобыдвигательнезаливаловолнами.Выхлопнойколлектордолженбытьдостаточновысоко,
чтобывнутрьнепопадалавода.
Закрепление мотора
Установитемоторнатранецпоцентральнойосилодки.
Равномерноинадёжнозажмитевинтыпочасовойстрелке.
В процессе эксплуатации от вибрации возможно ослабле-
ние затяжки винтов, двигатель в этом случае может сдви-
нуться по транцу или упасть в воду. Периодически прове-
ряйте затяжку винтов.
Желательно дополнительно привязать мотор к лодке верёвкой за
скобу.
