JVC HX-Z3R [12/42] Подключение динамиков
![JVC HX-Z3R [12/42] Подключение динамиков](/views2/1002407/page12/bgc.png)
– 7 –
Русский
1
3
2
3
1
2
COAXIAL
ANTENNA
AM LOOP
FM 75
AM EXT
LEFTRIGHT
MAIN
SPEAKERS
SUBWOOFERS
CAUTION:
SPEAKER
IMPEDANCE
6 16

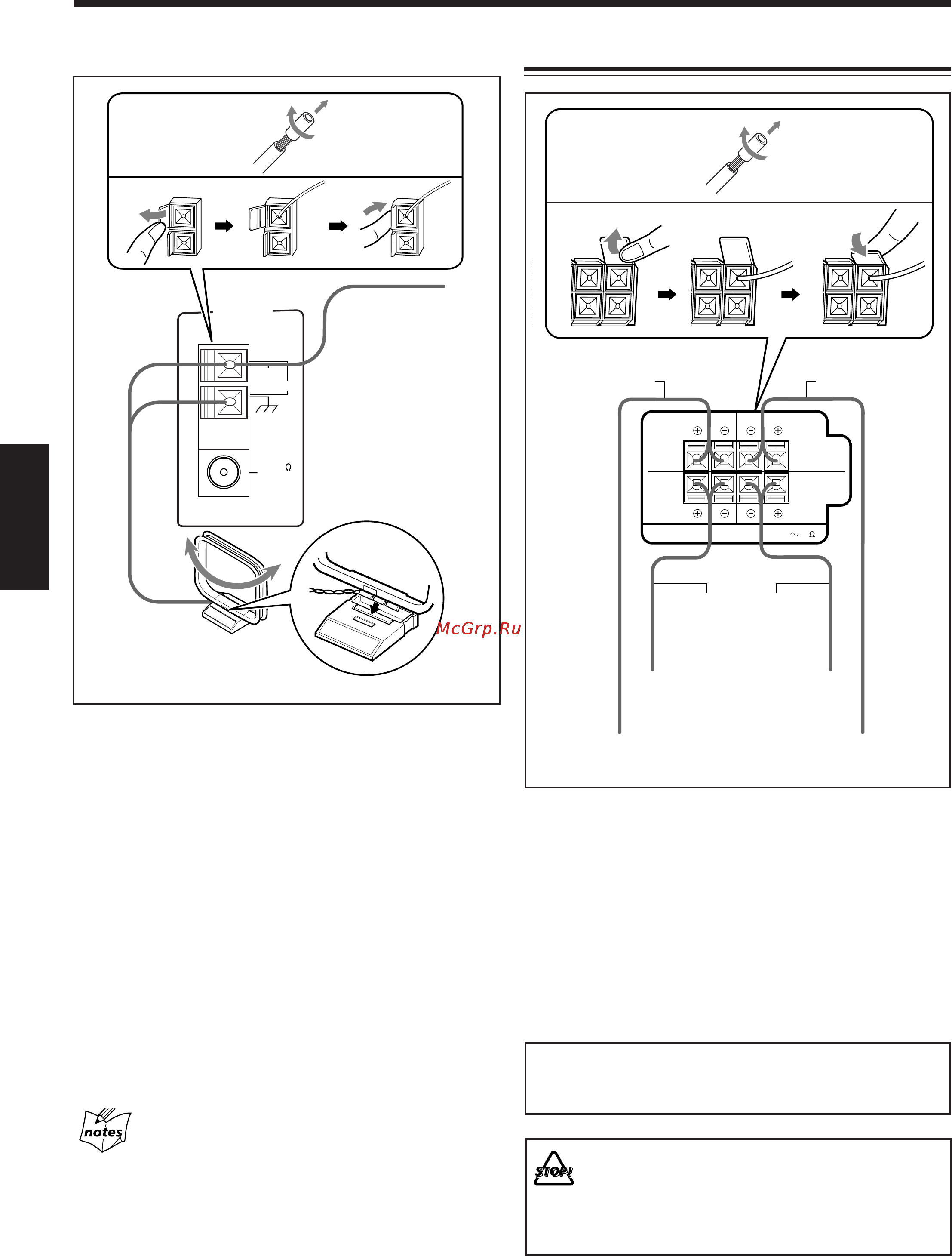

1 Если провода покрыты изоляцией, удалите
изоляцию с конца каждого провода.
2 Подключите рамочную антенну АМ (MW/
LW) к разъему AM LOOP, как показано на
иллюстрации.
3 Поворачивайте рамочную антенну АМ
(MW/LW) для достижения наилучшего
качества приема.
Подключение внешней антенны АМ (MW/LW)
При низком качестве приема подключите одиночный
провод с виниловым покрытием к разъему AM EXT и
вытяните его горизонтально. Рамочная антенна АМ
(MW/LW) должна оставаться подключенной.
Для улучшения качества приема FM и АМ (MW/LW)
• Убедитесь в том, что антенна не соприкасается с какими-либо
другими разъемами и соединительными кабелями.
• Располагайте антенны подальше от металлических деталей
устройств, соединительных кабелей и кабеля питания.
Антенна АМ (MW/LW)
Провод с винило-
вым покрытием
(не входит в
комплект)
Рамочная антенна
АМ (MW/LW)
(входит в комплект)
Подключение динамиков
1 Если провода покрыты изоляцией, удалите
изоляцию с конца каждого провода.
2 Вставьте конец кабеля динамиков в разъем,
как показано на иллюстрации.
Соблюдайте полярность разъемов динамиков: (+) к
(+) и (–) к (–).
3 Закройте разъемы динамиков.
ВАЖНАЯ ИНФОРМАЦИЯ: Используйте только дина-
мики с тем же сопротивлением, что указано на
разъемах динамиков на задней части устройства.
• НЕ подключайте к одному разъему динамика
более одного динамика.
• НЕ тяните и не толкайте динамики, так как
это может привести к повреждению проклад-
ки, расположенной на дне динамика.
Кабели динамиков
(черный/синий)
Кабели динамиков
(черный/синий)
Кабели динамиков
(черный/красный)
От основного
правого динамика
От основного
левого динамика
От правого
сабвуфера
От левого
сабвуфера
01-08.CA-HXZ3R[RUS] 07.08.02, 11:527
