18
РЕГУЛИРОВКИ

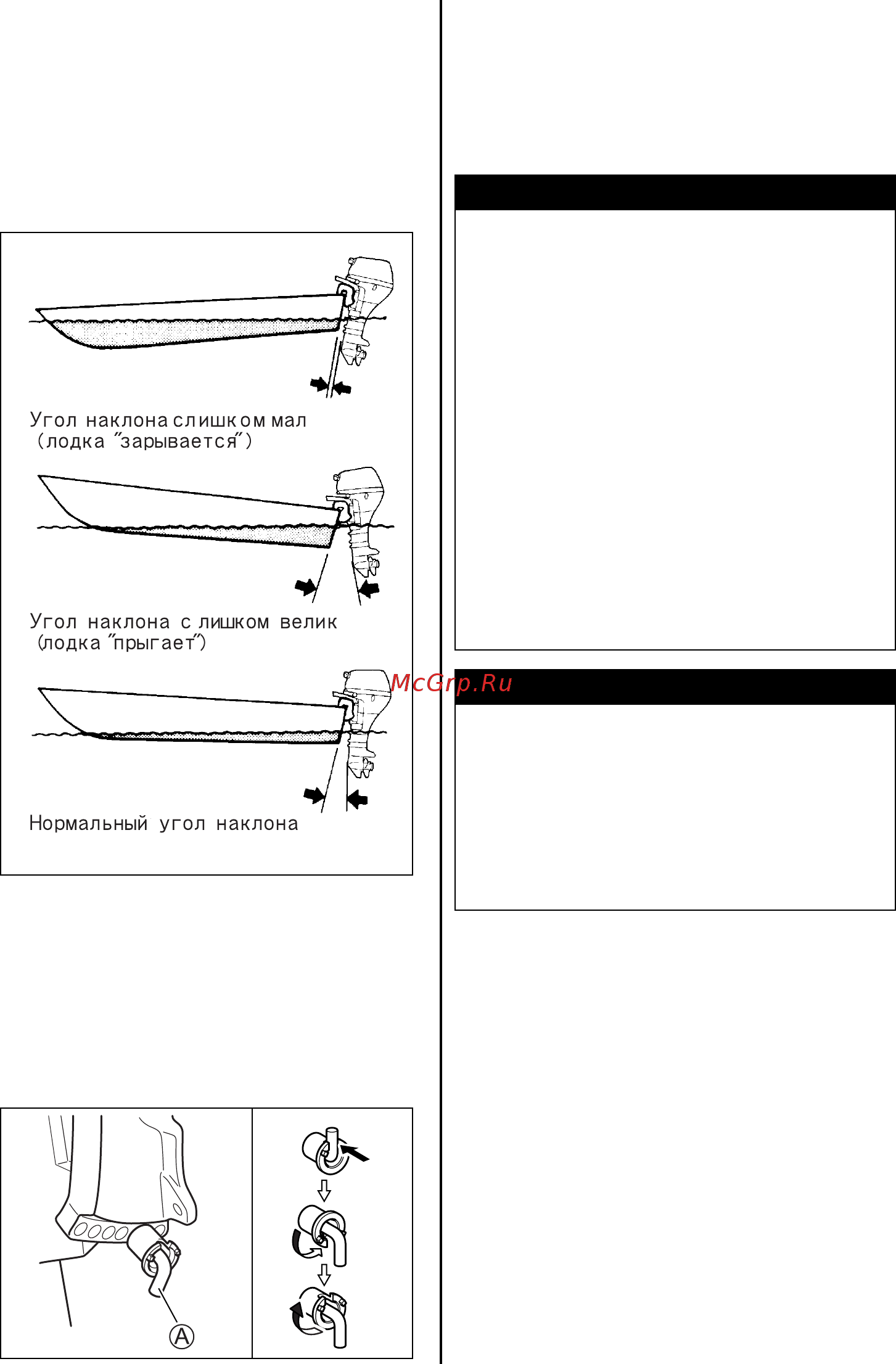

Регулировка угла дифферента
Для обеспечения стабильного управления и
хорошего КПД поддерживайте надлежащий угол
дифферента, как показано на рисунке.
Необходимый угол зависит от характеристик
лодки, мотора, винта и условий эксплуатации.
Выполните пробную поездку в лодке, чтобы
определить, требуется ли регулировка угла
дифферента.
Чтобы отрегулировать угол наклона:
1. Поднимите мотор в полностью откинутое
положение.
2. Установ и т е штырь регулятора угла наклона
A в нужное гнездо.
•
•
•
3. Опустите мотор.
Чтобы уменьшить угол, переставьте штырь по
направлению к лодке.
Чтобы увеличить угол, переставьте штырь по
направлению от лодки.
Регулировка усилия рулевого управления
Рулевое управление должно выполняться ровно
и без усилий. Настройте жесткость рулевого
управления таким образом, чтобы прикладывать
минимальные усилия при управлении.
ПРЕДУПРЕЖДЕНИЕ
Угол дифферента оказывает большое
влияние на устойчивость рулевого
управления. Если угол дифферента слишком
мал, лодка может «зарываться» или
«вспахивать воду». Если угол дифферента
слишком большой, лодка может «вилять
носом» или «подпрыгивать». Эти состояния,
поскольку они ведут к потере контроля за
рулевым управлением, могут привести к
выбрасыванию находящихся в лодке людей
за борт.
Всегда поддерживайте надлежащий
угол
дифферента, соответствующий как
комбинации вашей лодки, двигателя и
гребного винта, так и условиям
эксплуатации.
ПРЕДУПРЕЖДЕНИЕ
В случае эксплуатации мотора со снятым
штифтом наклона вы можете не суметь
контролировать рулевое управление так, как
ожидалось.
Не эксплуатируйте мотор со снятым
штифтом наклона.
