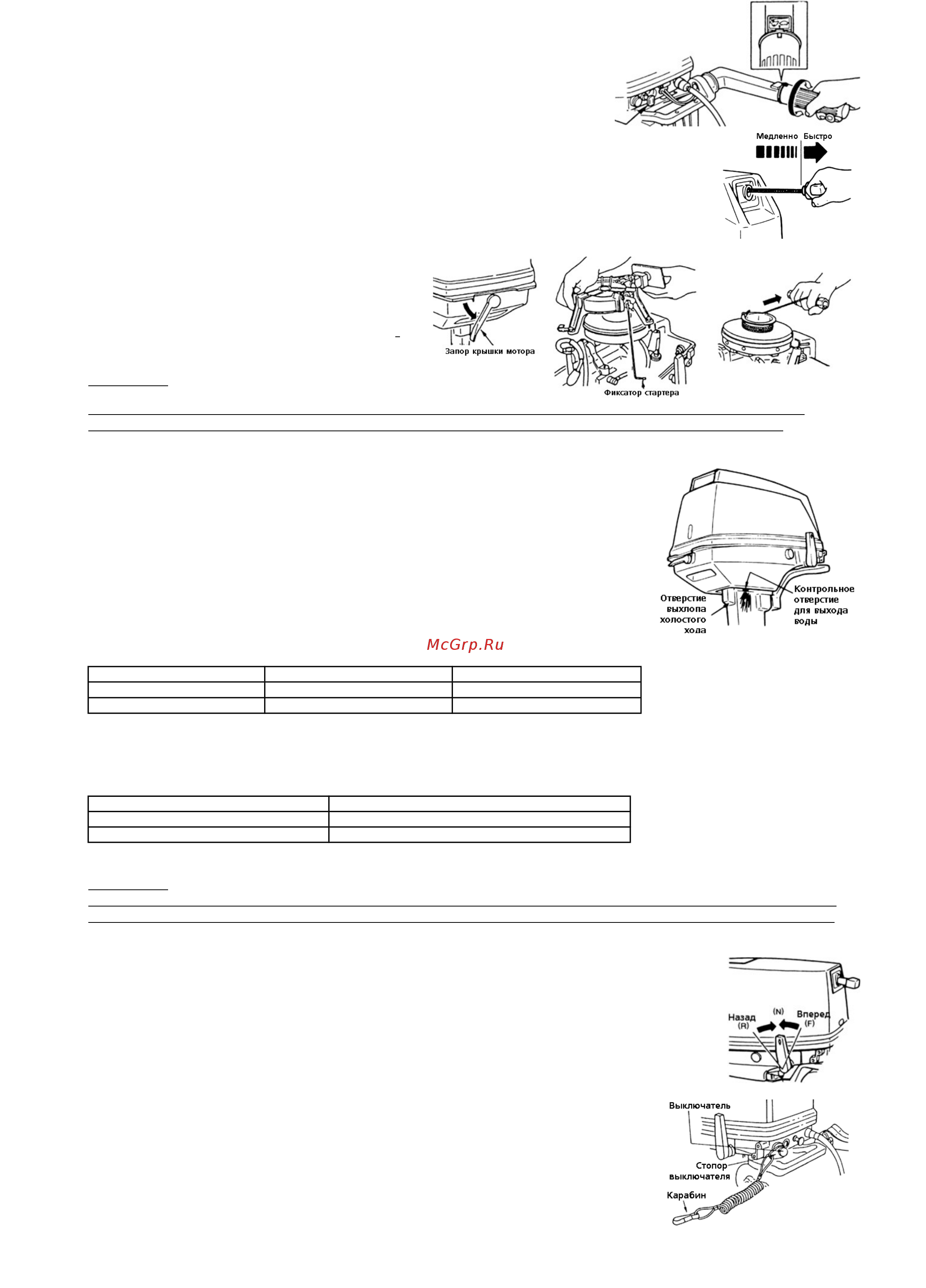

(5) Поверните ручку дросселя до тех пор, пока отметка на
поверхности ручки не совпадет с треугольником, изображенным
на ручке управления. (6) Вытяните полностью кнопку дросселя
(при прогретом моторе нет необходимости пользоваться
дросселем).
(7) Вытягивайте ручку стартера медленно, пока не почувствуете
сопротивление. Затем вытягивайте ручку быстрее.
Примечание: Если для запуска мотора вы пользуетесь ручкой стартера, верните
ее на место после того, как мотор начнет работать.
Если ручной стартер или электростартер не работает:
- снимите верхнюю крышку мотора и
ручного стартера и прямо на себя
вытяните шнур,
- для удерживания шнура удобно
воспользоваться 10-мм гаечным ключом.
Внимание!
Следите за тем, чтобы ваша одежда не зацепилась о ручной стартер или другие части мотора.
После запуска мотора верните шнур на прежнее место, а мотор закройте верхней крышкой.
5.2. Прогрев мотора
Перед плаванием прогревайте мотор на низких оборотах в течение
около 3 минут. Это позволит обеспечить смазку маслом всех частей
мотора. Эксплуатация мотора без предварительного прогрева
сокращает срок его службы. Во время прогрева мотора проверьте,
выходит ли вода из контрольного отверстия.
Примечание: Если мотор эксплуатируется продолжительное время без
выходящей из контрольного отверстия воды, то он может перегреться.
Скоростные режимы работы мотора
Обороты холостого хода разогретого мотора:
Модель
Трансмиссия включена
Трансмиссия включена
8В 750 об/мин 950 об/мин
9,8В 750 об/мин 950 об/мин
Выбор винта.
Выбор винта должен производиться таким образом, чтобы обороты мотора в режиме движения на
максимальной скорости находились в рекомендуемых далее пределах:
Модель
Полный газ
8В
4,500 - 5,500 об/мин
9,8В
5,000 – 6,000 об/мин
5.3. Движение вперед и назад
Внимание!
Переключение режимов движения может быть опасным при высоких оборотах мотора. Уменьшите
обороты мотора или даже переведите его в режим холостого хода перед переключением передач.
Примечание: Не увеличивайте обороты мотора при заднем ходе более чем это необходимо.
(1) Вперед.
Поверните рукоятку газа для снижения оборотов. Когда мотор перейдет на
низкие обороты, быстро установите переключатель передач в положение
"вперед" – Fоrwаrd (F).
(2) Назад.
Как и при переключении вперед, сбросьте обороты мотора, затем быстро
переведите рычаг в положение "назад" – Rеvеrsе (R)
5.4. Остановка мотора
(1) Поверните ручку газа и сбросьте обороты мотора.
(2) Установите ручку дистанционного управления в нейтральное
положение. Дайте мотору поработать в течение 2-3 минут на
холостом ходу, если до этого он работал на максимальной скорости.
(3) Нажмите на выключатель чтобы заглушить мотор.
4
