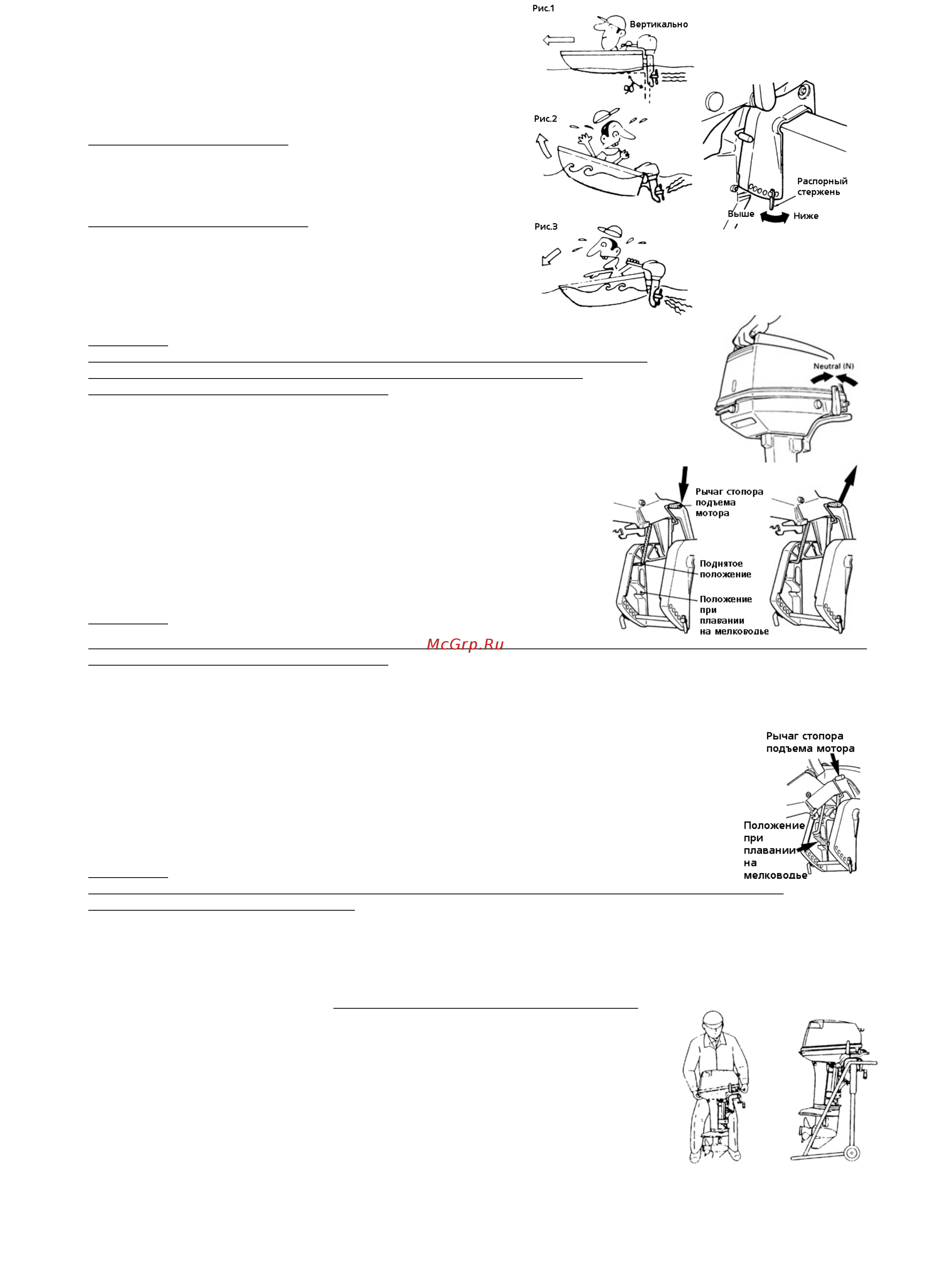

5.5. Угол наклона.
Угол наклона подвесного мотора можно
отрегулировать так, чтобы он соответствовал наклону
кормы и условиям нагрузки. Выберите
соответствующий угол наклона мотора так, чтобы
антикавитационная плита находилась параллельно
поверхности воды во время движения.
Правильный угол наклона.
Положение распорного стержня считается правильным
тогда, когда лодка находится в горизонтальном
положении, как показано на Рис.1.
Неправильные углы наклона. В случае, если распорный
стержень установлен высоко, нос лодки поднимется,
появляется нестабильный ход как показано на Рис.2.
В случае, если распорный стержень установлен низко,
лодка будет "нырять" под волну, как показано на Рис.3
5.6. Подъем и опускание мотора
Внимание!
Остановите мотор перед подъемом При изменении угла наклона мотора,
следите чтобы пальцы не попали между шарнирным и кормовым
кронштейном. Мотор опускайте плавно.
(1) Подъем мотора.
Установив ручку реверса в положение «нейтрально» или в положение
«вперед», поднимите мотор за крышку, нажимая на рычаг стопора подъема
мотора. Затем опустите рычаг стопора подъема мотора для
фиксации мотора в поднятом состоянии.
(1) Опускание мотора.
Слегка приподнимите мотор вверх и потяните за рычаг стопора
подъема мотора по направлению к себе. Затем плавно опустите
мотор – он зафиксируется в опущенном состоянии автоматически.
5.7. Плавание на мелководье
Внимание!
При изменении угла наклона мотора, следите чтобы пальцы не попали между шарнирным и кормовым
кронштейном. Мотор опускайте плавно.
Примечание: Перед тем, как мотор начнет работать на водоемах с небольшой глубиной, снизьте
скорость и переведите трансмиссию в нейтральное положение.
(1) Положение мотора при плавании на мелководье
При движении вперед и в нейтральном положении плавно приподнимите мотор
примерно на 40° и затем опустите мотор – он автоматически зафиксируется в
положении, требуемом для плавания на мелководье.
(2) Возвращение мотора в исходное состояние
Поднимите мотор до конца вверх. Затем плавно опустите мотор - он автоматически
вернется в исходное состояние.
Внимание!
Убедитесь, что водяной фильтр всегда находится под водой и что вода постоянно течет из
контрольного отверстия для воды).
При небольших глубинах не эксплуатируйте мотор на высоких оборотах, иначе возможна потеря
управления, что может вызвать повреждение защитного кожуха редуктора. Проверьте, чтобы мотор не
ударялся о дно водоема, особенно при заднем ходе. Удары мотора о дно могут вызвать повреждения
мотора и лодки.
6. Снятие и транспортировка мотора.
6.1. Снятие мотора с лодки.
(1) Заглушите мотор, отсоедините топливный шланг.
(2) Снимите мотор с корпуса лодки и полностью слейте воду из защитного
кожуха.
6.2. Переноска мотора.
При переноске мотора старайтесь сохранять его в вертикальном
положении.
Примечание: Если мотор переносится в горизонтальном положении,
крышка мотора должна быть выше винта.
5
