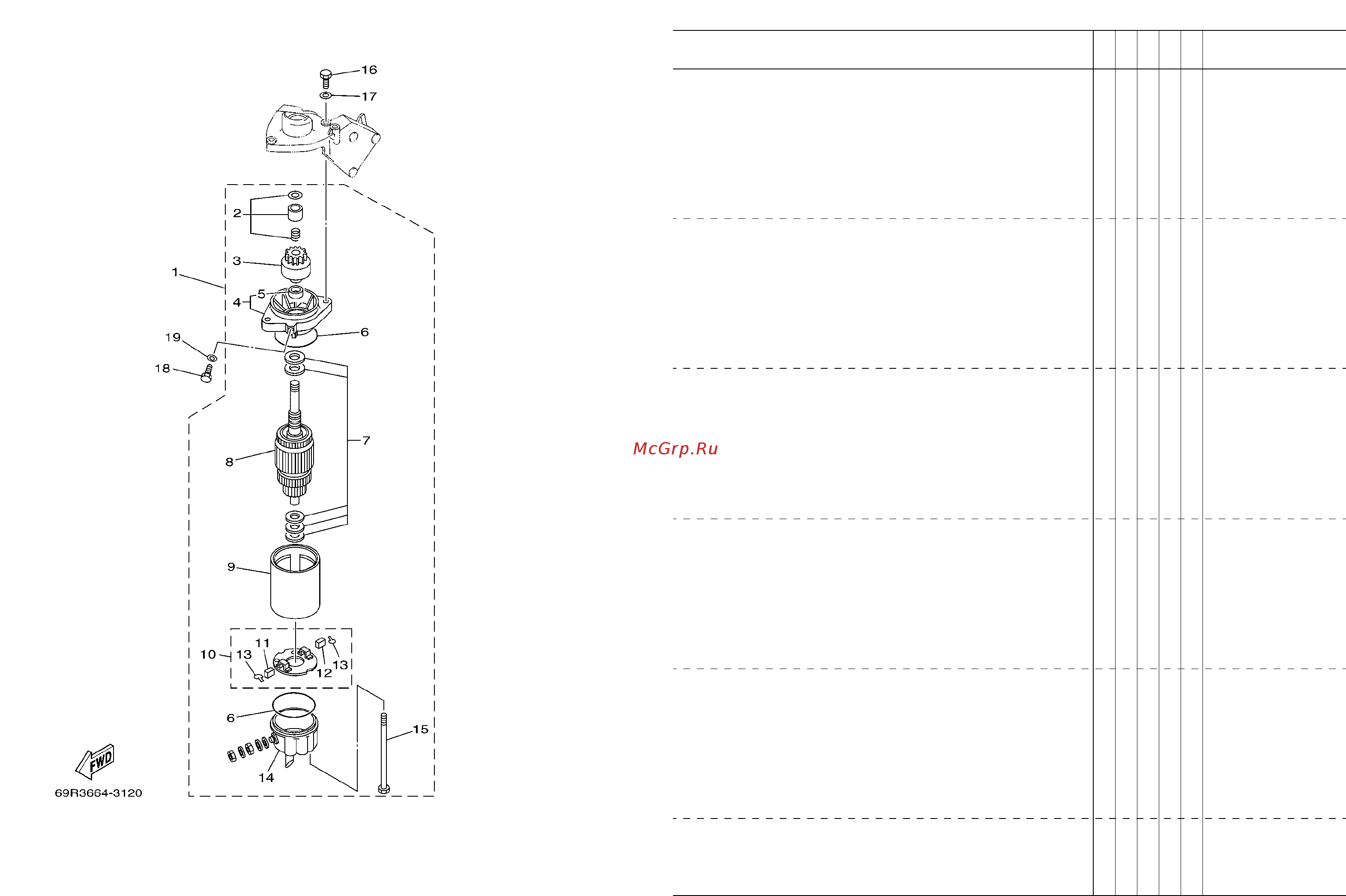

FIG. 13 STARTING MOTOR MOTOR DE ARRANQUE
REF.
NO.
PART NO.
CODIGO Nº
DESCRIPTION
DESCRIPCION
MH
WH
W
WC
REMARKS
OBSERVACIONES
1
689–81800–13
STARTING MOTOR ASSY
MOTOR DE ARRANQUE COMPLETO
111
2
689–81857–11
.PINION STOPPER SET
.JUEGO TAPON PINON
111
3
689–81807–12
.GEAR ASSY, STARTING MOTOR
.PINON CONJUNTO
111
4
689–81830–11
.FRONT BRACKET ASSY
.SOPORTE DELANTERO COMPLETO
111
5
689–81831–00
..METAL, FRONT
..METAL, DELANTERO
111
6
689–81847–11
.O-RING
.ANILLO GOMA
222
7
689–81809–11
.WASHER KIT
.JUEGO DE ARANDELA
111
8
689–81850–12
.ARMATURE ASSY
.INDUCIDO COMPLETO
111
9
689–81810–11
.STATOR ASSY
.ESTATOR COMPLETO
111
10
689–81840–11
.BRUSH HOLDER ASSY
.SOSTEN DE ESCOBILLA COMPLETO
111
11
689–81812–11
..BRUSH 2
..ESCOBILLA 2
111
12
689–81811–11
..BRUSH 1
..ESCOBILLA 1
111
13
689–81813–10
..SPRING, BRUSH
..RESORTE DE ESCOBILLA
222
14
689–81820–11
.REAR BRACKET ASSY
.CUBIERTA TRASERA COMPL
111
15
689–81826–10
.BOLT
.PERNO
222
16
97013–08030
BOLT
PERNO
222
17
92903–08600
WASHER, PLATE
RONDANA SENCILLA
222
18
97013–08012
BOLT
PERNO
111
19
92903–08600
WASHER, PLATE
RONDANA SENCILLA
111
