7
введение
1.3. ОПИСАНИЕ ЭКСКАВАТОРА-ПОГРУЗЧИКА
1.3.3. ОСНОВНЫЕ КОМПОНЕНТЫ ЭКСКАВАТОРА-ПОГРУЗЧИКА

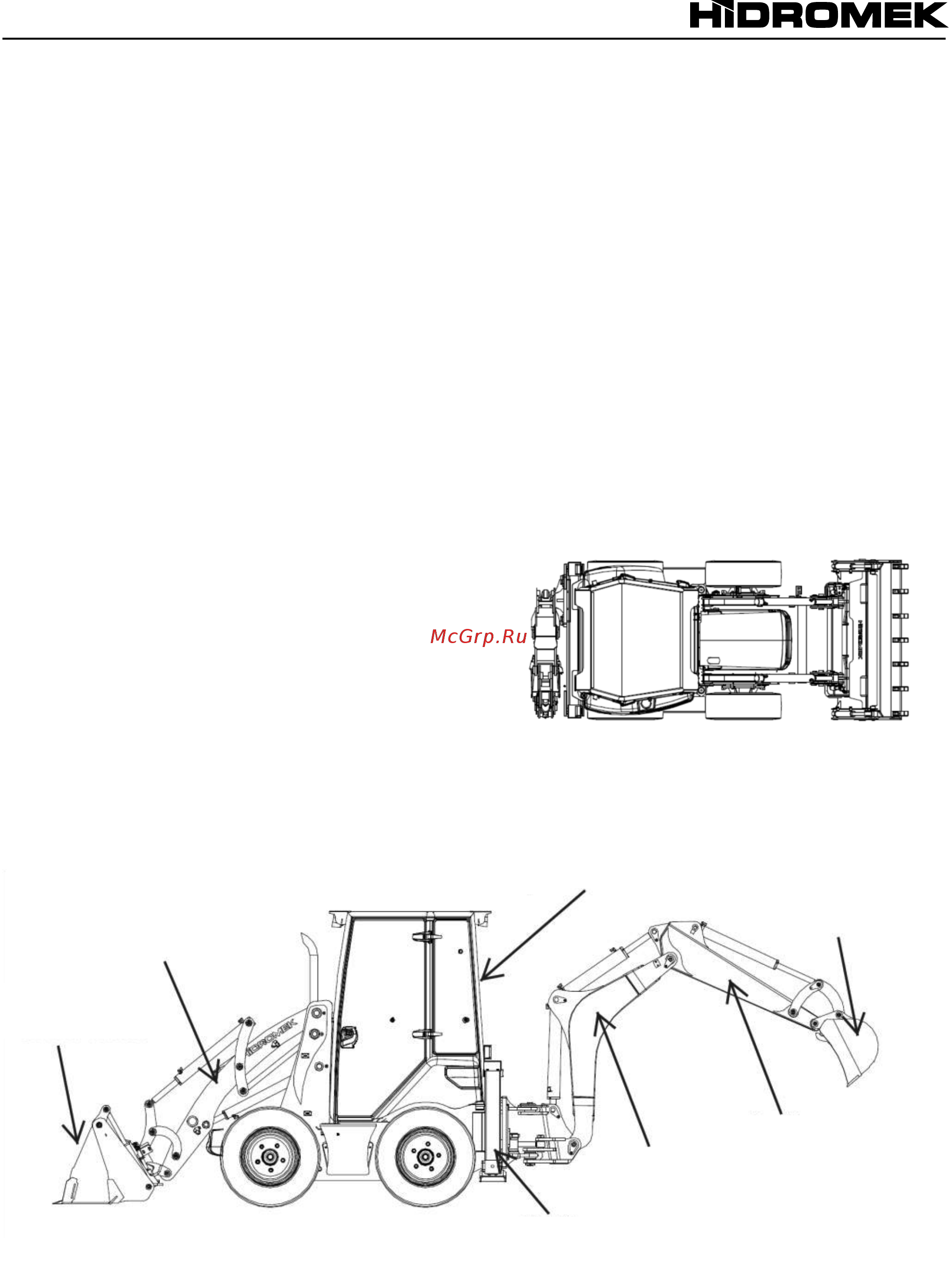

Рисунок 1-1
1.3.1. ОПИСАНИЕ МАШИНЫ И ЕЕ
ПРЕДНАЗНАЧЕНИЕ
Машина, как описано в данном руководстве, является
машиной для производства земляных работ с ис-
пользованием ОБРАТНОЙ ЛОПАТЫ, установленной
на задней части машины, и погрузочных работ с по-
мощь
ю
ПОГРУЗОЧНОГО ПРИСПОСОБЛЕНИЯ, уста-
новленного в передней части машины.
Машина также может быть использована для подъе-
ма материалов, очистки канав и траншей; в качестве
вилочного погрузчика, лесопогрузчика, подметаль-
но-уборочной машины, буровой установки, снегоочи-
стителя, рыхлителя, лебедки и отбойного молотка,
используя соответствующее виду работ навесное
оборудование, рекомендованное и/или поставляемое
HIDROMEK.
Машина и навесное оборудование должно быть ис-
пользовано в соответствии с назначением, необходи-
мо соблюдать инструкции по эксплуатации и обслу-
живанию машины и ее компонентов, приведенные в
данном руководстве.
Все меры безопасности и примечания должны быть
соблюдены.
1.3.2. ОПРЕДЕЛЕНИЕ «ЛЕВОЙ» И «ПРАВОЙ»
СТОРОН
ПЕРЕДНЯЯ часть машины – сторона погрузочного
устройства.
ЗАДНЯЯ часть машины – сторона поворотной лопаты.
ПОЛОЖЕНИЕ ДВИЖЕНИЯ – это условие движения
машины, при котором оператор ведет машину при
ПОГРУЗОЧНОМ УСТРОЙСТВЕ, расположенным пе-
ред ним.
ПРАВАЯ СТОРОНА машины – это «ПРАВО» операто-
ра при его нахождении в положении движения.
ЛЕВАЯ СТОРОНА машины – это «ЛЕВО» оператора
при его нахождении в положении движения.
ПРАВАЯ СТОРОНА
ЛЕВАЯ СТОРОНА
ПЕРЕДНЯЯ ЧАСТЬ
ЗАДНЯЯ ЧАСТЬ
Рукоять погрузочного
устройства
Ковш обратной
лопаты
Рычаг обратной
лопаты
Стрела обратной
лопаты
Стабилизаторы
Кабина
Ковш погрузочного
устройства
