Инструкция по монтажу MAG pro

4.3 Монтаж устройства

4.3.1 Снятие и установка кожуха устройства

Для монтажа и технического обслуживания водонагревателя Вы

должны снять кожух устройства, а после окончания работ

установить его на место.

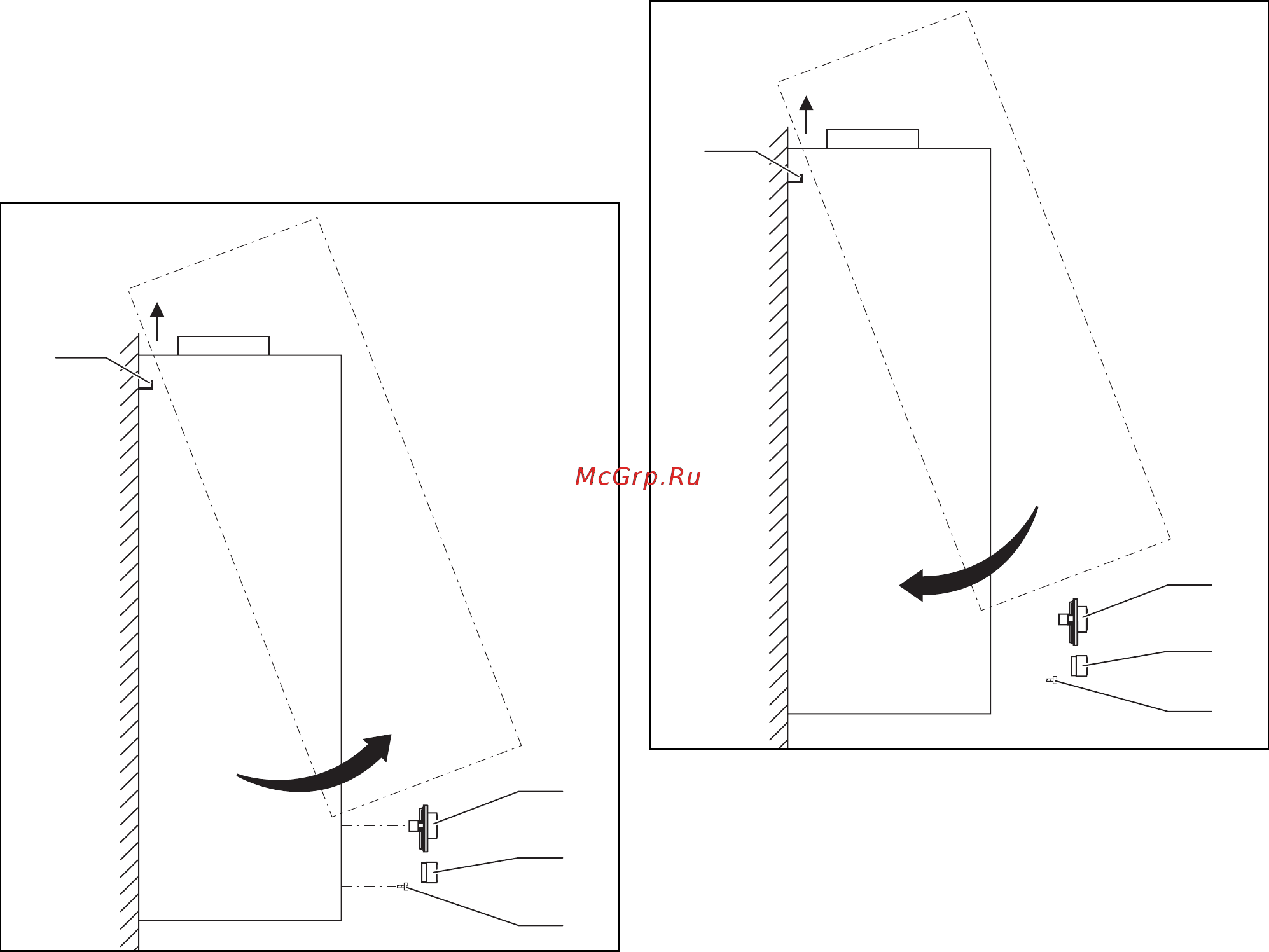

Рис. 4.2 Снятие кожуха

• Снимите ручку терморегулятора (9) со шпинделя и ручку

регулятора мощности (1).

• Вывинтите винт (10), находящийся под ручкой

терморегулятора.

• Потяните кожух на себя и вытащите его через верх, сняв с

обоих держателей (11 ).

Рис. 4.3 Установка кожуха

• Установите кожух сверху в оба держателя (11 ) и прижмите

его к задней стенке. Следите за тем, чтобы обе планки вошли

в вырезы кожуха.

• Ввинтите на место винт (10), находящийся под ручкой

терморегулятора.

• Установите на место ручку регулятора мощности (1) и ручку

терморегулятора (10).

4.3.2 Монтаж устройства

• Определите место установки, см. раздел 4.1 «Требования

к месту установки».

• Для подвески устройства используйте, в зависимости от

местных условий, вырезы или отверстия в задней стенке

устройства.

• Просверлите отверстия для крепежных винтов соответственно

размерам, указанным на рисунке в разделе 4.2 «Размеры».

• Для крепления устройства можно использовать анкерные

болты, крюки, винты или болты с резьбой.

• Привинтите заднюю стенку устройства к стене, используя для

этого подходящий крепежный материал.
