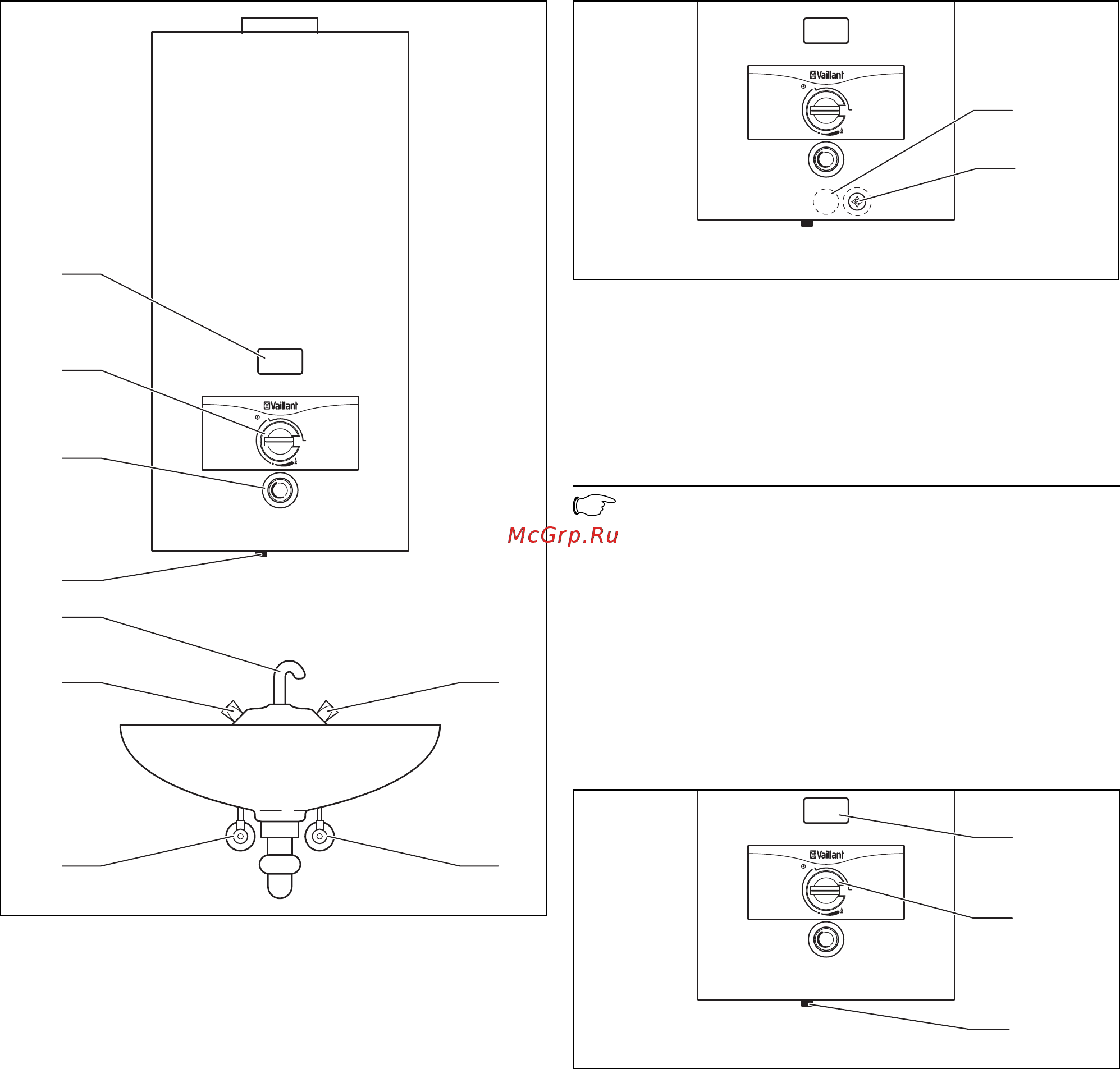

![Vaillant mag oe 11-0/0xz c+ 311187 [7/27] Обзор органов управления](/views2/1241489/page7/bg7.png)
7
Руководство по эксплуатации MAG pro
4 Эксплуатация
4.1 Обзор органов управления
press
>10 s.
MAG pro
1
5
6
8
7
9
2
3
4
Рис. 4.1 Органы управления MAG pro
Пояснения к рисунку
1 Смотровое отверстие
2 Регулятор мощности
3 Терморегулятор
4 Кнопка для пѕезоэлектрического зажигания
5 Слив воды
6 Кран горячей воды
7 Кран холодной воды
8/9 Запорные вентили
4.2 Подготовка устройства к работе
Открытие запорных устройств
press
>10 s.
MAG pro
10
11
Рис. 4.2 Открытие запорных устройств
• Откройте запорный газовый кран (10).
• Откройте запорный вентиль на патрубке холодной воды (11 )
устройства, повернув его влево или вправо (четверть оборота).
4.3 Ввод в эксплуатацию
Указание!
При возможных неплотностях вентили горячей воды
между устройством и водоразборными точками
незамедлительно закройте запорный вентиль
холодной воды, повернув его влево или вправо
(четверть оборота). Доверяйте устранение
неплотностей только специализированной
организации.
4.3.1 Розжиг запальной горелки
press
>10 s.
MAG pro
1
2
4
Рис. 4.3 Розжиг
Эксплуатация 4
