12
Инструкция по монтажу MAG pro
При смене вида газа необходимо выполнить переналадку
устройства на имеющийся вид газа. Для этого требуется
заменить определенные детали устройства и изменить настройку
определенных узлов.
Эти изменения и вызванные ими новые настройки разрешается
выполнять только квалифицированному и аттестованному
фирмой Vaillant специалисту согласно предписаниям,
действующим в данной местности.
Переналадку можно легко выполнить, если следовать
инструкциям, которые поставляются совместно с предлагаемыми
фирмой Vaillant комплектами переналадки.
7 Осмотры и техническое обслуживание
7.1 Подготовка к техническому обслуживанию
Для проведения технического обслуживания Вы должны
демонтировать корпус, см. раздел 4.3 «Монтаж устройства».
Перед проведением описанных ниже работ по техническому
обслуживанию следует полностью опорожнить устройство, см.
раздел 4.8 «Защита от замерзания» в руководстве по
эксплуатации.
Для очистки устройства вначале необходимо демонтировать
горелку, а затем теплообменник. После окончания работ по
техническому обслуживанию установите все детали на место
в обратной последовательности.
Всегда очищайте как горелку, так и теплообменник.
Указание!
На всех демонтированных деталях заменяйте
уплотнения (комплекты уплотнений см. раздел 7.7
«Запасные части»).
7.2 Очистка горелки
Для очистки, возможно, потребуется демонтировать не только
горелку, но и коллектор, если он также загрязнен.
7.2.1 Демонтаж запальной горелки и электрода розжига

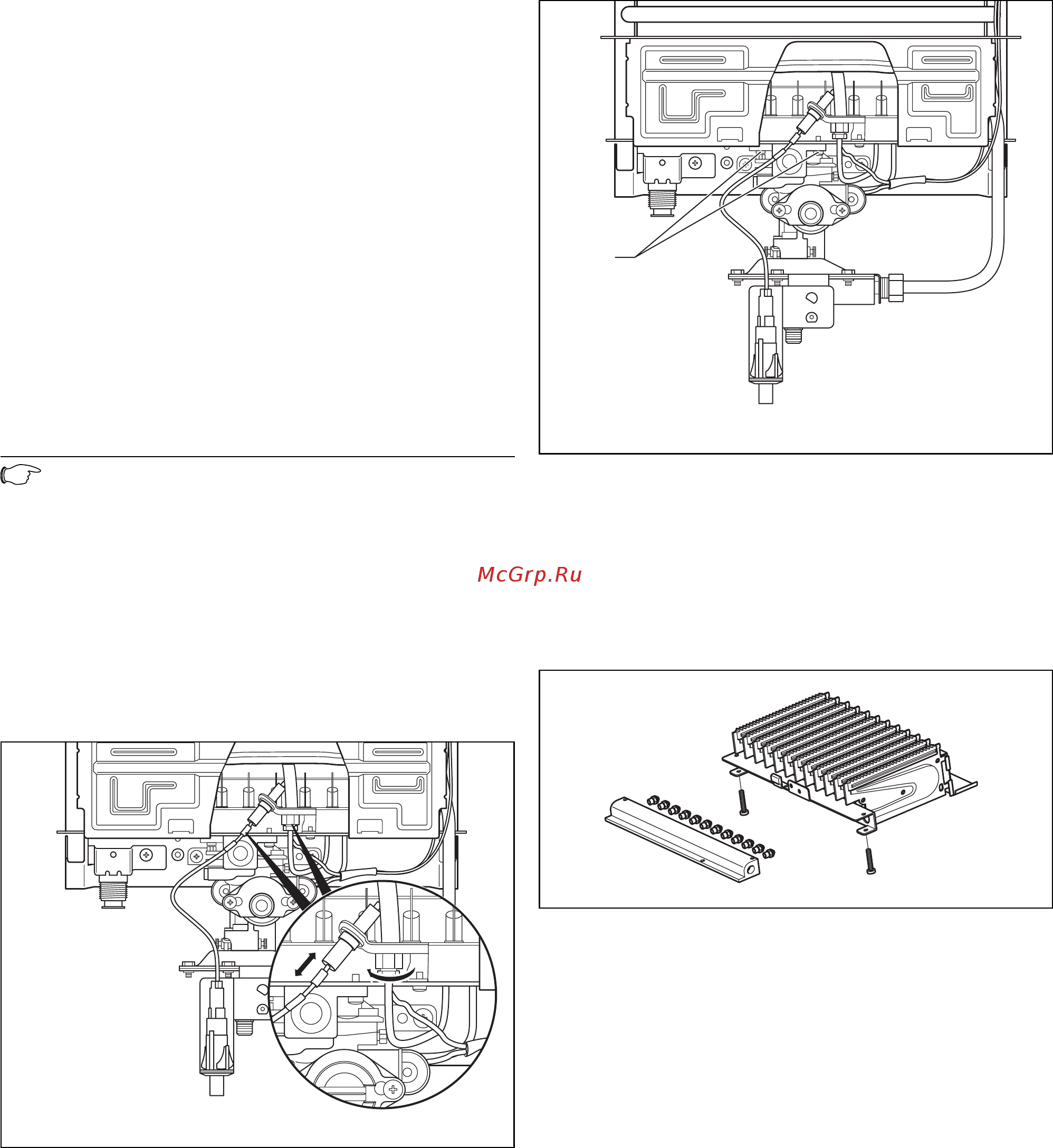

Рис. 7.1 Демонтаж запальной горелки и электрода розжига
• Отсоедините кабель электрода розжига в предусмотренной
для этого точке.
• Отпустите гайки трубки подачи газа на розжиг на запальной
горелке и осторожно снимите эту трубку.
• Вывинтите винт, крепящий запальную горелку к горелке, и
снимите эту запальную горелку.
7.2.2 Демонтаж горелки
1
Рис. 7.2 Крепление горелки на газовой арматуре
• Демонтируйте направляющую перегородку.
• Вывинтите два шурупа (1), которыми горелка закреплена на
газовой арматуре.
• Слегка приподнимите горелку и вытащите ее на себя.
7.2.3 Демонтаж коллектора
Рис. 7.3 Конструкция горелки
• Для демонтажа коллектора вывинтите оба шурупа.
7.2.4 Очистка деталей горелки
• Возможно имеющиеся остаточные продукты сгорания (нагар)
удалите проволочной латунной щеткой. При необходимости,
очистить сопла, инжекторы, направляющие горелки и фильтр
запального газа мягкой кисточкой и продуть сжатым воздухом
(очистка от пыли и грязи). При сильном загрязнении горелки
промыть ее мыльным раствором, а затем проточной водой.
• Установите коллектор и арматуру запального газа на горелку.
