PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
15
15 минут. При возникновении каких-либо проблем немедленно обратитесь в наш
сервисный центр.
5. Описание работы оборудования.
5.1. Функции элементов управления.

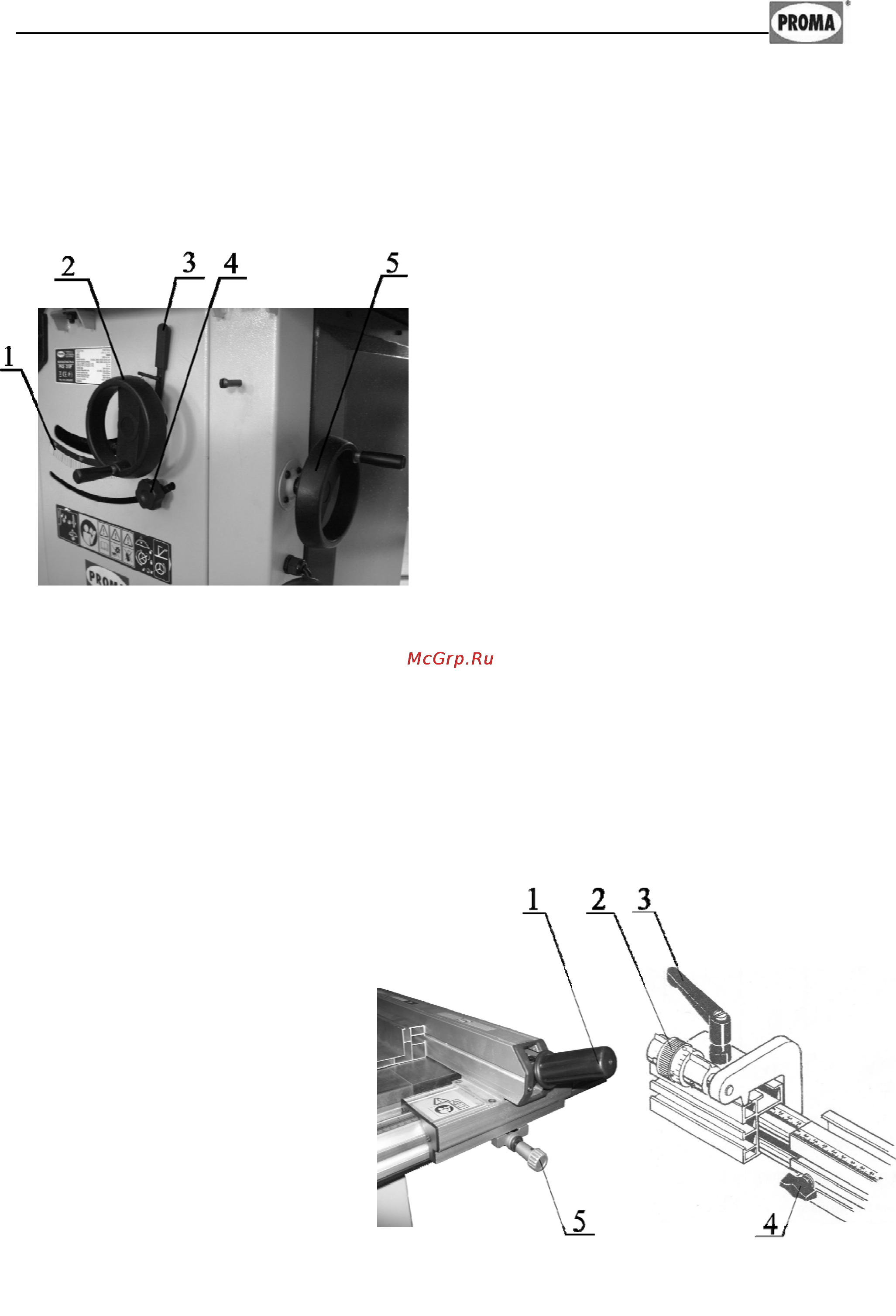

При помощи штурвалов 2 и 5 изменя-
ют высоту и угол наклона пильного диска.
Для изменения угла наклона пильного
диска ослабьте зажимной болт 4, вращая
штурвал 5, ориентируясь по шкале 1, уста-
новите пильный диск в необходимое по-
ложение, зажмите болт 4. Для изменения
высоты выхода пильного диска подымите
рукоятку зажима 3 вверх,
вращая штурвал
2, установите необходимую высоту выхода
пильного диска, опустите рукоятку зажима
3 (см. рис. 21).
Для регулировки положения упора для обрабатываемого материала ослабьте
зажимное устройство упора (рукоятку 1 подымите вверх), переместите упор на
необходимую величину, зажмите упор (рукоятку 1 опустите вниз). Вал-шестерня
5 служит для точной регулировки положения упора относительно пильного диска.
Ослабьте
зажимное устройство упора, введя в зацепление вал-шестерню 5 с рей-
кой (переместив от себя), вращайте вал-шестерню 5 установите упор в необхо-
димое положение относительно пильного диска. Для отсчета величины переме-
щения упора служит линейка, установленная на направляющей упора (см. рис.
22).
На передвижной стол уста-
навливается упор с раздвижной
линейкой. Для
увеличения дли-
ны упора ослабьте зажимной
болт 4. Выдвинете упор на не-
обходимую величину. Закрутите
зажимной болт 4. Для регули-
ровки положения торцевого
упора ослабьте зажим 3, пере-
местите торцевой упор на необ-
ходимую величину, затяните
зажим 3. Вращением барабана с
2 круговой шкалой регулируется
точное положение торцевого
упора (см. рис. 22).
Рисунок 21.
Рисунок 11.
