Proma PKS-315F 25022001 [16/33] Электрооборудование

PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

5.2. Замена пильного диска.

Перед заменой диска снимите защитный кожух.

При помощи ключа открутите гайку (на гайке левая

резьба), снимите шайбу и пильный диск. Установите

новый пильный диск, затем установите шайбу и затя-

ните гайку. Установите защитный кожух диска (см.

рис. 23).

Внимание! Всегда

используйте пильный

диск только соответст-

вующего размера.

Внимание

! Расстояние от пильного диска до

распорного клина должно составлять 3-8мм.

5.3. Настройка станка.

Для регулировки положения под-

резного диска относительно пильного

диска используются винты в отвер-

стиях А и В. Для изменения высоты

подрезного диска используется винт в

отверстии С (рис. 24).

Для натяжения приводного ремня ослабьте гайки

А,

болтом В сместите электродвигатель, затяните

гайки А (рис.25). Натяжение приводного ремня под-

резного диска осуществляется за счёт пружины и ро-

ликов при включении станка.

6. Электрооборудование.

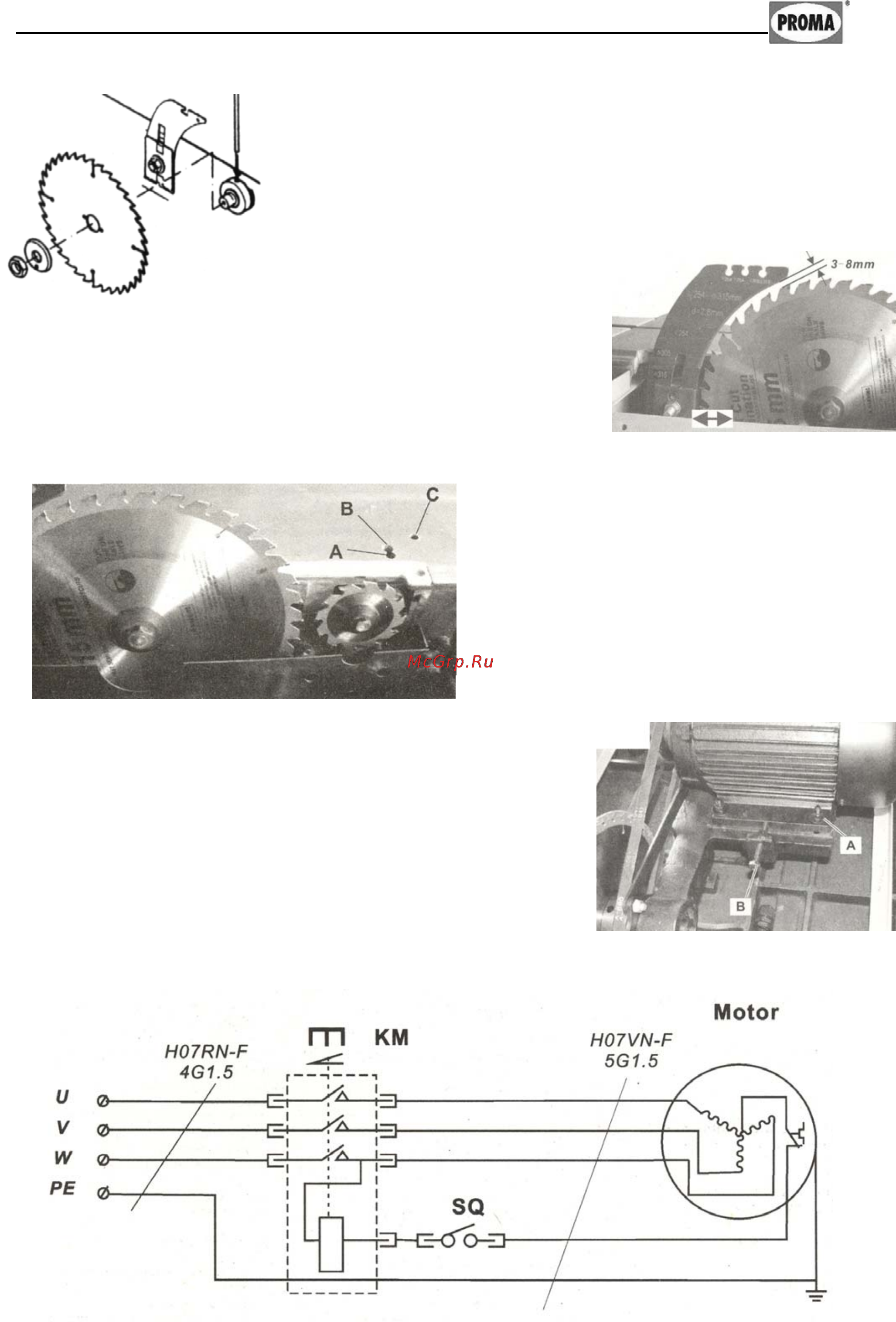

Рисунок 23.

Рисунок 24.

Рисунок 25.
