3.2. Уровень шума оборудования.

Уровень шума 85dB

3.3. Узлы и детали оборудования (рис. 2).

1. Упор для материала с линейкой.

2. Каретка с роликом для ручной по-

дачи материала.

3. Кронштейн каретки подвижный.

4. Подвижный стол.

5. Основной стол.

6. Защитный кожух пильных дисков.

7. Транспортиры подвижного и ос-

новного столов.

8. Дополнительный стол (чугун).

9. Упор для материала.

10. Дополнительный стол (сталь).

11. Штурвал изменения угла пильного

диска.

12. Штурвал подъема пильного диска.

13. Основание.

3.4.Краткое описание конструкции оборудования.

В основании 13 на подвижном кронштейне установлен электродвигатель, на

валу которого крепится пильный диск. Пильный диск перемещается по вертикали

(вверх-вниз

) и наклоняется (0

– 45

). Через ремённую передачу передаётся вра-

щение от пильного диска к подрезному. К защитному кожуху пильного диска 6

подсоединяется гофрированный шланг для отвода стружки и пыли. Сверху к ос-

нованию крепится основной стол 5. К правому торцу основного стола крепятся

последовательно дополнительные столы 8 и 10. Слева к основанию на направ-

ляющих установлен подвижный стол 4

с кареткой 2. На дополнительных и под-

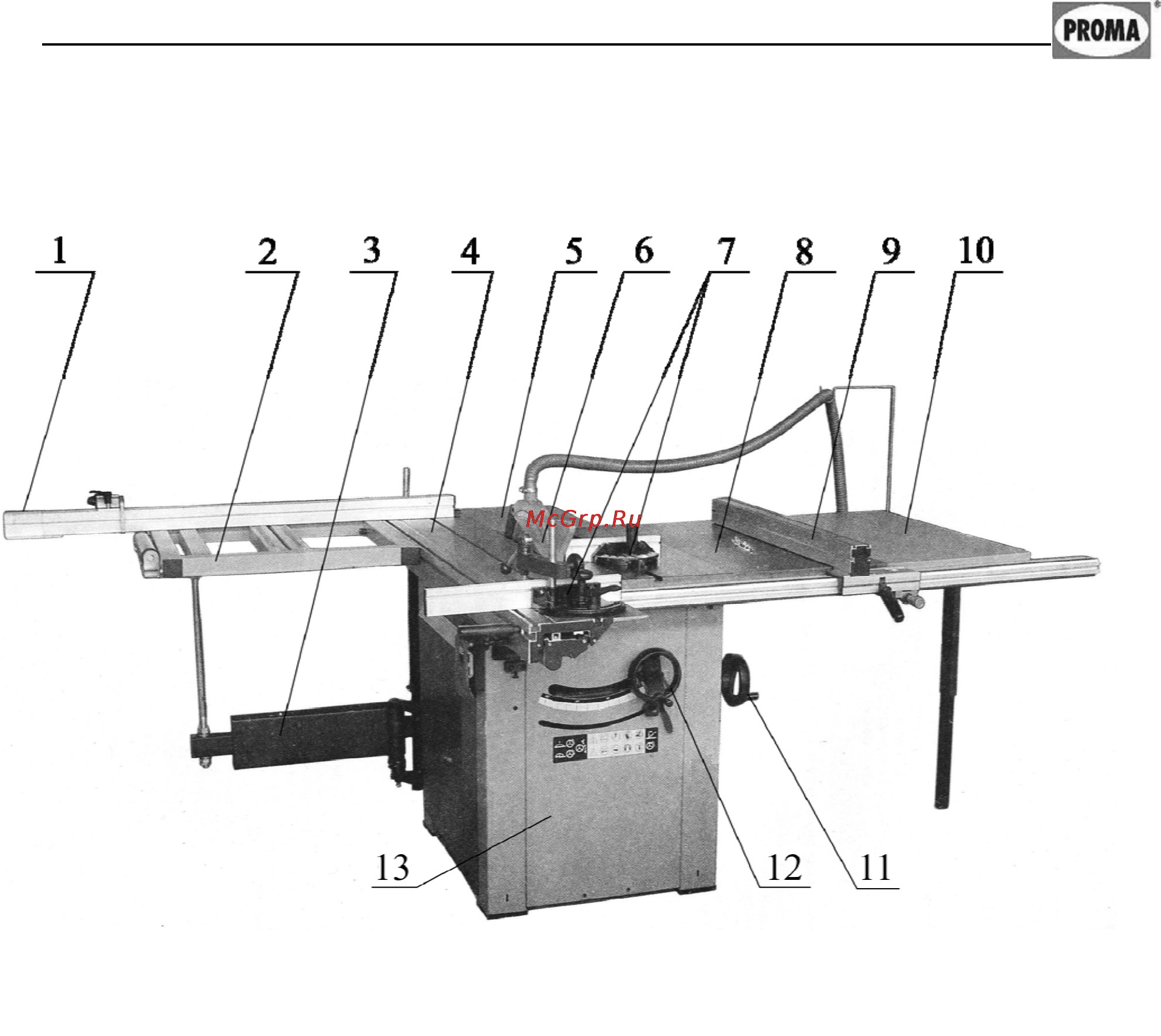

Рисунок 2.
