3

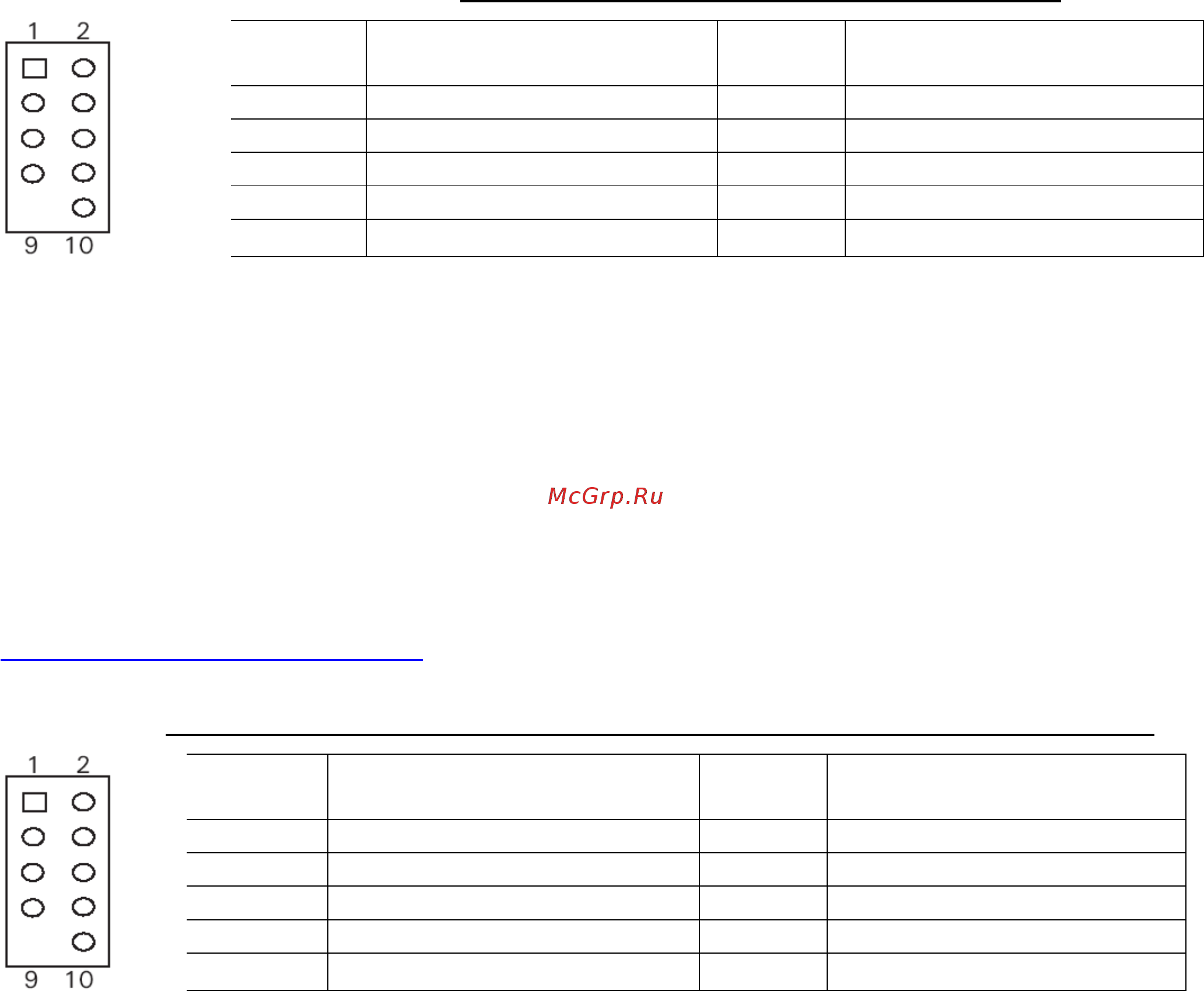

Схема расположения контактов разъема USB
Контакт
Наименование сигнала
Контакт
Наименование сигнала
1
Питание USB 1
2
Питание USB 2
3
Отрицательный сигнал 1
4
Отрицательный сигнал 2
5
Положительный сигнал 1
6
Положительный сигнал 2
7
Заземляющий сигнал 1
8
Заземляющий сигнал 2
9 Ключ (без соединения) 10 Пустой сигнал
Подсоединение устройств к порту IEEE 1394 (FireWire®, i.Link®)
Вы найдете отдельный 10-жильный кабель, подсоединенный к переднему разъему IEEE 1394. У
него стандартный штекер Intel
®
, устроенный таким образом, что его нельзя случайно перевернуть
при подключении к соответствующему стандартному разъему Intel
®
на материнской плате.
Подсоедините 10-контактный штекер к разъему материнской платы, таким образом, чтобы
закрытое отверстие находилось напротив отсутствующего штырька.
Примечание: Пожалуйста, проверьте в руководстве к материнской плате схему расположения
контактов вашего разъема IEEE 1394 и убедитесь, что она совпадает со следующей таблицей.
Если вы собираетесь подсоединить к переднему порту FireWire дополнительную карту IEEE 1394,
поставляемую вместе с разъемом IEEE 1394 внешнего типа, то вам нужен внутренний адаптер
FireWire. Чтобы заказать адаптер, посетите наш Интернет-магазин на сайте
http://www.antec.com/StoreFront.bok и найдите деталь с номером 30031. Этот адаптер позволит
вам подсоединять к порту IEEE 1394 разъемы внешнего типа.
Схема расположения контактов на разъеме IEEE 1394 на передней панели
Контакт
Наименование сигнала
Контакт
Наименование сигнала
1
TPA+
2
TPA-
3
Заземляющий сигнал
4
Заземляющий сигнал
5
TPB+
6
TPB-
7
+12 В (С предохранителем)
8
+12 В (С предохранителем)
9 Ключ (без соединения) 10 Пустой сигнал
Подсоединение устройств к порту eSATA
Разъем eSATA вы найдете на кабеле, подсоединенном к переднему порту. Этот внутренний
разъем eSATA выполнен таким образом, что его можно подсоединять к стандартному разъему
SATA на вашей материнской плате.
Подсоединение аудиопортов (AC’97 и HDA)
Имеется 10-контактный стандартный штекер Intel
®
AC’ 97 и 10-контактный штекер Intel
®
HDA
(аудио-разъем высокого разрешения). Вы можете подключить любой из них к материнской плате
в зависимости от ее характеристик. См. следующие инструкции:
