7
Примечание: Минимальное напряжение, необходимое для приведения в действие типичного
вентилятора TriCool™ составляет 5 В. Если выполняется подсоединение вентилятора(ов) к
устройству управления вентиляторами или к разъёму Fan-Only (только вентилятор), который есть
на некоторых блоках питания Antec, рекомендуется установить переключатель скорости
вентилятора на значение High (высокая). Устройство управления вентиляторами регулирует
скорость вентилятора с помощью изменения напряжения, значение
которого начинается с уровня
4,5 - 5 В. Подсоединение к устройству управления вентилятора TriCool™, установленного на
скорость Medium или Low (средняя или низкая), может привести к тому, что вентилятор не будет
запускаться, поскольку напряжение, уже сниженное устройством управления, будет
дополнительно снижаться схемой TriCool™ до значения ниже 5 В.
Дополнительный
вентилятор 120 мм для графических карт

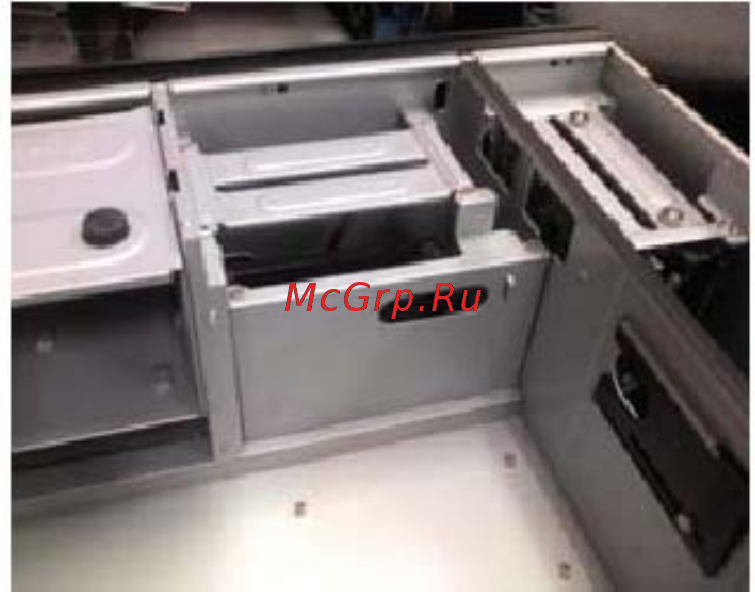

Корпус Fusion Remote Max поставляется со скобой
вентилятора 120 мм со встроенным держателем длинных
карт PCI. Выньте скобу дисковода жестких дисков и
металлический элемент, разделяющий отделение жестких
дисков, как показано на фотографии. Вставьте вентилятор
120 мм в скобу и, как показано на фотографии, установите
скобу со вставленным в нее вентилятором
в корпус. Этот
вентилятор будет пропускать воздух через графические
карты (см. рис. 3).
Рис. 3
Нижние воздушные всасывающие каналы
В нижней части корпуса прямо под отделением дисковода жестких дисков и отделением блока
питания есть всасывающие воздушные каналы. Охлажденный воздух проходит по этим каналам,
обдувает со всех сторон жесткие диски, а затем втекает в отделение материнской платы и
вытягивается двумя вентиляторами TriCool™, 120 мм и 140 мм.
Примечание: Не ставьте корпус Fusion Remote на мягкую поверхность или поверх чего-либо, что
может блокировать нижние воздушные каналы.
Верхние воздушные всасывающие каналы
На верхней панели над гнездом для карты расширения PCI есть воздушные каналы.
Охлажденный воздух проходит по этим каналам в отделение материнской платы и охлаждает
видеокарту
.
Примечание: Не ставьте сверху на корпус Fusion Remote ничего такого, что может блокировать
верхние воздушные каналы.
Задние воздушные всасывающие каналы
Прямо над задней панелью ввода-вывода и на крышках гнезд для плат расширения PCI есть
воздушные каналы. Они приносят охлажденный воздух к процессору и видеокарте.
Воздухонаправляющее устройство процессора
Между задним вентилятором 120 мм и задними всасывающими воздушными каналами имеется
воздухонаправляющее устройство. Это важная часть дизайна вентиляции этого корпуса.
Отрегулируйте воздухонаправляющее устройство процессора путем добавления или удаления
секций, так чтобы оно наилучшим образом подходило к различным позициям материнской платы
в процессоре. Это усилит прохождение охлажденного воздуха из окружающей среды через
задние
всасывающие каналы к графическим картам и процессору для усиления охлаждения этих
компонентов.
Воздушный всасывающий канал блока питания
Блоки питания с вентиляторами 120 мм или еще более крупными вентиляторами могут подавать
воздух непосредственно из окружающей корпус среды через воздушные каналы на левую
сторону.
