3. Совместите системную плату с отверстиями для стоек. Определите, какие отверстия
оказались совмещенными, и запомните, где они находятся. Не у всех системных плат
отверстия совпадут со всеми имеющимися отверстиями; это нормально, и это не отразится на
функциональных возможностях платы. Некоторые стойки могут быть уже вставлены для
вашего удобства.
4. Приподнимите и выньте
вашу материнскую плату.
5. Вкрутите латунные стойки в те отверстия с резьбой, которые совмещаются с вашей
материнской платой.
6. Поместите материнскую плату на латунные стойки. Вкрутите материнскую плату в стойки с
помощью имеющихся в комплекте винтов с крестообразным шлицем.
7. Ваша материнская плата установлена.

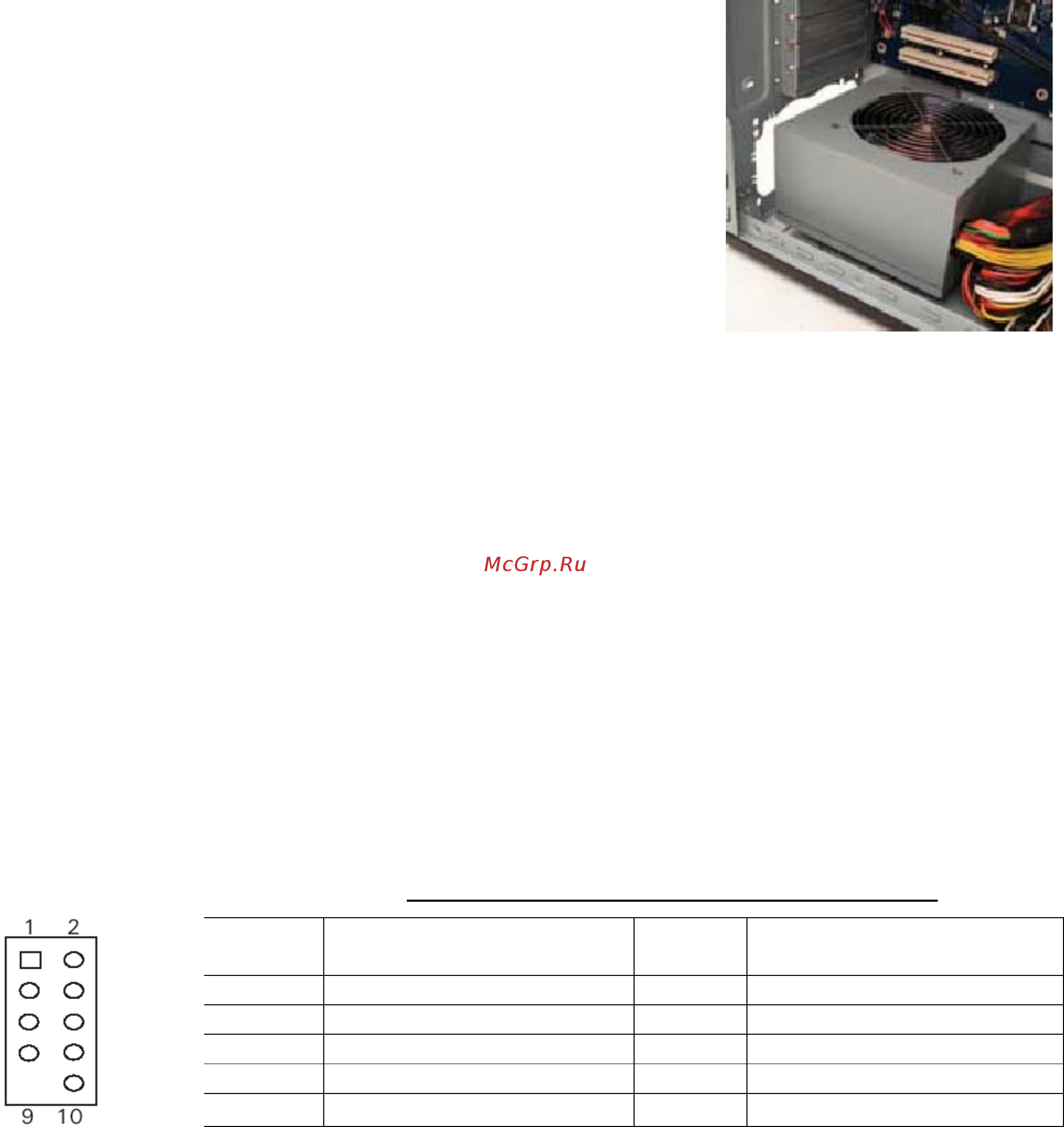

Установка блока питания
1. Поставьте корпус вертикально, поместите блок питания в
нижнюю часть корпуса.
Примечание: Блоки питания, у которых вентиляторы
расположены внизу, нужно устанавливать в корпусе так, чтобы
вентилятор был направлен вверх. В корпусе «Three Hundred»
предусмотрены монтажные отверстия для блоков питания со
стандартными крепежными элементами, которые в соответствии
со схемой следует располагать снизу вверх или
сверху вниз.
2. Подтолкните блок питания в заднюю часть корпуса и
совместите их монтажные отверстия.
3. Прилагаемыми винтами прикрепите корпус к блоку питания.
Подсоединение портов и светодиодов
Примечание: Для получения информации о специфических штыревых выходах или о
расположении разъемов на лицевой панели см. руководство к материнской плате.
1. Подсоедините переключатель перезагрузки (маркировка RESET SW) к разъему RST на
материнской плате. Полярность для переключателей (порядок подключения положительных и
отрицательных проводов) не имеет значения.
2. Включатель-выключатель питания (маркировка POWER SW) подсоединяется к разъему PWR
на материнской плате.
3. Подсоедините разъем питания светодиода (маркировка Power LED) к разъему Power LED на
материнской плате. У светодиодных индикаторов цветные провода положительные (+). Чёрные и
белые провода отрицательные (-). Если при включённой системе светодиодный индикатор не
загорается, попробуйте поменять провода местами. Более подробную информацию о
подключении светодиодных индикаторов к системной плате см. в описании системной платы.
4. Светодиод-индикатор активности жесткого диска (маркировка HDD LED) подсоединяется к
разъему активности жесткого диска на вашей материнской плате или на карте RAID.
Подсоединение устройств к портам USB
Примечание: См. в руководстве к материнской плате схему расположения контактов
разъема USB. Убедитесь, что она соответствует приведенной ниже таблице.
Схема расположения контактов разъема USB
Контакт
Наименование сигнала
Контакт
Наименование сигнала
1
Питание USB 1
2
Питание USB 2
3
Отрицательный сигнал 1
4
Отрицательный сигнал 2
5
Положительный сигнал 1
6
Положительный сигнал 2
7
Заземляющий сигнал 1
8
Заземляющий сигнал 2
9 Ключ (без соединения) 10 Пустой сигнал
