Подсоединение аудиопортов (AC’97 и HDA)
Имеется 10-контактный стандартный штекер Intel
®
AC’ 97 и 10-контактный штекер Intel
®
HDA
(аудио-разъем высокого разрешения). Вы можете подключить любой из них к материнской плате
в зависимости от ее характеристик, но не оба одновременно.

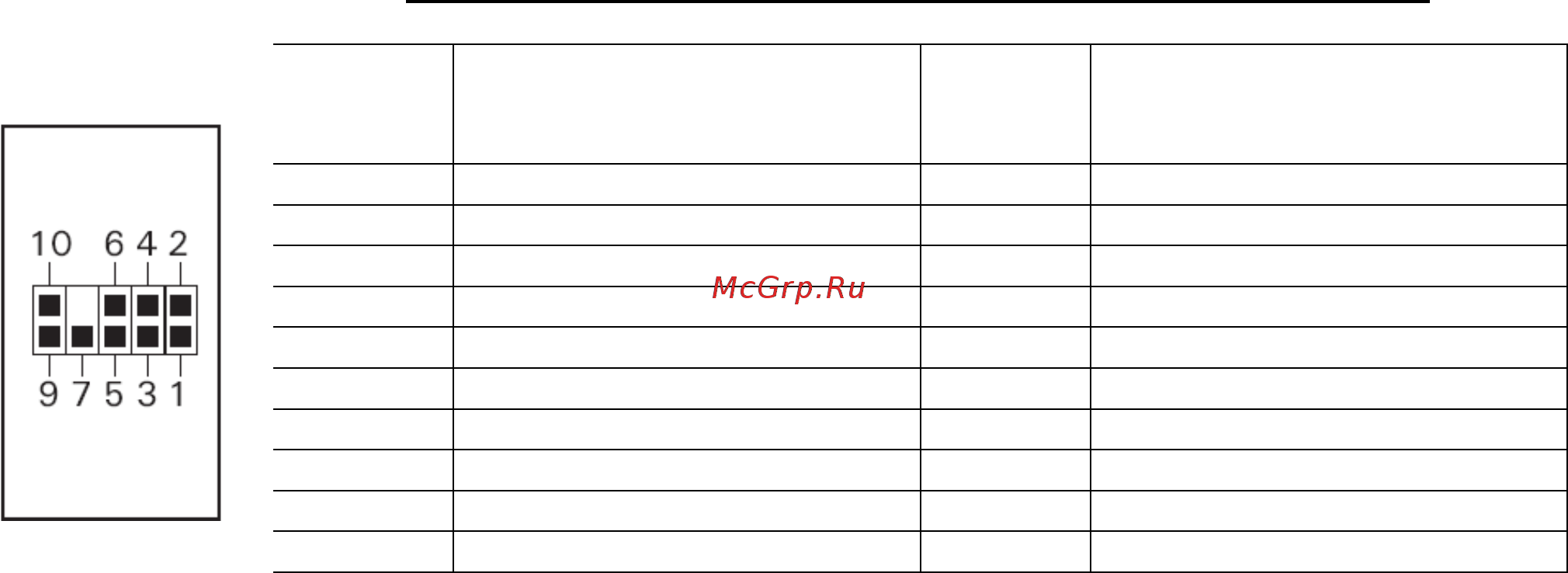

Расположение контактов для аудиопортов (HAD и AC’97)
Установите внешние аудио-разъемы от вашей материнской платы или звуковой карты.
Расположение выходных контактов см. в руководстве к материнской плате или звуковой
карте.
Схема расположения контактов для аудиопортов (HAD и AC’97)
Контакт
Наименования сигналов
(HDA)
Контакт
Наименования сигналов
(AC’97)
1 MIC2 L 1 MIC In
2 AGND 2 GND
3 MIC2 R 3 MIC Power
4 AVCC 4 NC
5 FRO-R 5 Line Out (R)
6 MIC2_JD 6 Line Out (R)
7 F_IO_SEN 7 NC
8 Key (нет контакта) 8 Key (нет контакта)
9 FRO-L 9 Line Out (L)
10 LINE2_JD 10 Line Out (L)
УСТАНОВКА ВНЕШНЕГО ДИСКОВОДА 5,25”
1. Снимите обе боковые панели и лицевую панель в соответствии с инструкциями,
приведенными в разделе «Установка».
2. Снимите с лицевой панели металлическую пластину, закрывающую отсек дисковода.
3. С передней стороны корпуса вставьте устройство 5.25” в отсек дисковода.
4. Закрепите дисковод с помощью прилагаемых винтов.
5. Подсоедините к устройству 5.25” соответствующие разъемы: разъём
питания и
изоляционный разъем от блока питания и материнской платы.
6. Соответствующим образом установите и остальные устройства.
Установка дисковода жестких дисков 3.5”
1. Снимите обе боковые панели и лицевую панель в соответствии с инструкциями,
приведенными в разделе «Установка».
2. Спереди имеется две корзины для вентиляторов 120 мм. Каждая вентиляторная корзина
покрывает три отсека дисководов жестких дисков и крепится двумя винтами с накатной
головкой.
3. Выкрутите эти два винта с накатной головкой. Откройте вентиляторную корзину и
слегка
приподнимите, чтобы вынуть ее. Всего в ней можно установить до шести дисководов
жестких дисков.
4. Верните жесткий диск обратно в его отсек на передней стороне корпуса.
5. Поставив дисковод на место, закрепите его с помощью винтов с накатной головкой,
имеющихся в комплекте поставки корпуса.
6. Подсоедините к устройству 3.5” соответствующие разъемы питания
и интерфейса от блока
питания и материнской платы.
7. Если потребуется, повторите эту процедуру для дополнительных дисководов.
8. Верните передние вентиляторные корзины обратно в корпус. Если вы планируете
установить в корзины дополнительные вентиляторы 120 мм, вам следует сделать это
сейчас. См. информацию об установке вентиляторов в разделе «Охлаждение».
