3 ПОРЯДОК УСТАНОВКИ
3.1 Место установки
3.1.1 Аппарат необходимо устанавливать на кухнях или других нежилых
отапливаемых помещениях в соответствии с проектом газификации и СНиП 42-01-
2002.
3.1.2 Объем помещения, где устанавливается водонагреватель, должен быть не
менее 8 м
3
.
3.1.3 При работе аппарата происходит сжигание кислорода в помещении. Поэтому
оно должно иметь окно с форточкой (открывающейся фрамугой) для постоянного
притока свежего воздуха во время работы водонагревателя.
3.1.4 Водонагреватель необходимо подсоединять к дымоходу с хорошей тягой и
как можно ближе к дымоходу (требования к установке изложены в п. 3.6).

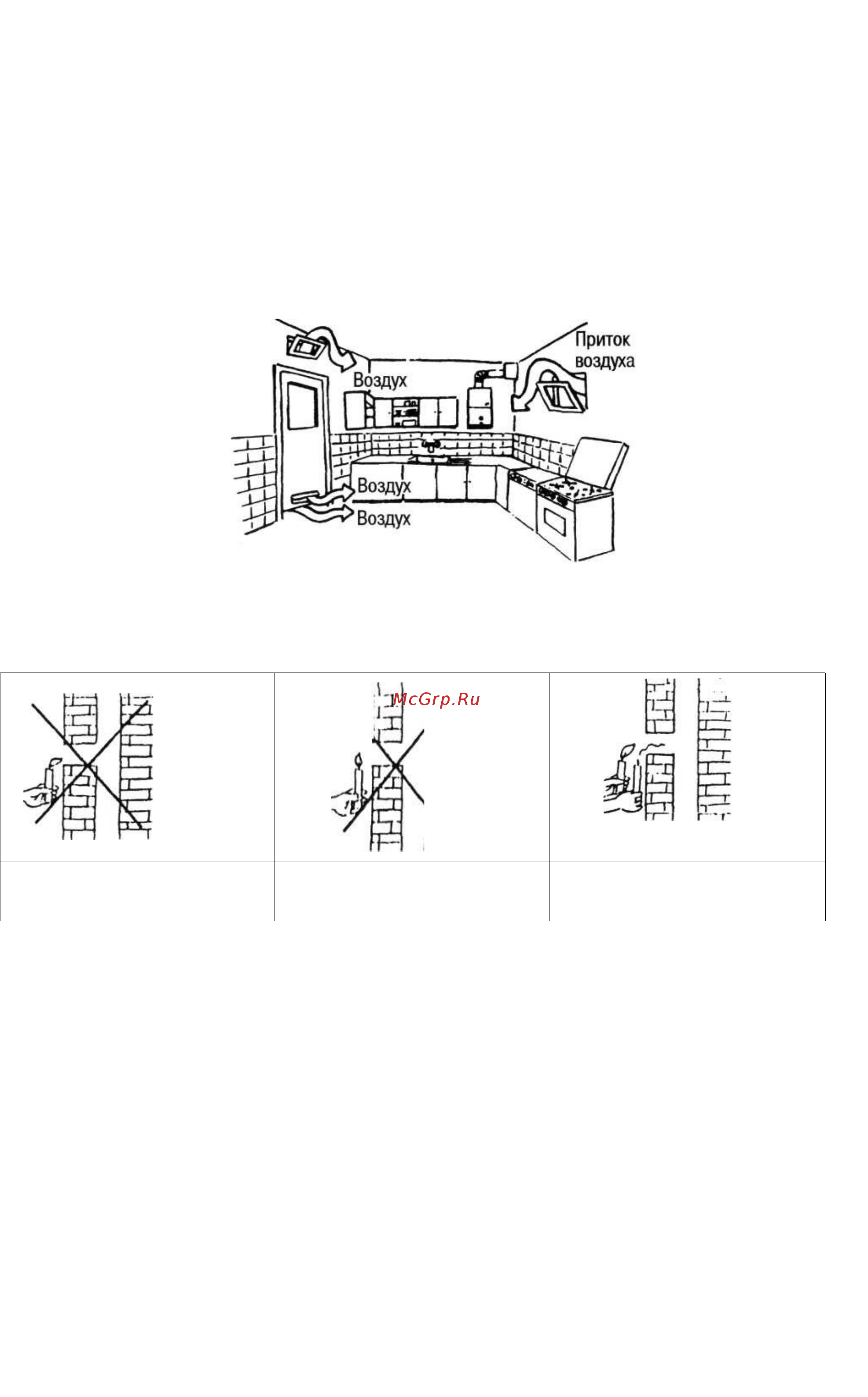

Один из доступных методов проверки наличия тяги в дымоходе показан на рисунке.
пламя свечи
не
отклоняется
пламя свечи
отклоняется
пламя свечи гаснет
Нет тяги
(Не используйте аппарат)
Недостаточная тяга
(Не используйте аппарат)
Хорошая тяга
(аппарат можно использовать)
3.1.5 Запрещается устанавливать аппарат над источником тепла или открытого
пламени (например, над газовой плитой, электрическими нагревательными
приборами).
3.2 Монтаж аппарата
3.2.1 Перед установкой аппарата необходимо получить разрешение компетентной
организации газовой службы.
3.2.2 Монтаж аппарата должен производиться эксплуатационной организацией
газового хозяйства или другими организациями, имеющими лицензию на данный вид
деятельности.
3.2.3 Установленный аппарат обязательно должен быть зарегистрирован службой
газового хозяйства.
3.2.4 Устанавливать аппарат необходимо на несгораемых стенах (кирпичные,
бетонные, облицованные керамической плиткой).
3.2.5 Запрещается установка аппарата на деревянной стене (перегородке).
12
