2
2. Выньте винты из правой панели корпуса.
3. На боковой панели есть две петли. Взявшись за них, выдвиньте панели вперед из корпуса
и снимите их.
4. Внутри корпуса вы увидите блок питания, провода с маркированными разъемами (LED и
т.д.), установленную заглушку панели разъемов и сетевой шнур.
Установка материнской платы
Данное руководство не содержит инструкций по установке процессора, оперативной памяти и
плат расширения. См. руководство к материнской плате для получения инструкций по установке,
и устранению неисправностей.
1. Положите корпус открытой стороной наверх. Должны быть видны дисковые корзины и блок
питания.
2. Проверьте, что заглушка панели разъемов подходит к материнской плате. Если заглушка,
поставляемая с корпусом, не подходит, свяжитесь с поставщиком материнской платы
относительно необходимой заглушки панели разъемов.
3. Совместите материнскую плату с отверстиями для стоек и определите, какие
отверстия
совмещены; запомните, где они находятся. Не все материнские платы совпадут со всеми
имеющимися винтовыми отверстиями, это не повлияет на работу.
4. Приподняв, снимите материнскую плату.
5. Вкрутите латунные стойки в те отверстия с резьбой, которые совмещаются с материнской
платой. Не затягивайте стойки слишком сильно. Некоторые стойки могут быть уже вставлены
для
вашего удобства.
6. Поместите материнскую плату на латунные стойки.
7. Привинтите материнскую плату к латунным стойкам имеющимися винтами с крестообразным
шлицем.
8. Материнская плата установлена.
Подключение питания и светодиодных индикаторов
Этот блок питания соответствует стандарту версии 2.2. формата ATX + 12 В. Если
соответствующий ему разъем на материнской плате является 20-контактным, снимите секцию из
4-х штырьков с 24-контактного разъема питания (см. рис. 1 и 2). Прежде, чем подсоединять блок
питания к любому из устройств, изучите соответствующие руководства для пользователя к
материнской плате и другим периферийным устройствам.
1. Подключите главный 24-контактный штекер от блока питания и 4-контактный штекер +12 В
к материнской плате. Если в вашей материнской плате используется 20-контактный
разъем, отсоедините секцию с 4-мя контактами от 24-контактного кабеля (см. рис. 1 и 2).
Примечание: Отделяемая 4-контактная часть
кабеля не может использоваться вместо 4-
контактного разъема питания + 12 В.
2. Подсоедините переключатель перезагрузки
(обозначаемый RESET SW) к разъему RST на
материнской плате. Полярность (положительный
полюс или отрицательный) для переключателей не
имеет значения.

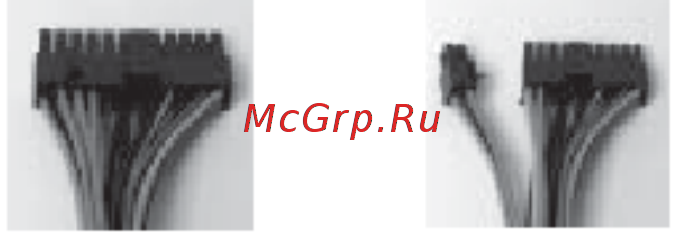

Рис. 1
Для материнских
плат с 24
контактами
Рис. 2
Для материнских
плат с 20
контактами
3. Выключатель питания (обозначенный “POWER SW”) подключается к разъему “PWR” на
материнской плате.
4. Разъем светодиода питания (обозначенный “POWER LED”) расположен за разъемом
перезагрузки. У светодиодных индикаторов цветные провода положительные (+). Чёрные и
белые провода отрицательные (-). Если при включённой системе светодиодный индикатор
не загорается, попробуйте поменять провода местами. Более подробную информацию о
подключении светодиодных индикаторов к системной плате см. в описании системной
платы.
5. Разъем светодиода-индикатора активности дисковода жесткого диска (обозначенный HDD
LED) подсоединяется к разъему IDE.
Подключение USB-портов
