Отдельный 10-жильный кабель подсоединен к передним USB-портам. У него стандартный штекер

Intel

, устроенный таким образом, что его нельзя случайно перевернуть при подключении к

соответствующему стандартному разъему Intel

на материнской плате. Подсоедините 10-

контактный штекер к разъему материнской платы, таким образом, чтобы закрытое отверстие

пришлось напротив отсутствующего штырька.

Примечание: См. в руководстве к материнской плате схему расположения контактов разъема

USB. Убедитесь, что она соответствует таблице, приведенной ниже.

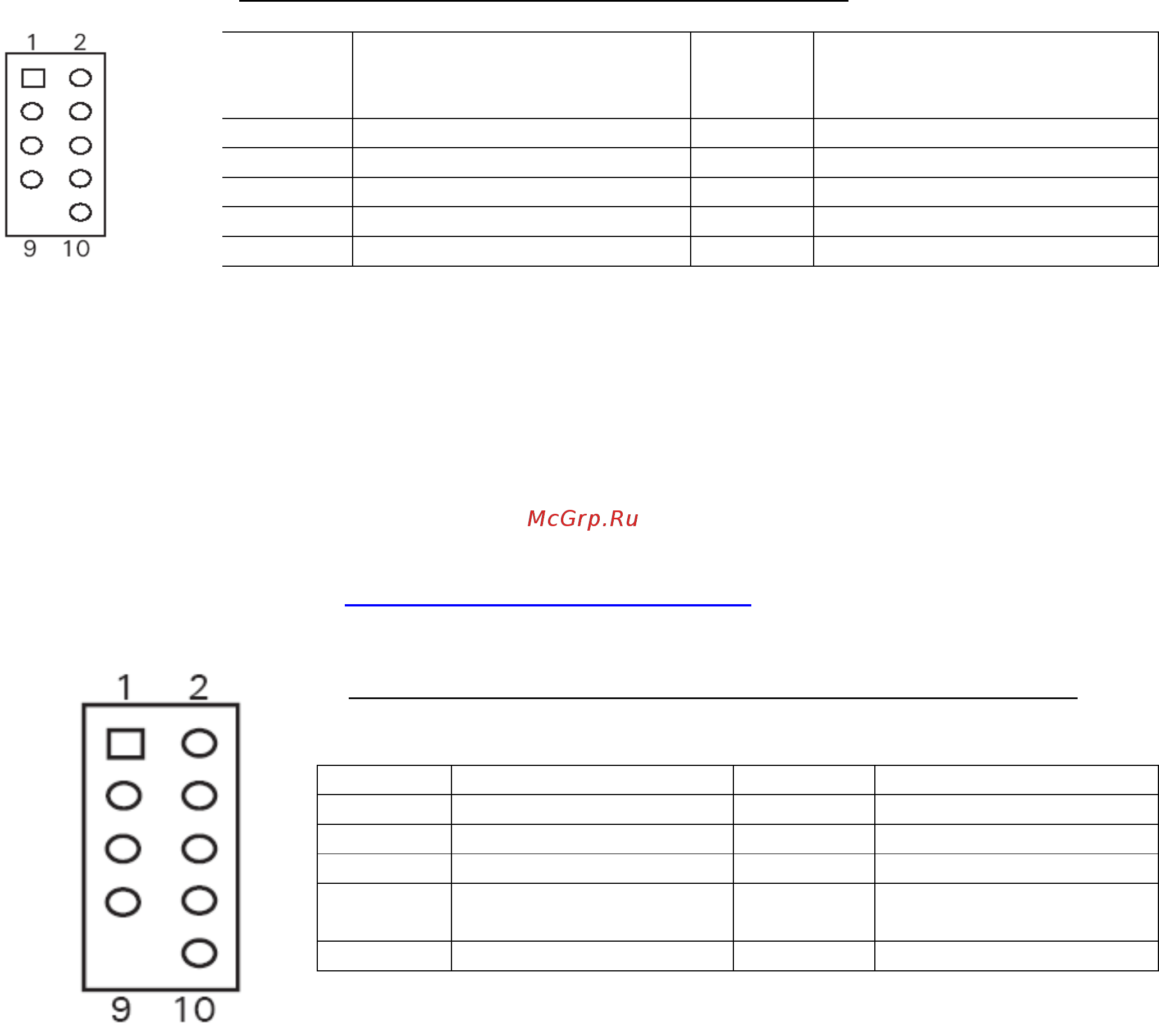

Расположение USB-контактов на материнской плате

Контакт

Наименование сигнала

Контакт

Наименование сигнала

1 USB Питание 1 2 USB Питание 2

3 Отрицательный сигнал 1 4 Отрицательный сигнал 2

5 Положительный сигнал 1 6 Положительный сигнал 2

7 Заземление 1 8 Заземление 2

9 Ключ (нет соединения) 10 Пустой контакт

Подключение порта IEEE 1394 (FireWire®, i.Link®)

Вы найдете отдельный 10-жильный кабель, подсоединенный к переднему разъему IEEE 1394. Это

стандартный штекер Intel

, устроенный таким образом, что его нельзя случайно перевернуть при

подключении к соответствующему стандартному разъему Intel

на материнской плате.

Подсоедините 10-контактный штекер к разъему материнской платы, таким образом, чтобы

закрытое отверстие находилось напротив отсутствующего штырька.

Примечание: Сверьтесь с руководством к вашей материнской плате на предмет расположения

контактов колодки IEEE 1394. Убедитесь, что они совпадают с приведенной ниже таблицей. Если

вы планируете подключить передний порт FireWire к дополнительной карте IEEE 1394,

поставляемой

вместе с разъемом IEEE 1394 внешнего типа, зайдите в Интернет-магазин

компании “Antec” по адресу http://www.antec.com/StoreFront.bok

и найдите деталь номер 30031.

Этот адаптер позволит вам подключить передний порт IEEE 1394 к разъему внешнего типа.

Назначение контактов разъема IEEE 1394 на передней панели

Подключение аудио-портов (АС’ 97 и HDA)

Имеется 10-контактный стандартный штекер Intel

AC’ 97 и 10-контактный штекер Intel

HDA

(аудио-разъем высокого разрешения). Вы можете подключить любой из них к материнской плате

в зависимости от ее характеристик.

Примечание: Пожалуйста, сверьтесь с руководством к вашей материнской плате на предмет

расположения контактов на аудио разъеме и убедитесь, что оно соответствует следующей

таблице. Даже если ваша система поддерживает оба аудио стандарта, вы

можете подсоединить

только один разъем, но не оба.

Контакт Названия сигналов Контакт Названия сигналов

1 ТРА + 2 ТРА -

3 Земля 4 Земля

5 ТРВ + 6 ТРВ -

7 + 12 В (с

предохранителем)

8 + 12 В (с

предохранителем)

9 Ключ (нет контакта) 10 Земля
