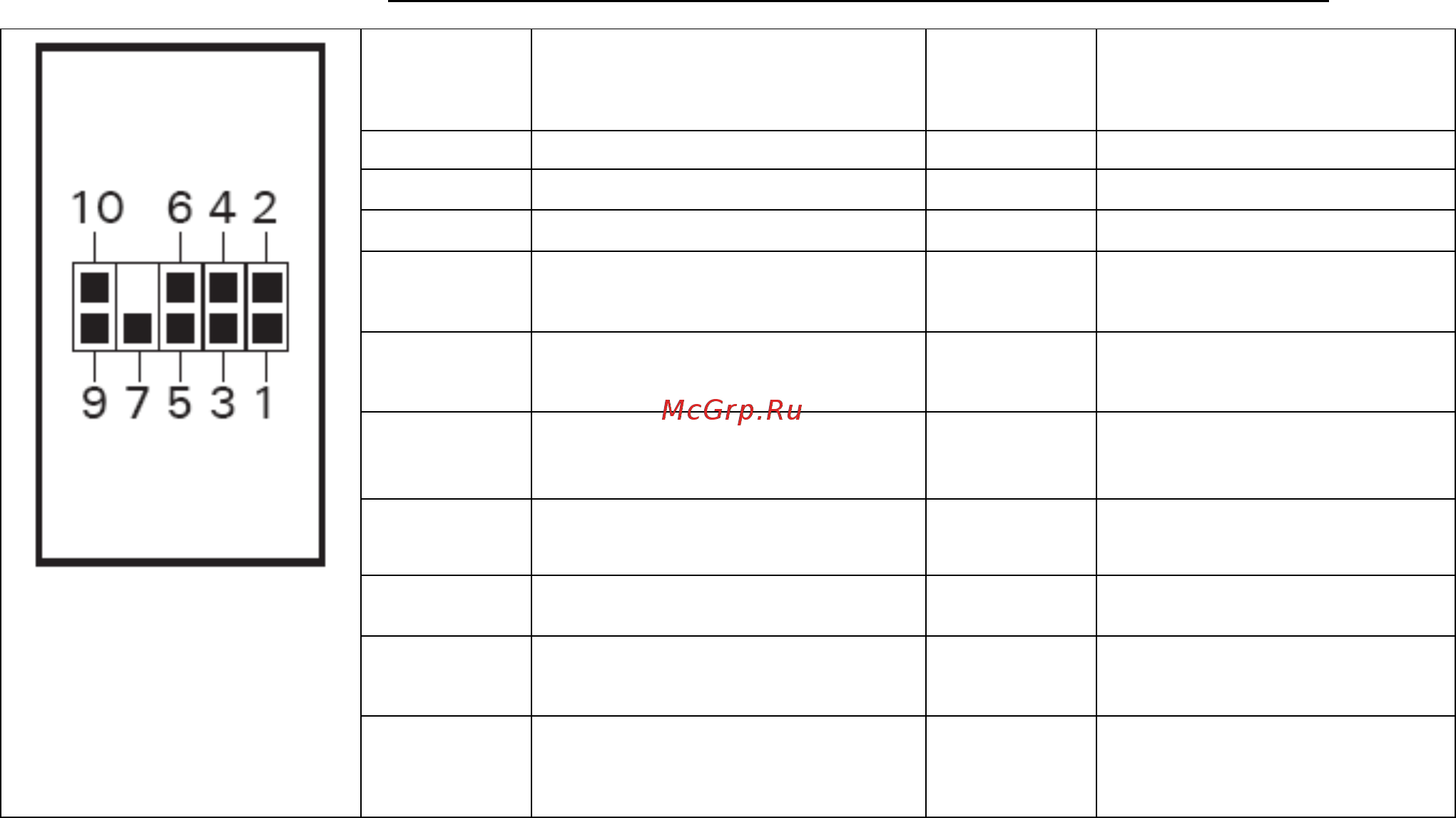

Схема расположения контактов для аудиопортов (HAD и AC’97)
Установите внешние аудио-разъемы от вашей материнской платы или звуковой карты.
Расположение выходных контактов см. в руководстве к материнской плате или звуковой карте.
Установка устройства 3.5”:
Внутри самого нижнего отсека для накопителей жестких дисков есть адаптер отсека накопителей
жестких дисков, переходник между 5.25” и 3.5”. Воспользуйтесь этим адаптером для установки
накопителя гибких магнитных дисков или другого внешнего устройства 3.5”.
1. На лицевой панели снимите крышку с самого нижнего отсека дисковода 5.25”; в нее
вставлена крышка отсека дисковода 3.5”.
2. Снимите с отсека крышку
3.5”.
3. Выньте два винта, которые крепят адаптер к отсеку дисковода и выдвиньте адаптер из
отсека через лицевую панель корпуса.
4. Установите в адаптер накопитель гибких магнитных дисков или другое внешнее
устройство.
5. Вдвиньте адаптер обратно в корпус и закрепите его.
6. Найдите тонкий 4-контактный кабель, идущий от блока питания, и подсоедините его
к 4-
штырьковому разъему на этом устройстве.
7. Верните крышку отсека дисководов обратно в лицевую панель.
Под отсеками для внешних накопителей жестких дисков 5.25” есть дисковая корзина. Внутри
корзины находится пять отсеков для накопителей жестких дисков. Каждый из них доставляется с
отдельным лотком для дисководов с мягкими силиконовыми уплотнителями для изоляции и
гашения шума работы накопителя жестких дисков.
1. Выньте два винта с накатной головкой из дисковой корзины. Выдвиньте дисковую корзину
из корпуса.
2. Выдвиньте дисковую корзину из корпуса.
3. Сожмите металлические зажимы, имеющиеся на каждой стороне лотка, и выдвиньте лоток
из корпуса.
4. Установите накопитель жестких дисков в лоток через нижние силиконовые уплотнители с
помощью специально предназначенных для этого винтов
.
Примечание: Не затягивайте винты слишком сильно. Если затянуть винты слишком сильно,
из-за этого уменьшится способность силиконовых уплотнителей гасить вибрацию и шум.
5. Вдвиньте лоток обратно в корпус и закрепите его.
6. При необходимости повторите ту же процедуру для других накопителей.
Контакт Назначение контакта
(HD AUDIO)
Контакт Назначение контакта
(AC’97 AUDIO)
1 Микрофон 2
–
левый 1 Микрофон
–
вход
2 Аналоговая земля 2 Земля
3 Микрофон 2 – правый 3 Питание микрофона
4
Аналоговое
напряжение питания
4
Сигнал подключения
к сети (NC)
5 Правый выход 5
Линейный выход
(правый)
6
С
игнал
автоопределения от
Мик
р
о
ф
она 2
6
Линейный выход
(правый)
7
Передний датчик
входа/выхода
7
Сигнал подключения
к сети (NC)
8 Ключ (нет контакта) 8 Ключ (нет контакта)
9 Левый выход 9
Линейный выход
(левый)
10
Сигнал
автоопределения от
линии 2
10
Линейный выход
(левый)
