5.4. Подключение электросети и защищаемого оборудования (700~3000 ВА)
В комплект всех моделей включены следующие входные и выходные кабели:
700 ВА, 1000 ВА, 1500 ВА, 2000 ВА: (опция) IEC 320 10 A (входной кабель)
Кабель 10 A (кабель для подключения оборудования, тип кабеля
в зависимости от выходных розеток ИБП)
3000 ВА: (опция) IEC 320 16 A (входной кабель)
Кабель 10 A (кабель для подключения оборудования, тип кабеля
в зависимости от выходных розеток ИБП)
При установке дополнительных аккумуляторных блоков их подсоединение выполняется, когда ИБП
отключен от электросети и от оборудования.
Подключите дополнительный аккумуляторный блок к ИБП с помощью кабеля, прилагаемого к
дополнительному аккумуляторному блоку. При установке более одного дополнительного аккумуляторного
блока подключите второй блок к первому блоку с помощью прилагаемого кабеля.
Следует иметь в виду, что при использовании дополнительных аккумуляторных блоков после включения
ИБП необходимо изменить значение параметра емкости внешних аккумуляторов (см. раздел 7.2).
Подключите входной кабель к ИБП и к сетевой розетке, оборудованной защитным заземлением. После
подключения к электросети автоматически выполняется зарядка аккумуляторов. ИБП можно
использовать, не дожидаясь окончания зарядки, однако при этом максимальное время резервного
питания будет меньшим. Поэтому перед подключением оборудования рекомендуется зарядить
аккумуляторы в течение 8 часов.
По завершении зарядки подключите оборудование к ИБП, см. пример на рис. 3.
Если на дисплее появляется сообщение “Site Wiring Fault” (Ошибка в электропроводке), поверните
входной разъем (power cord), чтобы изменить фазировку на входе ИБП, см. также раздел 7.4.
Не подключайте оборудование, суммарная потребляемая мощность которого превышает мощность ИБП
(например, фен для сушки волос, пылесос, электрочайник и пр.).
При использовании компьютера или системы сигнализации эти устройства подключаются в соответствии
с инструкциями, приведенными в главе 6 и 8 или в Руководстве соответствующего устройства. Для
подключения служат разъемы на задней панели ИБП.
На этом процедура установки завершена.

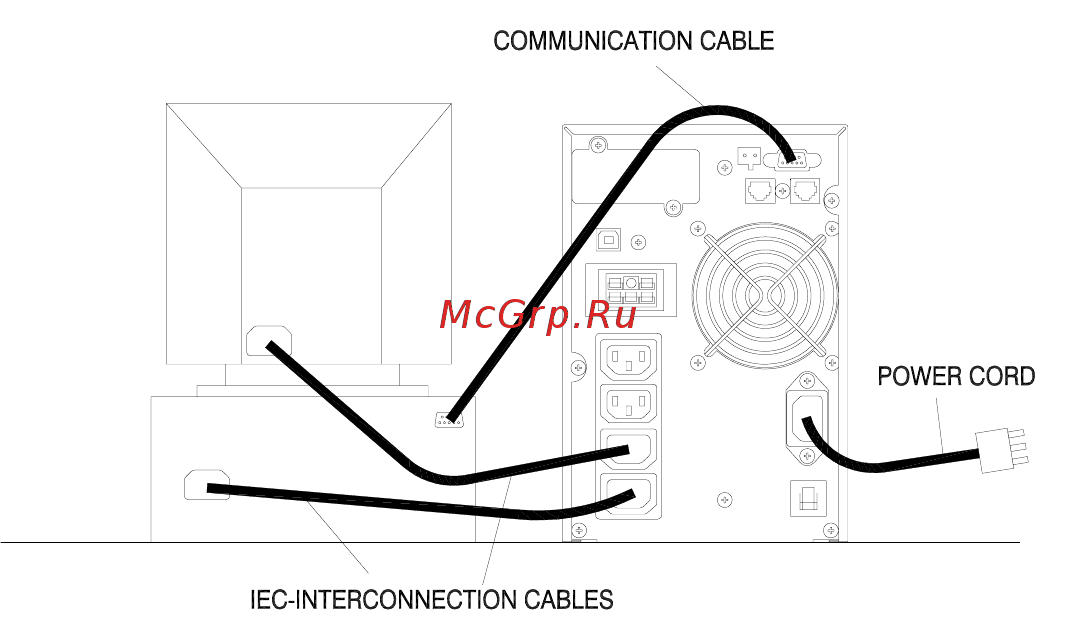

рис. 3. Пример подключения устройств Plug&Play
