Powercom Vanguard VGD-3000 [22/31] Внимание максимальное значение номинального напряжения 12в
![Powercom Vanguard VGD-1000 RM 1U [22/31] Внимание максимальное значение номинального напряжения 12в](/views2/1024125/page22/bg16.png)
6.2. Порт стандартного интерфейса RS-232
Для соединения через интерфейс RS-232 предназначен 9-контактный разъем D-sub (розетка). Передаваемые
данные содержат информацию об электросети, потребляемой мощности и самом ИБП.

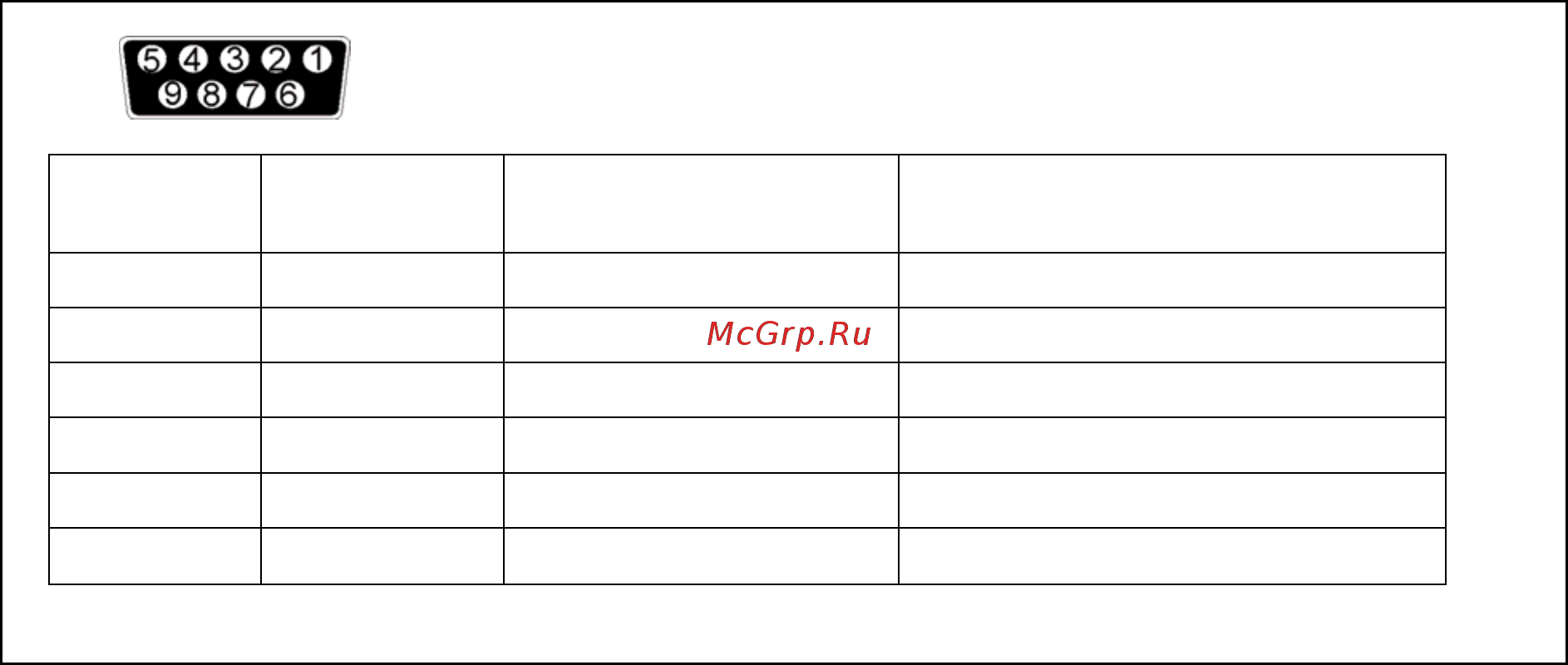

На рис. 4 приведены названия и функции контактов разъема интерфейса.
№ контакта
Название
сигнала
Направление
(со стороны ИБП)
Функции
2 TxD Выход TxD Выход
3 RxD Вход Вход RxD / «Выключить инвертор»
5 Common Общий Общий
6 CTS Выход Выход «Отказ сети»
8 DCD Выход Выход «Аккумуляторы разряжены»
9 RI Выход Питание 12В постоянного напряжения
Внимание! Максимальное значение номинального напряжения 12В
рис. 4.
6.3. Порт USB
Для подключения компьютера к ИБП можно использовать порт USB, расположенный на задней панели ИБП.
Порт USB нельзя использовать одновременно с последовательным портом.
Подключение осуществляется с помощью стандартного кабеля USB A-B. Если такой кабель не входит в комплект
устройства, и его необходимо приобрести дополнительно.
6.4. Порт аварийного отключения (EPO)
В ИБП предусмотрен порт аварийного отключения (EPO), который позволяет отключить подачу напряжения на
подключенное оборудование с помощью установленного пользователем в удаленном месте выключателя с
размыкающими контактами. Порт EPO немедленно отключает защищаемое оборудование без выполнения
стандартной процедуры завершения работы, инициируемой программным обеспечением управления питанием.
Для повторной подачи питания на выходные разъемы ИБП необходимо восстановить цепь порта EPO и вручную
запустить ИБП.
6.5. Устройство защиты от помех компьютерной сети (700~3000 BA)
Устройство защиты от помех компьютерной сети расположено на задней панели и содержит разъемы RJ-45
(10BaseT), обозначенные IN (Вход) и OUT (Выход). Подключите входной разъем оборудования к разъему IN, а
выходной разъем — к разъему OUT.
6.6. Сегменты выходных розеток (700~3000 BA)
Сегменты выходных розеток — это группы разъемов для подключения оборудования, которыми может управлять
программное обеспечение управления питанием для выполнения стандартных процедур запуска и завершения
работы оборудования. Например, при аварийном отключении сетевого напряжения часть оборудования остается
работать на резервном питании, а менее важное оборудование отключается. Это позволяет увеличить время
резервного питания наиболее важного оборудования. Подробную информацию можно найти в руководстве по
программному обеспечению управления питанием. Состояние всех сегментов выходных розеток выводится на
панель управления; предусмотрена также возможность изменения состояния сегментов. Однако обычно
управление сегментами осуществляется программным обеспечением управления ИБП. Во всех моделях
предусмотрено два сегмента выходных розеток (см. рисунок задней панели в разделе 5.3).
Copyright ©POWERCOM CO., Ltd 22
