Внешнее оборудование
63
о
в
a
l
д
а.
0
)

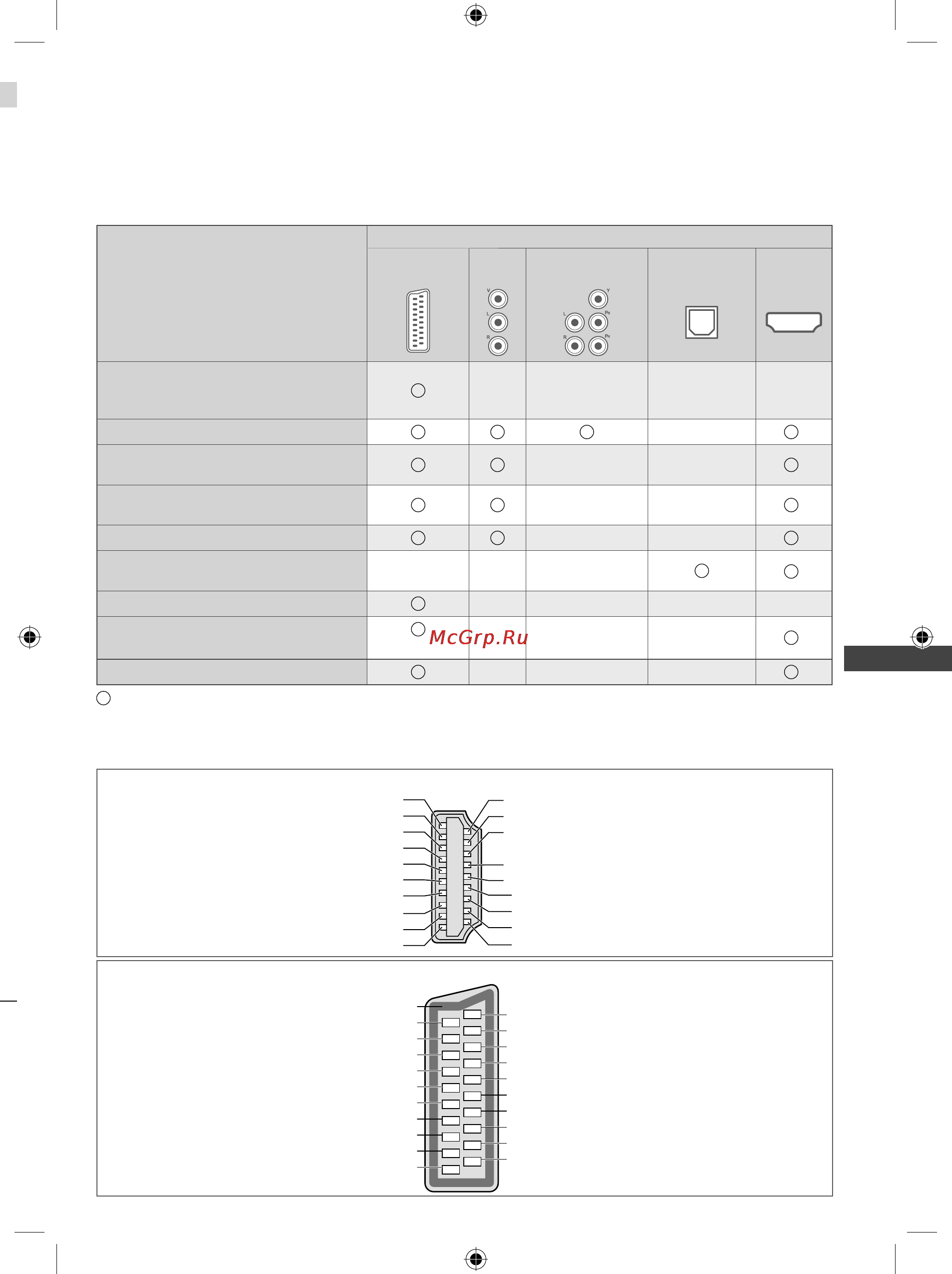

Внешнее оборудование
Эти схемы показывают наши рекомендации относительно подсоединения Вашего телевизора к
разнообразному оборудованию.
Относительно других соединений примите во внимание инструкции для каждого оборудования,
нижеприведенную таблицу и технические характеристики (стр. 74).
Типы оборудования, которое можно подсоединить к каждому разъему
Запись / воспроизведение
(оборудование)
Разъем
AV1 AV2 COMPONENT DIGITAL
AUDIO OUT
HDMI
1 - 3
Для записи / воспроизведения
видеокассет / DVD (ВКМ /
проигрыватель DVD)
Для просмотра DVD (DVD-плеер)
Для просмотра спутникового
телевещания (Спутниковый приемник)
1
Для просмотра изображений с
видеокамеры (Видеокамера)
Для игр (Игровая приставка)
Для использования усилителя с
акустической системой
2
Q-Link
VIERA Link
(с HDMI)
Прямая запись с телевизора
: Рекомендуемое подсоединение
1 : используйте HDMI1 для автоматического переключения входа.
2 : используйте HDMI2 для подключения усилителя. Данное соединение применяется при использовании
усилителя с функцией ARC (функция обратного аудиоканала).
Детектор “горячего” подключения 19
Заземление DDC/CEC 17
Сигнал SCL 15
Сигнал CEC 13
Экран тактовой частоты сигнала TMDS 11
Сигнал TMDS Data0− 9
Сигнал TMDS Data0+ 7
Экран сигнала TMDS Data1 5
Сигнал TMDS Data2− 3
Сигнал TMDS Data2+ 1
18 Питание +5 В
16 Сигнал SDA
14 HDMI1/3 : Зарезервирован
HDMI2 : ARC
12 Тактовая частота TMDS−
10 Тактовая частота TMDS+
8 Экран сигнала TMDS Data0
6 Сигнал TMDS Data1−
4 Сигнал TMDS Data1+
2 Экран сигнала TMDS Data2
Разъем HDMI
Разъем земля 21
CVBS выход (видео) 19
CVBS земля 17
Красный вход 15
Красный земля 13
Зеленый вход 11
Зеленый земля 9
Синий вход 7
Синий земля 5
Аудио выход (Л) 3
Аудио выход (П) 1
20 CVBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 --
10 Данные Q-Link
8 Состояние CVBS
6 Аудио вход (Л)
4 Аудио земля
2 Аудио вход (П)
Разъем AV1 SCART (RGB, VIDEO, Q-Link)
TX-LR32X5_RU.indd 63TX-LR32X5_RU.indd 63 2/10/2012 11:32:53 AM2/10/2012 11:32:53 AM
