Основные подсоединения
AUDIO IN
COMPONENT
AV2
RF INRF OUT
8
Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.

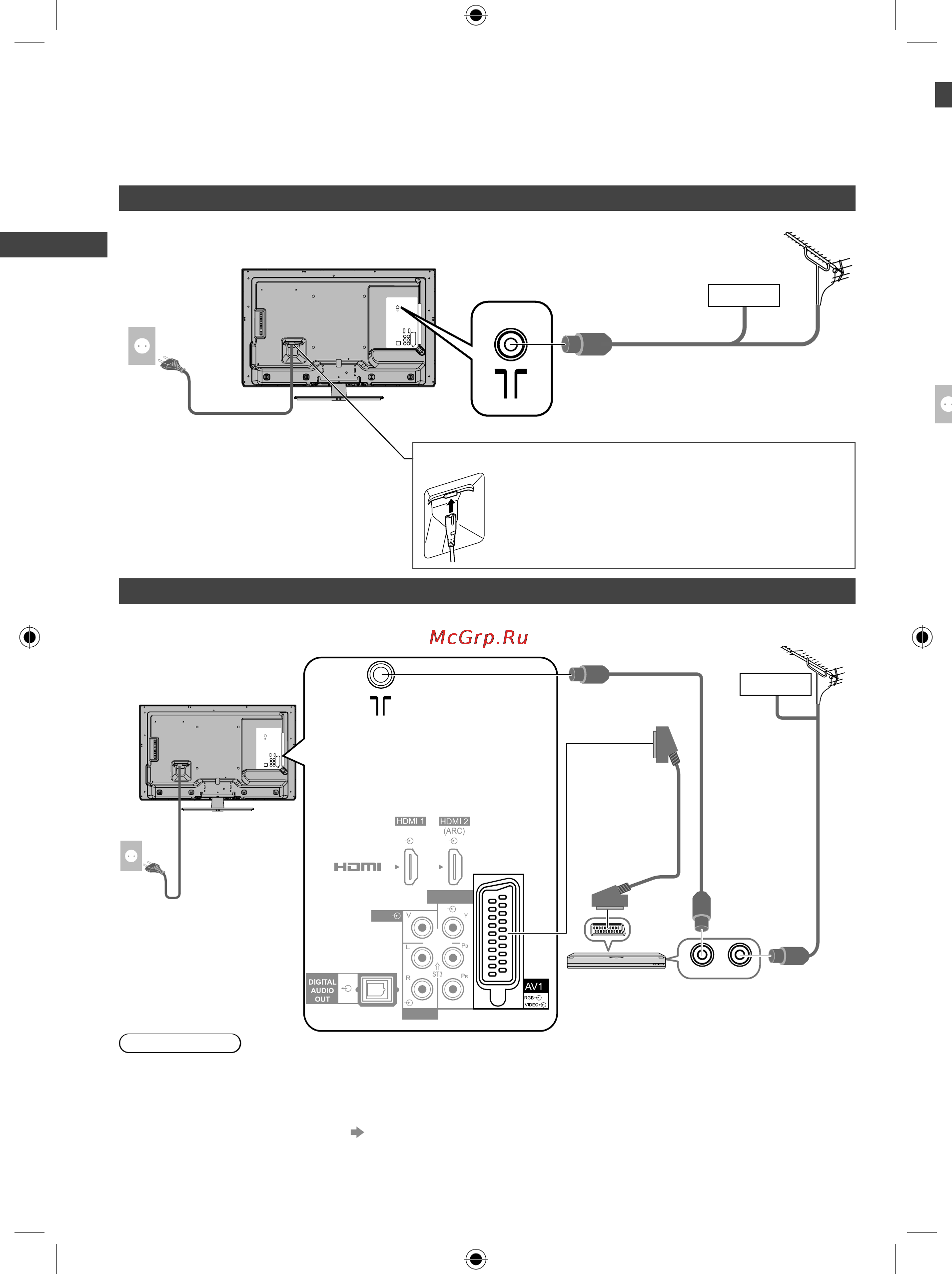

Пример 1: Подключение антенны и шнура питания
Примечание
●
Записывающее устройство DVD/видеомагнитофон, поддерживающие Q-Link, подсоедините к гнезду AV1
телевизора (стр. 54).
●
Для оборудования, совместимого с интерфейсом HDMI, возможно подсоединение к разъемам HDMI
(HDMI1 / HDMI2 / HDMI3), используя кабель HDMI (стр. 64).
●
Соединения Q-Link и VIERA Link
(стр. 54 - 56)
●
Прочитайте также, пожалуйста, руководство по эксплуатации подключаемого оборудования.
●
Следите за тем, чтобы телевизор находился как можно дальше от электронного оборудования
(видеооборудования и т.д.) или оборудования с инфракрасным датчиком. Иначе может возникнуть
искажение изображения/звука, или могут появиться проблемы в работе другого оборудования.
Задняя панель телевизора
Задняя панель
телевизора
Записывающее
устройство
DVD или
видеомагнитофон
Tолько телевизор
Телевизор, записывающее устройство DVD или видеомагнитофон
Те
л
Шнур питания
Шнур питания
Кабель RF
Кабель RF
Кабель RF
220–240 В
переменного
тока, 50 / 60 Гц
220–240 В
переменного тока,
50 / 60 Гц
Наземная
антенна
Наземная антенна
Полнопроводной
кабель SCART
Кабель
Пример 2: Подключение записывающего устройства DVD/видеомагнитофона
П
Кабель
■
Шнур питания
Надежно вставьте шнур питания (входит в комплект поставки).
●
Отключая шнур питания, всегда в первую очередь
вынимайте штепсельную вилку из сетевой
розетки.
■
DVB-C, DVB-T, аналоговые
22
0
пе
р
50
TX-LR32X5_RU.indd 8TX-LR32X5_RU.indd 8 2/10/2012 11:32:18 AM2/10/2012 11:32:18 AM
