POWERCOM Co., Ltd. Все права защищены.
Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
6
MC0
MC0
+
-
+
-
Входной
автомат
Реле Выпрямитель
Плавкие
вставки
Выключатель
балласта
Балластное
сопротивление
Батарейный
выключатель
Аккумуляторные
батареи
Инвертор
Статический
выключатель
инвертора
Электронный
байпас
Ручной
байпас
Выходной
автомат

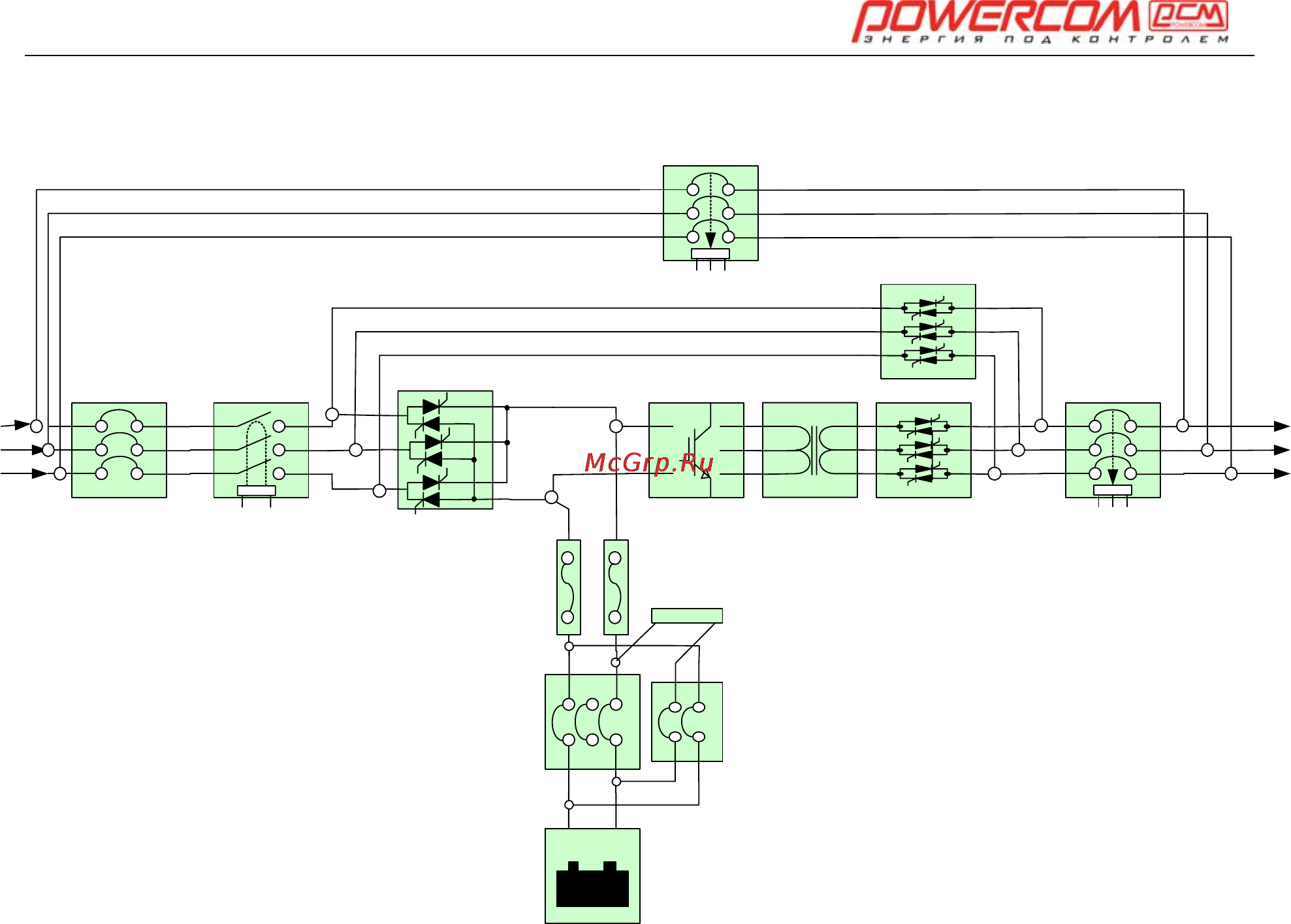

Функциональная схема ИБП серии ONL-33 (основные узлы)
Краткое описание работы ИБП.
Входное напряжение через защитные автоматы и реле поступает в узел управляемого
тиристорного выпрямителя/зарядника (R.C.M.). ИБП опционально может быть дополнен
вторым (байпасным) входом для работы от двух независимых подстанций или для
последовательного резервирования. Модуль выпрямителя/зарядника может быть
выполнен по 6-ти или 12-ти пульсной схеме по желанию заказчика. Нагрузкой R.C.M.
служит шина постоянного тока и батарейный комплект. От шины постоянного тока
(DC-BUS) питается инвертор, построенный по схеме высокочастотного
широтно-модулированного трансформаторного преобразователя (HF SPWM IGBT
INVERTER). Управление инвертором и контроль всех параметров ИБП осуществляет
схема управления на цифровом сигнальном процессоре (DSP). Воссозданное и
стабилизированное напряжение с выхода инвертора коммутируется семисторным
статическим байпасным переключателем (S.T.S.). Также ИБП оборудован необходимыми
защитными автоматами для перехода в режим обслуживания/ремонта без прекращения
питания нагрузки (MAINTENANCE BYPASS).
Все узлы ИБП данной серии выполнены с использованием универсальных модулей,
способных работать в моделях разной мощности. Это упрощает сервисное обслуживание
ИБП и снижает стоимость эксплуатации.
Графический ЖКИ дисплей (разрешение 320х240 точек) отображает в режиме реального
времени основные параметры электросети и узлов ИБП: частоту входного напряжения,
