POWERCOM Co., Ltd. Все права защищены.
Серия ИБП POWERCOM ONL-33 10 кВА – 200 кВА
инструкция по эксплуатации
7
уровень входного и выходного напряжений, внутреннюю температуру ИБП, уровень
нагрузки, ток заряда и т.п. Кроме того, данная серия обладает возможностью управления
через интерфейсы RS-232 / RS-485, адаптер SNMP/WEB. Программное обеспечение
UPSMON Plus (поставляется бесплатно с ИБП) позволяет осуществлять локальный
мониторинг параметров электросети, производить корректное сетевое сворачивание
различных операционных систем и дистанционно оповещать об аварийных событиях,
включать и выключать ИБП автоматически по расписанию.
2-2 Конструкция системы

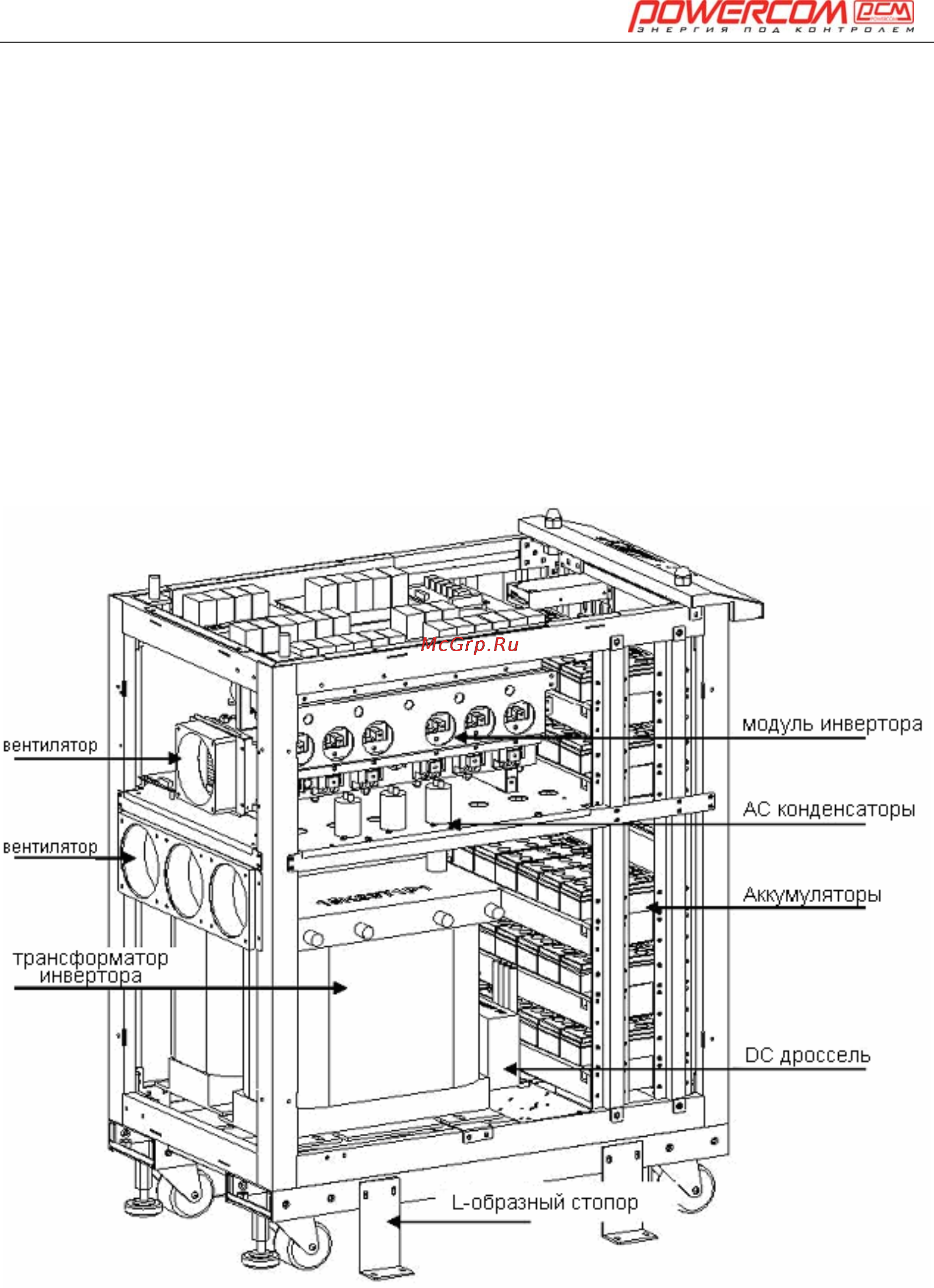

На рисунках 2-2а и 2-2b изображена конструкция ONL33 мощностью 10кВА и 15кВА
Рис. 2-2а
