107-RU

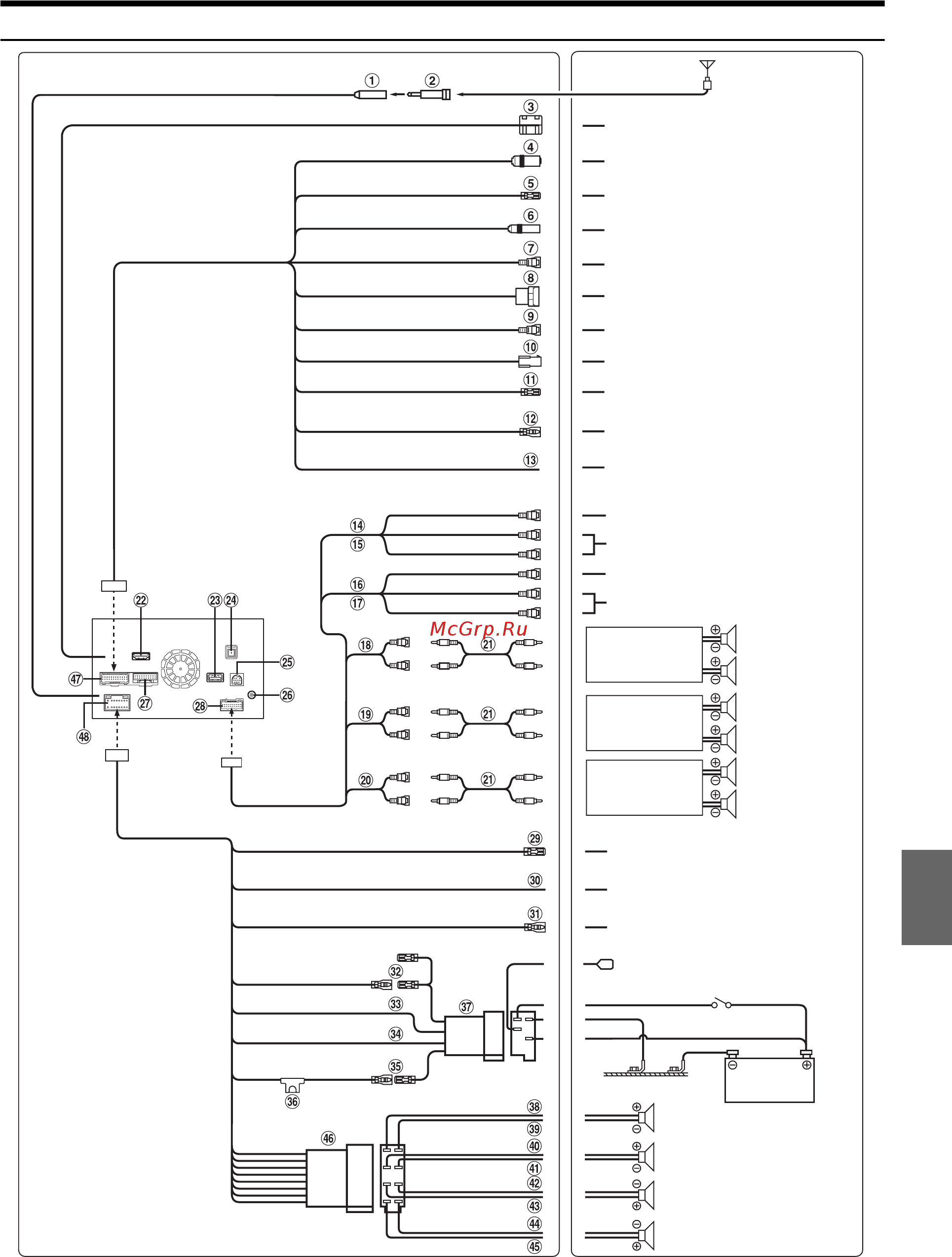

Соединения
К входному разъему Guide
К блоку интерфейсу рулевого
пульта ДУ
(Зеленый/Белый)
(Синий/Белый)
(Синий)
(Желтый/Синий)
(Желтый)
(Черный)
К усилителю или эквалайзеру
Тыловой левый
MIX CONT
STEERING REMOTE
BEEP/NAVIRG
REMOTE TURN-ON
POWER ANT
PARKING BRAKE
BATTERY
GND
Антенный ISO-разъем
IGNITION
(Красный)
К разъему видеовыхода iPod
К питанию антенны
К сигнальному проводу
стояночного тормоза
Батарея
(Зеленый/Черный)
Замок зажигания
(Желтый)
(Красный)
(Белый)
(Желтый)
(Красный)
(Белый)
Усилитель
Усилитель
Усилитель
Тыловой левый
Тыловой правый
Фронт. левый
Фронт. правый
Сабвуфер
К входному разъему NAVI
К разъемам аудиовхода
(R, L)
К разъемам аудиовыхода
(R, L)
К разъему видеовхода
К разъему видеовыхода
IPOD VIDEO
CAMERA1
CAMERA2
К передней камере/камере
заднего вида
К задней камере/другой камере
(Зеленый)
Фронтальный левый
Фронтальный правый
Тыловой правый
(Белый/Черный)
(Белый)
(Серый)
(Серый/Черный)
(Фиолетовый)
(Фиолетовый/Черный)
Динамики
Антенна
К плюсовой клемме сигнального
провода лампочки заднего хода
автомобиля
(Оранжевый/Белый)
REVERSE
К входному проводу ДУ
REMOTE IN
SPEED SENSOR
(Зеленый/Белый)
(Коричневый)
К выходному проводу ДУ
К к проводу импульсов скорости
автомобиля
REMOTE OUT
(Коричневый)
К блоку интерфейса CAN
К внешнему аудиопроцессору
(PXA-H800 и т. д.)
(не используется в
автомобилях Benz M-класса.)
