114-RU

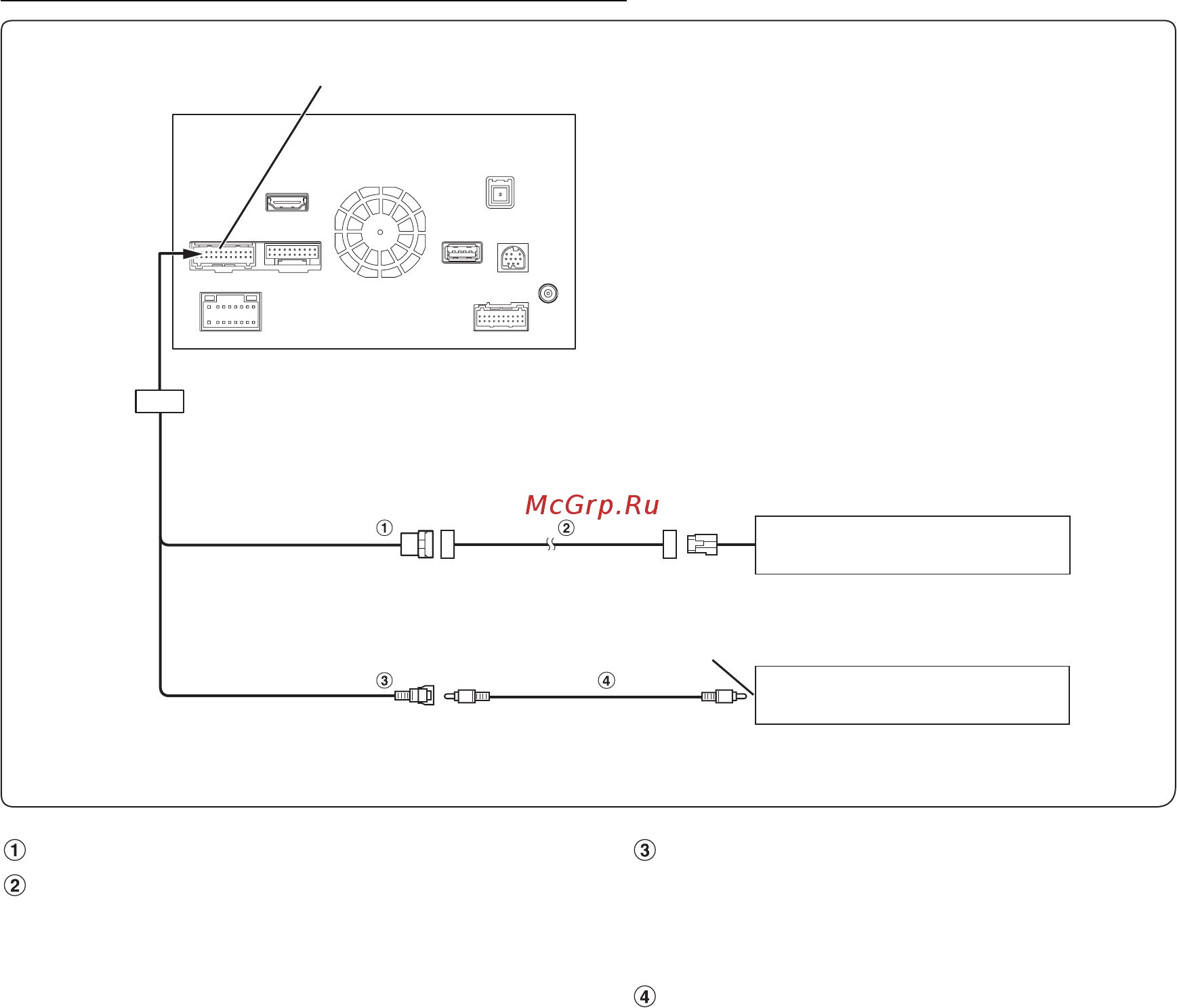

Подключение камер (Камера прям. подкл. и AUX камера)
Входной прямой разъем CAMERA
Удлинительный кабель для камеры
(поставляется с камерой заднего вида с прямым
изображением)
Входной разъем RCA камеры
• Рекомендуется подключить кабель питания AUX камеры
к источнику питания ACC. В противном случае, если на
экране My Favorite нажать кнопку камеры (AUX),
изображение камеры не будет отображено. (стр. 68)
Кабельный удлинитель (приобретается
дополнительно)
Разъем CAMERA/W.REMOTE
CAMERA 1
CAMERA 2
Прямая камера заднего вида
(приобретается дополнительно)
Камера с видеовыходом RCA
(продается отдельно)
К разъему видеовыхода
HCE-C117D и др.
