12
лучшего сцепления стяжки с основанием. Вырезы должны располагаться
в шахматном порядке между витками нагревательной секции. При при-
менении наливного пола вырезы в теплоизоляции не нужны.

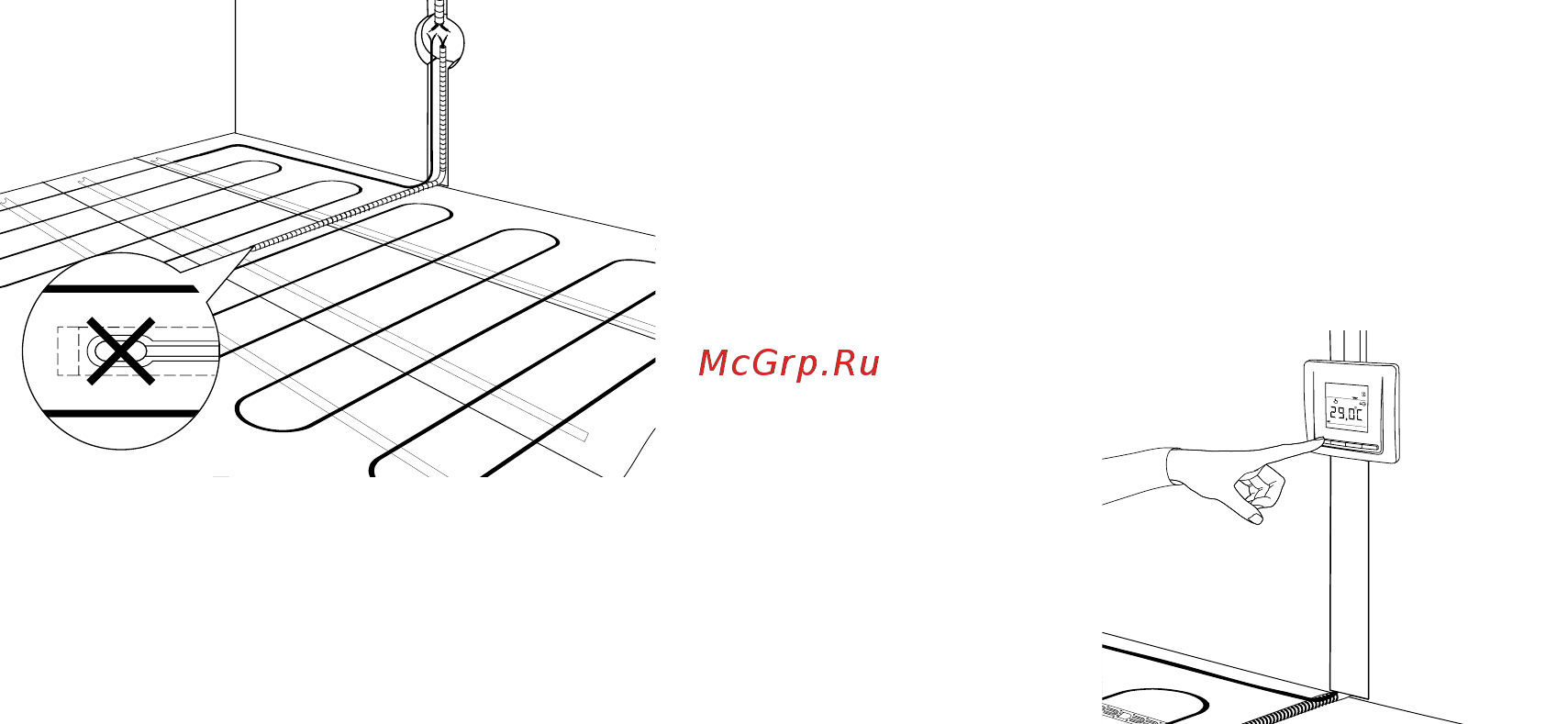

4.7. Установите датчик температуры:
a. Поместите датчик в монтажную трубку таким образом, чтобы он рас-
полагался вблизи конца трубки.
b. Конец трубки плотно закройте заглушкой.
c. Расположите монтажную трубку с датчиком внутри по месту согласно
Вашему плану (п. 11).
Открытый конец трубки с установочными проводами должен заканчи-
ваться у терморегулятора или распаечной коробки.
Распаечная коробка используется в случае подключения к одному
терморегулятору нескольких нагревательных секций.
ВАЖНО!
При возникновении вопросов по установке системы «теплый пол» об-
ращайтесь в ближайший сервисный центр или по телефону горячей
линии.
d. Закрепите трубку на полу монтажной лентой и небольшим количе-
13
ством це мент но-песчаного раствора (стяжки). Датчик должен рас-
полагаться на равном расстоянии между витками нагревательной
секции. Радиус изгиба трубки (у стены) должен быть не менее 5 см.
Расстояние от стены – около 50 см.
e. Убедитесь, что датчик свободно перемещается внутри трубки. Для
этого вытяните установочный провод датчика на 5–10 см и вставьте
обратно.
4.8. Установите терморегулятор согласно инструкции.
ВАЖНО!
Все работы по установке и подключению нагревательной секции прово-
дите при отключенном напряжении.
4.9. Измерьте сопротивление секции и датчика, сверьте с данными в ин-
струкциях (паспортах) и зафиксируйте в п. 11.
4.10. Проверьте работоспособность системы «теплый пол».
a. Проверьте электрические соединения: подключение к терморегулято-
ру установочных проводов нагревательных секций, датчика, проводов
питания согласно паспорту на терморегулятор.
b. Включите напряжение.
c. Включите терморегулятор согласно инструкции.
